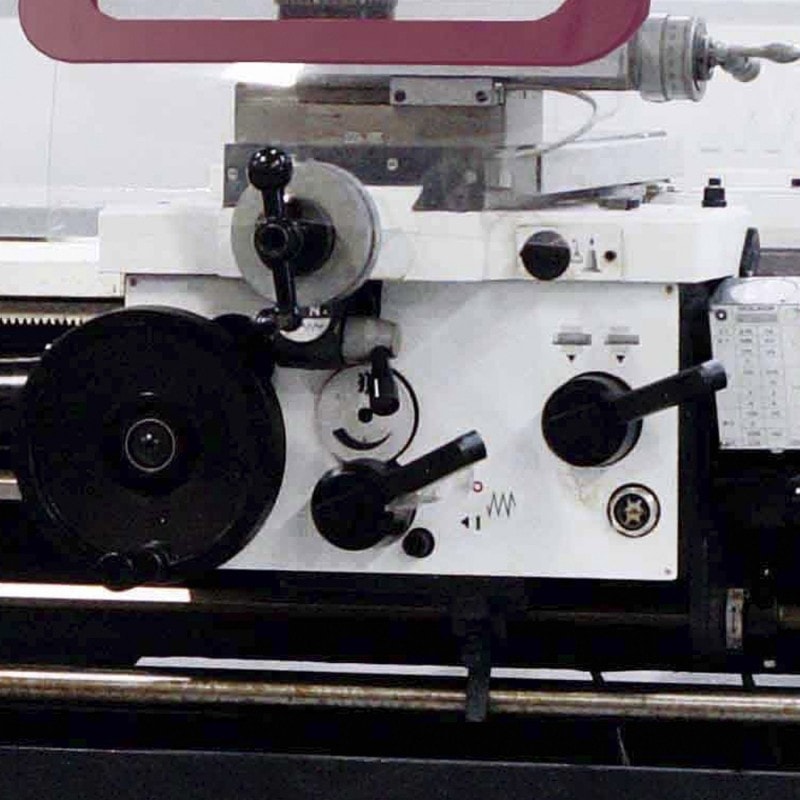

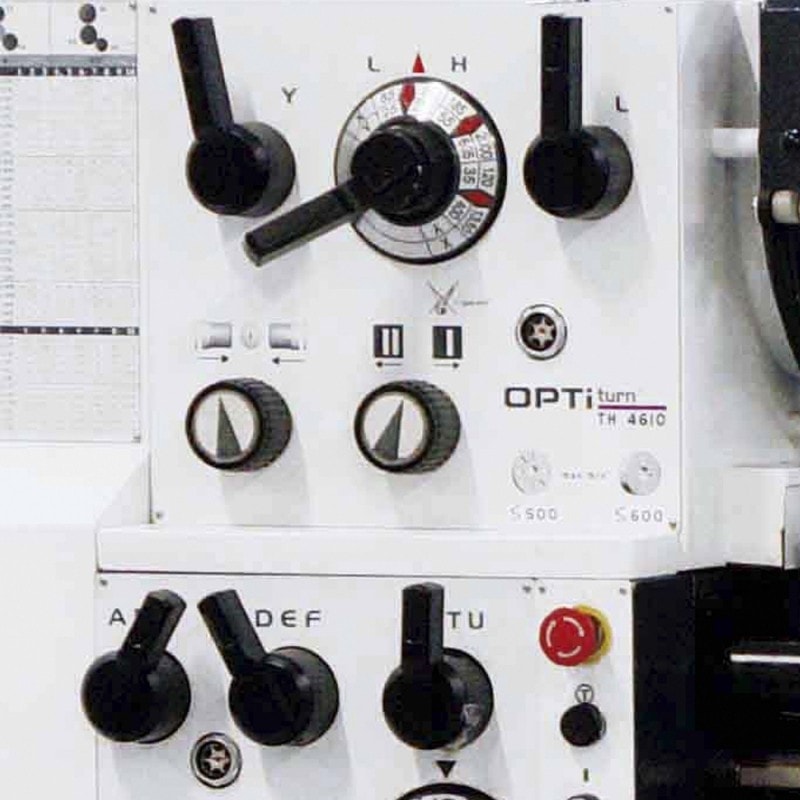

Tour à métaux Optimum TH 4620D - 3462130SET

loading

Description

Tours de précision robuste et massif, avec tourelle à changement rapide et système de visualisation 3 axes DPA 21.
  • Banc prismatique trempé par induction et rectifié avec précision
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.6 (Nr.8 sur TH 4615V)
  • Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur double roulement conique très précis
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d’avances avec pignonnerie rectifiée et lubrifiée par bain d’huile
  • Lubrification centralisée des chariots au tablier
  • Banc rompu amovible
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • 4 butées d’avances longitudinales réglables
  • Décalage latéral de la poupée mobile de ± 15 mm pour le tournage conique long
  • Armoire électrique avec composants Siemens
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Sectionneur au moteur et arrêt d’urgence “coup de poing”
  • Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
  • Système d’arrosage complet avec réservoir indépendant, niveau de remplissage et séparateur d’huile ; grande facilité de remplissage et de nettoyage selon les normes DIN
  • Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
  • Volants débrayables de sécurité sur les axes X et Z à partir du TH 3309
  • Lampe de travail à néon LED de série pour un éclairage parfait
  • Livré de série avec lunette fixe et lunette à suivre
  • Livré de série avec afficheur digital de position DPA 21 et ses 3 règles en verre (une pour chaque axe), pour une mesure précise des courses, une réduction significative des temps de réglage, une très haute précision de travail, une baisse des erreurs d’usinages.
  • Montage en usine
  • Livré de série avec tourelle à changement rapide SWH 5-B avec réglage de hauteur et un porte-outil 25 x 120 type D pour outil carré
  • Certificat de contrôle
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :
  • Mandrin 3 mors Camlock Ø 250 mm
  • Douille de réduction CM 6/CM 4
  • 2 pointes fixes CM 4
  • Afficheur digital DPA 21, règles en verre sur les 3 axes
  • Lunette fixe passage Ø 25 à 178 mm
  • Lunette à suivre passage Ø 19 à 114 mm
  • Tourelle à changement rapide SWH 5-B
  • Un porte-outil 25 x 120 type D pour outil carré
  • Appareil à retomber dans le pas
  • Système d’arrosage avec bac indépendant
  • Lampe de travail LED
  • Frein mécanique de broche au pied
  • Carter de mandrin asservi
  • Kit de pignons d’avances
  • Butée d’avances réglables (4)
  • Socle de machine et clefs de service

Tours
  • Longueur du banc rompu   240 mm
  • Diamètre max. sous le banc rompu   690 mm
