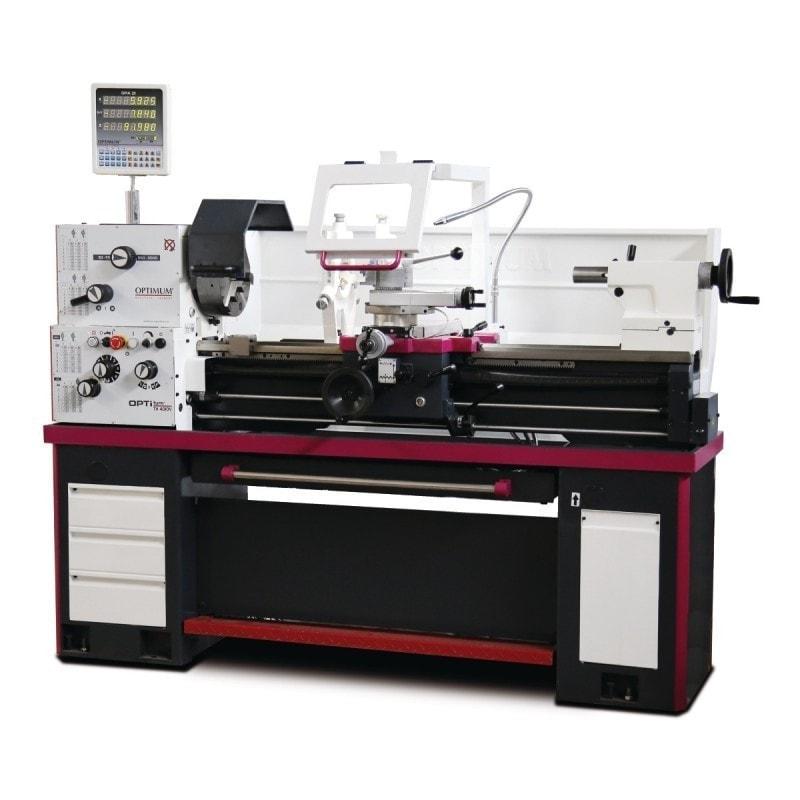

Tour à métaux Optimum TH 4010 V - 3402085SET

loading

Description

Tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d'avances mécaniques. Equipé d'un système de visualisation DPA 21 et d'un variateur de vitesse SIEMENS.
  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d'attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d'avances souple, pignons trempés et lubrifiés par bain d'huile
  • Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d'huile
  • Décalage latéral de la poupée mobile pour le tournage conique long
  • Orientation du chariot supérieur pour le tournage conique
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d'urgence “coup de poing”
  • Volants débrayables de sécurité sur les axes X et Z
  • Boîte mécanique 8 vitesses, moteur bi-vitesses soit 16 vitesses
  • Protection électrique du moteur (modèles TH 4010 et TH 4010D)
  • Transformateur basse tension 24 volts
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Sélectionneur principal verrouillable
  • Tiroir à copeaux monté sur glissières
  • Lampe de travail LED
  • Frein de broche mécanique au pied pour le filetage et l'arrêt d'urgence
  • Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
  • Système d'arrosage de série
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés
  • Tourelle à changement rapide 3-E
  • Porte-outil 20 x 100 type D pour outils carrés

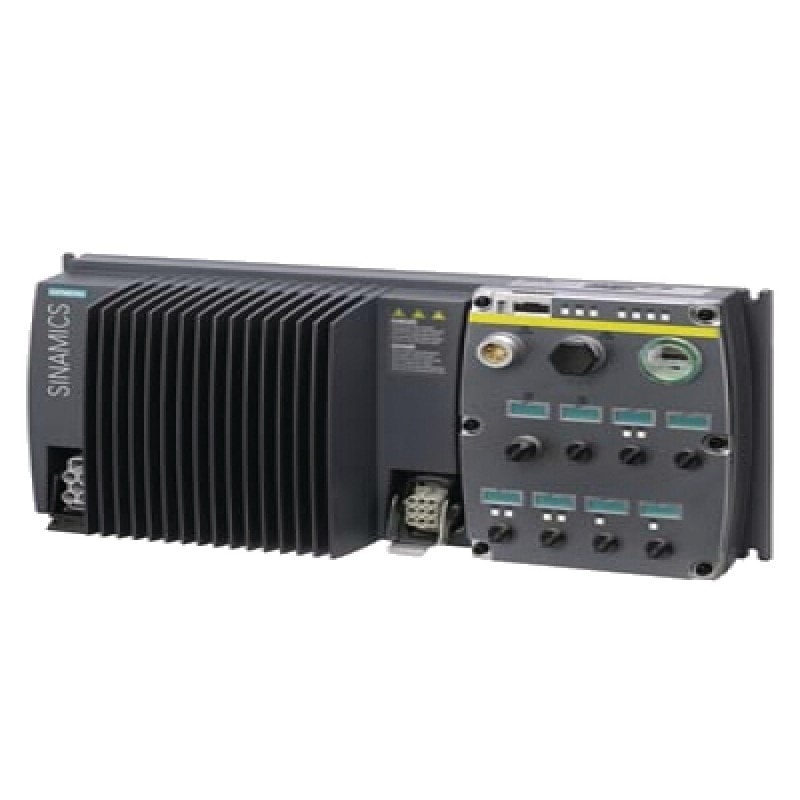

  • Variateur de vitesse Siemens Sinamics G120D Safety integrated (voir page 258)
  • Norme DIN EN 55011 Classe C3
  • Afficheur digital DPA 21 :
  • Clavier convivial étanche aux projections et équipé d'un écran antireflet
  • Réduction considérable des temps d'usinage
  • Haute précision de travail
  • Clavier simple lecture rapide
  • Règles en verre équipant les 3 axes
  • Réduction du taux d'erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

Accessoires de série
  • Mandrin 3 mors Camlock Ø 200 mm
  • Lunette fixe Ø 10 à 100 mm
  • Lunette à suivre Ø 10 à 80 mm
  • Lampe de travail LED
  • Douille de réduction CM 6 / CM 3
  • 2 pointes fixes CM 3
  • Tourelle 4 positions
  • Kit de pignons d'avance
  • Clefs de service
