Tour à métaux Optimum TH 3610 (400V) - 3402050SET

loading

Description

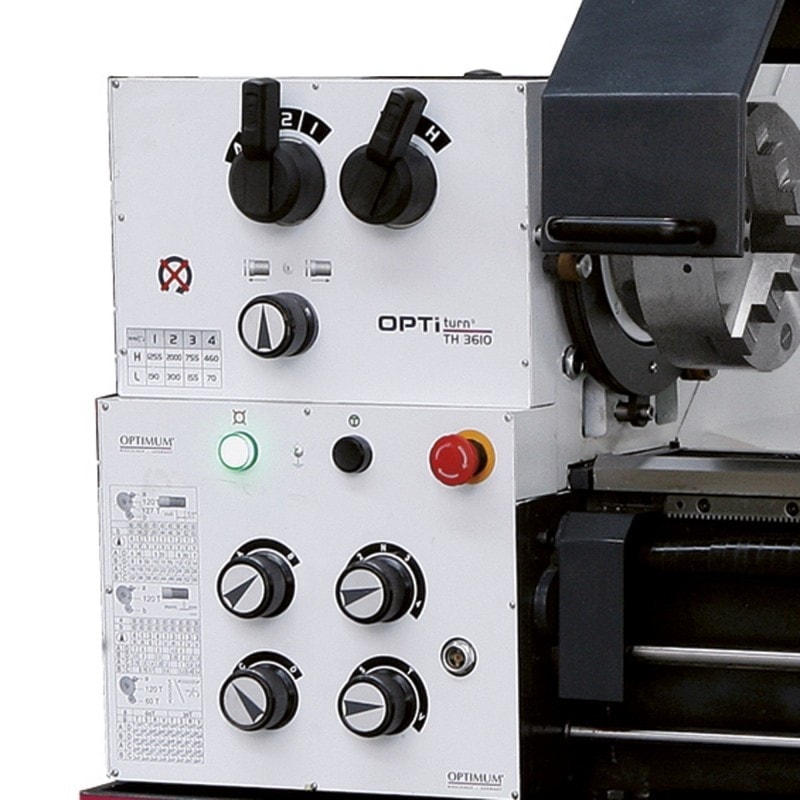

Tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d’avances mécaniques.

Pour ce produit, nous vous conseillons de regarder la fiche technique !
  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile

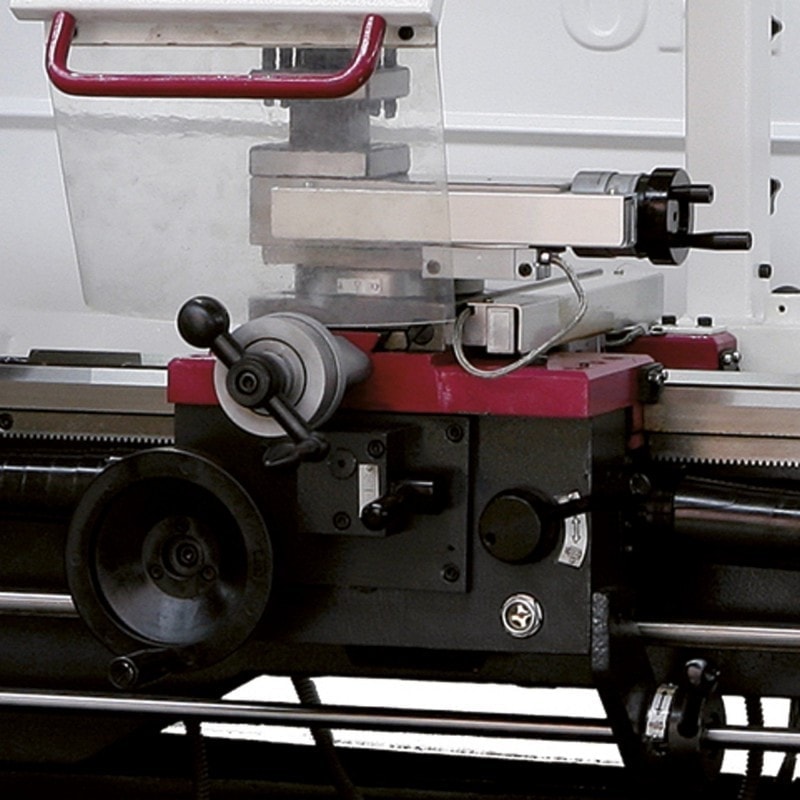

  • Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
  • Décalage latéral de la poupée mobile pour le tournage conique long
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
  • Volants débrayables de sécurité sur les axes X et Z
  • Protection électrique du moteur
  • Transformateur basse tension 24 volts
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Sélectionneur principal verrouillable
  • Tiroir à copeaux monté sur glissières
  • Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
  • Lampe de travail LED
  • Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :
  • Mandrin 3 mors Camlock Ø 200 mm
  • Lunette fixe Ø 10 à 70 mm
  • Lunette à suivre Ø 10 à 60 mm
  • Lampe de travail LED
  • Douille de réduction CM 6 / CM 3
  • 2 pointes fixes CM 3
  • Tourelle 4 positions
  • Kit de pignons d’avance
  • Clés de service
  • Broche horizontale
  • Puissance moteur de broche horizontale   1,5 kW

Caractéristiques
  • Hauteur de pointes   169 mm
  • Distance entre-pointes   980 mm
  • Ø usinable au-dessus du banc   350 mm
  • Ø usinable au-dessus du chariot   220 mm

Attachement
  • Section d‘outils   Max. 16 x 16 mm
Poupée mobile
  • Cône Morse du fourreau   CM 3
  • Course du fourreau   120 mm

Déplacements / Filetages
  • Filetages métriques   0,4 – 7 mm/T
  • Nombre de pas métriques   32
  • Filets au pouces (TPI)   56 – 4 TPI

Course
  • Course du chariot supérieur   112 mm
  • Course du chariot transversal   168 mm
  • Course du chariot longitudinal   850 mm

Alimentation
  • Avances longitudinales   0,05 – 1,5 mm/tour

Dimensions et poids
  • Longueur   1925 mm
  • Largeur   720 mm
  • Hauteur   1350 mm
  • Poids net (brut)   570 kg
