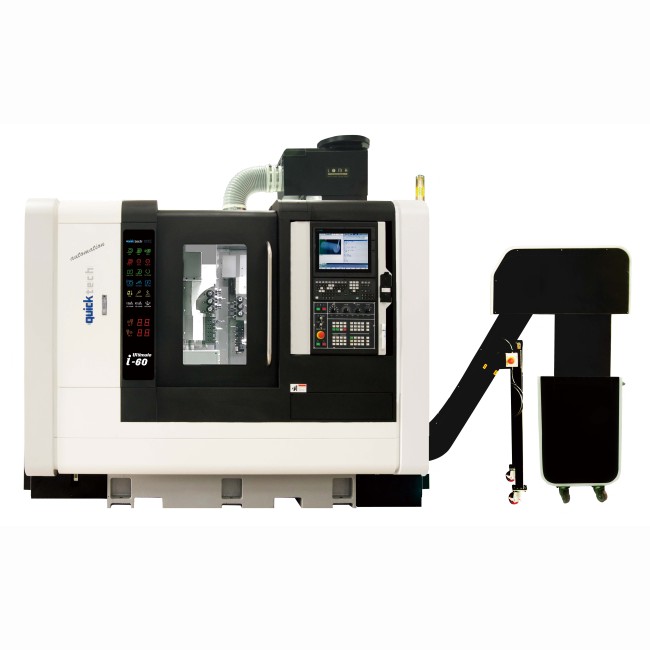

Tour à commande numérique multiaxes - QUICKTECH - I ULTIMATE

loading

Description

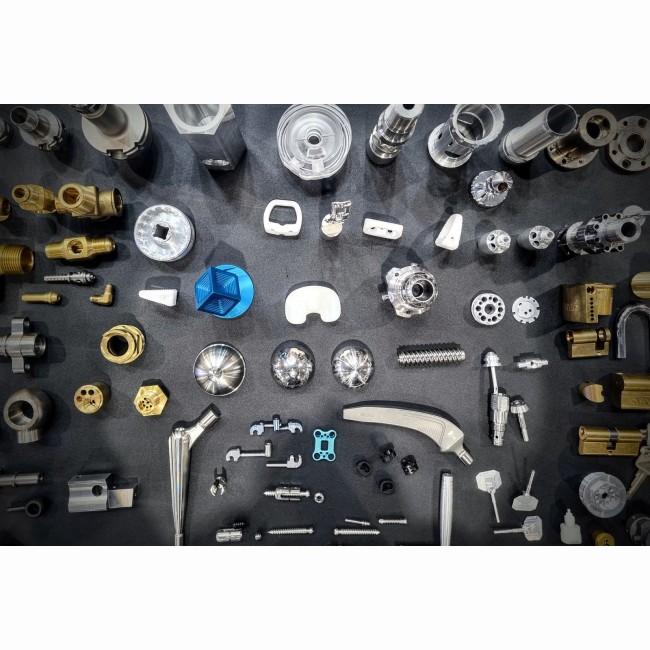

Tour à commande numérique multiaxes quicktech pour la réalisation de pièces complexes
Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.
Elle peut être pilotée suivant votre choix par une commande numérique FANUC 0iTF ou Mitsubishi M80
Les principales caractéristiques des machines de cette gamme sont:
  • Un banc monobloc en fonte de meehanite
  • Des guidages linéaires avec patins à rouleaux sur les axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche et contrebroche rapide de 4000tr/min (modele i60) ou 6000tr/min (modele i42) et puissante montée sur 4 roulements angulaires de précision
  • Un large passage en broche de 65mm (modele i60) 43mm (modele i42) pour la broche principale et 31mm pour la contrebroche
  • Deux axes C a 0,001°
  • Deux mandrin à pinces a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
  • Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine

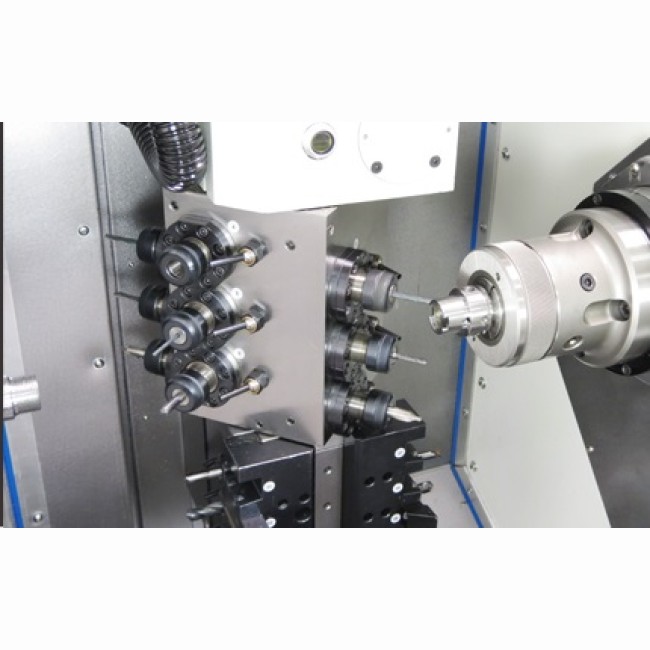

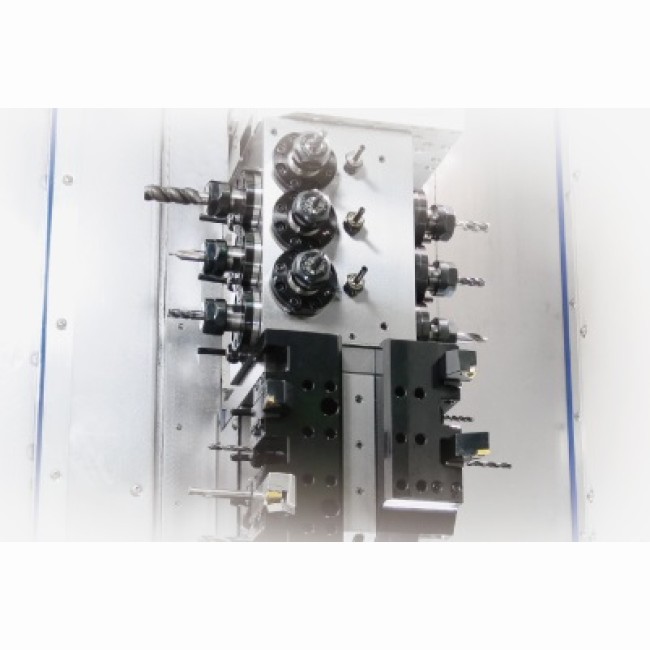

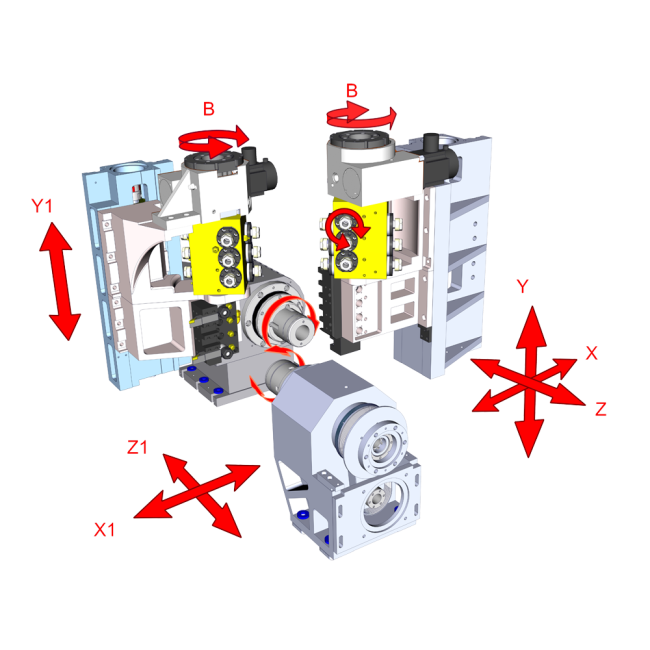

  • Une ou Deux tourelle automatique d'outils avec 12 postes motorisés avec un axe B 360°
  • Un package Commande Numérique, Variateurs, moteurs d'axes et moteur de broche de la même marque pour une meilleure compatibilité des organes

CARACTÉRISTIQUES TECHNIQUES : i42 i60
 Commande numérique Mitsubishi M800 ou Fanuc 0iTF Mitsubishi M800 ou Fanuc 0iTF
BROCHE PRINCIPALE (.)
  • Diamètre usinable (mm) 100 100
  • Passage en barre (mm) 42 65
  • Longueur usinable (mm) 230 230
  • mandrin à pinces KK5 - 173E42B KK6 - 185E60B
  • Nez de broche A2-5'' A2-6''
  • Alésage de broche (mm) 43 66
  • Vitesse de rotation (tr/min) 6000 4000

CONTRE BROCHE (.)
  • Diamètre de tournage . (mm) 100 100
  • passage en barre . (mm) 30 30
  • Longueur usinable . (mm) 100
  • mandrin à pinces . KK5 - 173E42B KK5 - 173E42B
  • nez de broche . A2-5'' A2-5''
  • Alésage de broche . (mm) 31 31
  • Vitesse de rotation . (tr/min) 4000 4000
