Tour à commande numérique à banc plat olympic - technidiamant - awr24

loading

Description

OLYMPIC - TECHNIDIAMANT - AWR24
  • Désignation : TECHNIDIAMANT - AWR24
  • Référence DMO :
  • Marque : OLYMPIC

Neuf Sur commande

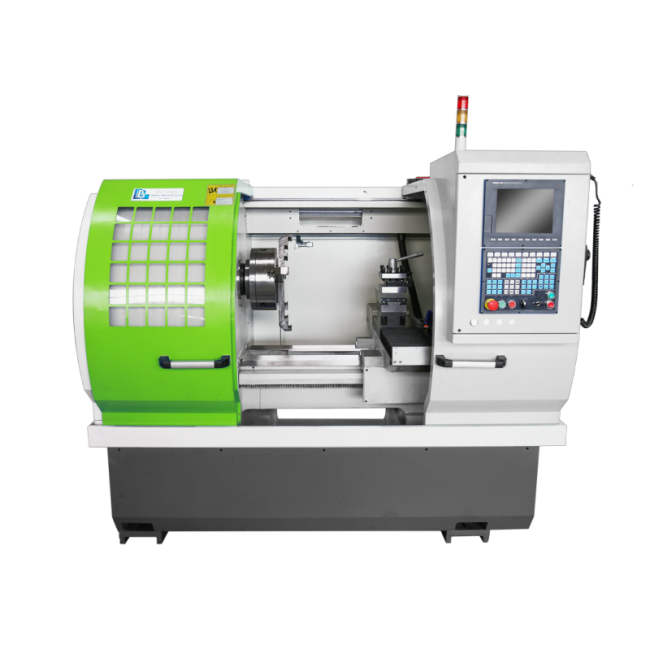

Tour CN Olympic - modèle AWR24 / TECHNIDIAMANT
  • Dédié à la réparation de jantes aluminium. Cette machine permet de reprendre des jantes jusqu'à 24'' et possède de nombreux atouts comme:
  • Une productivité sans comparaison (20 minutes pour une jante)
  • Une grande simplicité d'utilisation avec la commande numérique SYNTEC 22MA, vous permettant d'être autonome après une courte formation
  • Un réglage su saut et du voile de la jante extrêmement simple grâce aux mors spéciaux
  • Une robustesse importante de part la construction de la machine
  • Une ergonomie au poste étudiée pour un chargement / déchargement aisé des jantes dans la machine soit en frontal, soit en vertical
  • Une qualité permettant de retrouver un grain / strie identique a une jante neuve
  • Un process répétable grâce aux mouvements synchronisés des axes et a la commande numérique (création d'une base de donnée jantes)
  • Un service après vente de qualité pour la mise en route, la formation et le suivi de votre machine
  • Une sécurité étudiée avec une machine entierement carrénée avec des portes (avec capteurs de sécurités) et de larges fenêtre pour la vision de la zone de travail. CEtte machine est conforme aux normes en vigeures CE et Francaises
  • Une garantie d'un an
  • Et par conséquent une rentabilité optimale de ce moyen de production

Le process est le suivant:

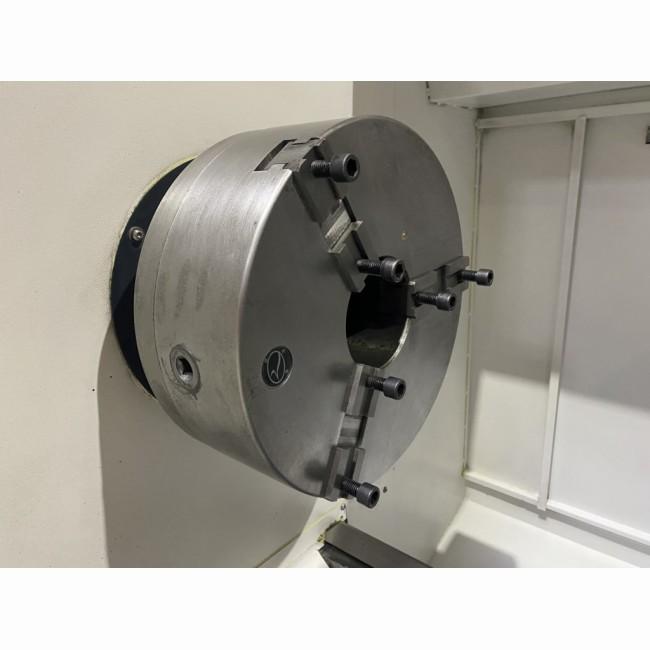

  • Montage de la jante sur le mandrin, et réglage simple avec nos mors spéciaux du voile et du saut de la jante aluminium
  • Palpage automatique du profil de la roue au moyen d'un palpeur numérique
  • Acquisition du profil de la jante dans la commande numérique

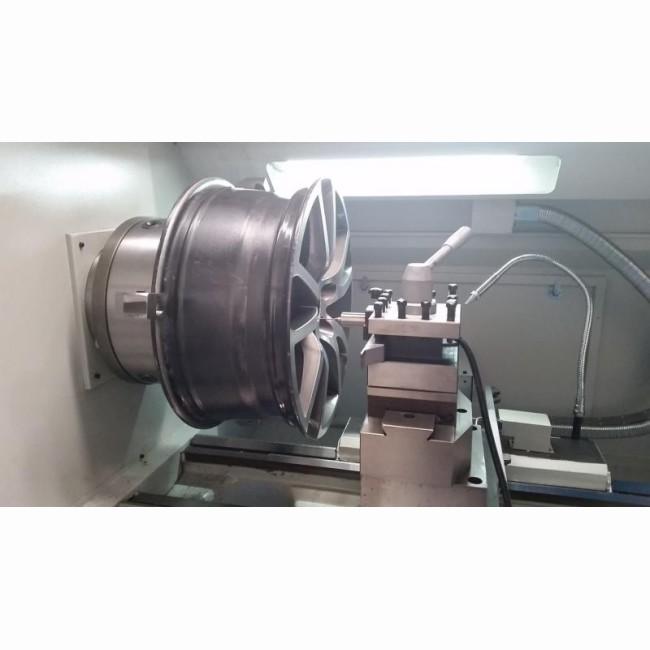

  • Rotation de la tourelle manuelle pour usinage avec l'outil a pointe diamant de la jante

AWR24

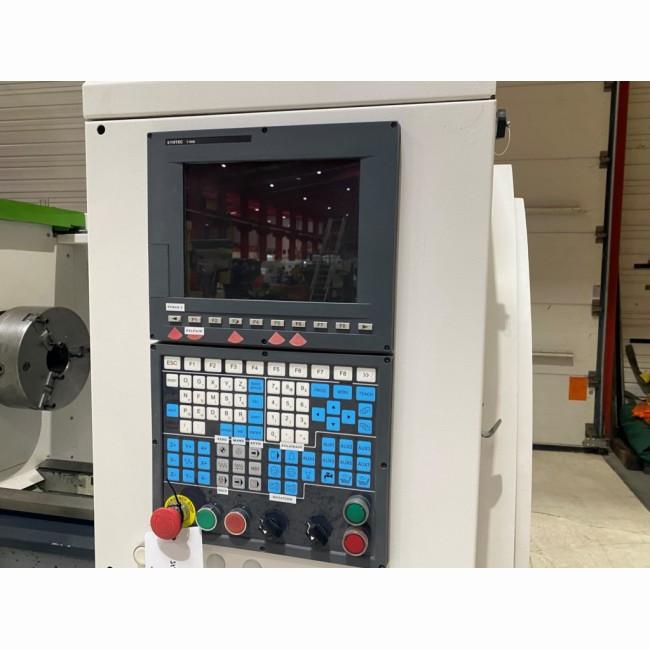

  • Commande numérique: SYNTEC 22MA
  • Diamètre usinable au dessus du banc (mm): 720
  • Taille de jante maxi usinable: 24''
  • Diamètre usinable au dessus de la coulisse transversale (mm): 540
  • Course de la coulisse transversale (mm): 350
  • Largeur du banc (mm): 330
  • Longueur du banc (mm): 1320
  • Diamètre du mandrin (mm): 320
  • Alésage de broche (mm): 60
  • Nez de broche: A2-6''
  • Conicité de broche1:20
  • Vitesse de rotation de la broche (tr/min): 50 à 2000
  • Type de tourelle: carré 4 positions
  • Dimension de portes outils (mm): 25x25
  • Incrément mini (X et Z) (mm): 0,001
  • Avances rapides longitudinales (mm/min): 0,1 à 1000
  • Avances rapides transverales (mm/min): 0,1 à 1000
  • Puissance du moteur de broche (Kw): 7,5
  • Graissage centralisé: OUI
  • Encombrement (mm): 2300 x 1530 x 2120
  • Poids (Kg): 2600
  • Puissance installée (Kva): 15
  • Alimentation électrique: 380V triphasé
  • Protection differentielle: 300m A courbe D
  • Précision (mm): 0,015
  • répétabilité (mm): 0,012
