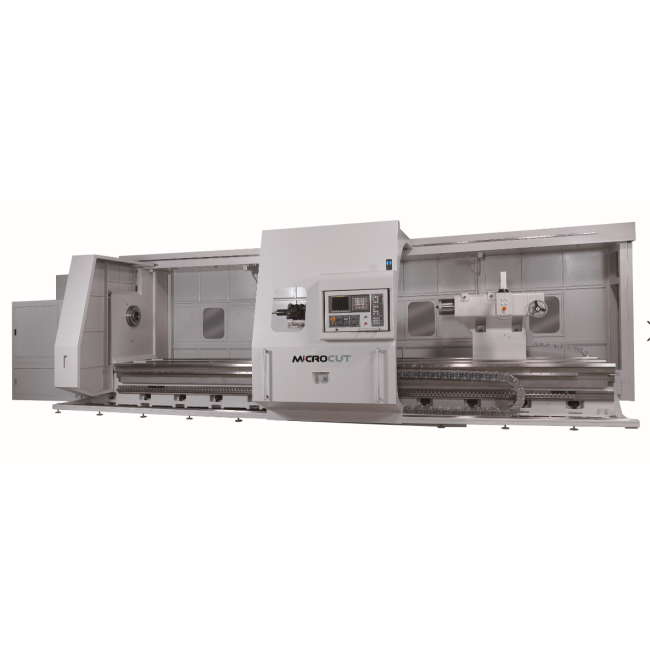

Tour à commande numérique à banc plat MICROCUT - BNC 50 - 65
Description
MICROCUT - BNC 50 - 65
Neuf Sur commande
BNC-50 BNC-65
CAPACITES (.)
BROCHE (.)
TOURELLE PORTE-OUTILS (.)
VITESSES D'AVANCE (.)
GUIDAGE (.)
POSITIONNEMENT (.)
REFROIDISSEMENT (.)
LUBRIFICATION (.)
DIMENSIONS (.)
PRECISION
TRANSMISSION AXES
- Désignation : BNC 50 - 65
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande
BNC-50 BNC-65
CAPACITES (.)
- Passage au-dessus du banc (mm) 1300 1600
- Passage au-dessus de la coulisse (mm) 980 1280
- Longueur maxi. des pièces (mm) 3000/4000/5000/6000/8000/10000/12000 3000/4000/5000/6000/8000/10000/12000
- Passage de broche avec mandrin manuel (mm) 153 153
- Poids maximum des pièces (Kgs) 10000 10000
COURSES (.)
- Axe X (mm) 650 800
- Axe Z (mm) 3000/4000/5000/6000/8000/10000/12000 3000/4000/5000/6000/8000/10000/12000

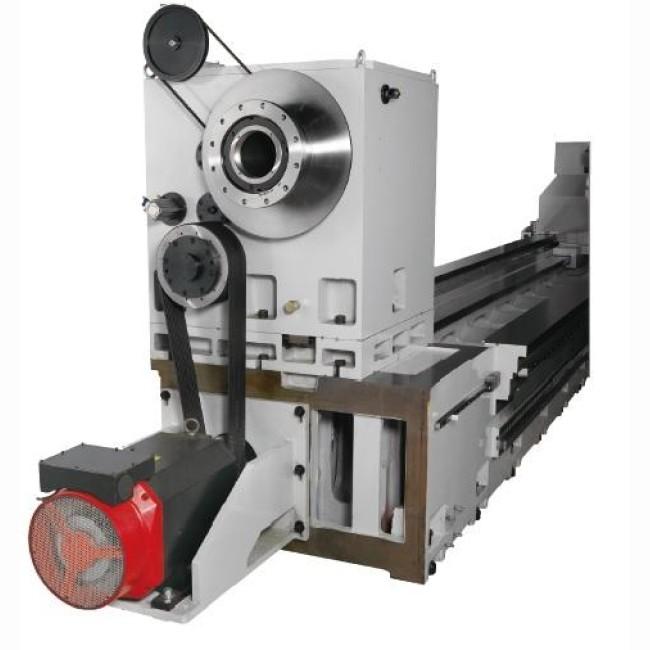

BROCHE (.)
- Vitesse de broche (Trs/min) 1-800 1-800
- Nez de broche (mm) ASA , A2-11 ASA , A2-11
- Diamètre de broche (mm) 153 153
- Puissance moteur Fanuc (Kw) 60/75 60/75
- Puissance moteur Siemens (Kw) 60/84 60/84
- Transmission (.) Courroie Courroie
TOURELLE PORTE-OUTILS (.)
- Type de tourelle (.) HP350 (4 postes ) HP350 (4 postes)
VITESSES D'AVANCE (.)
- Avance manuelle (m/min) 3 3
- Avance rapide axe X (m/min) 10 10
- Avance rapide axe Z (m/min) 10 10
GUIDAGE (.)
- Type de guidage axe X (.) Guidage prismatique avec patin à billes Guidage prismatique avec patin à billes
- Distance axe X (mm) 1200 1200
- Type de guidage axe Z (.) Guidage prismatique avec patin à billes Guidage prismatique avec patin à billes
- Distance axe Z (mm) 1300 1300
POSITIONNEMENT (.)
- Précision de positionnement (mm) +/- 0,005 +/- 0,005
- Répétabilité (mm) +/- 0,005 +/- 0,005
REFROIDISSEMENT (.)
LUBRIFICATION (.)
- Moteur de pompe (W) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz)
- Débit de pompe maximum (L/min) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz)
- Pression de pompe maximum (Kg/cm²) 10 10
DIMENSIONS (.)
- Longueur sans convoyeur (mm) 7520/8510/9500/10400/12470/14450/16430 7520/8510/9500/10400/12470/14450/16430
- Longueur avec convoyeur (mm) 9030/10020/11010/12000/13980/15960/17940 9030/10020/11010/12000/13980/15960/17940
PRECISION
- Positionnement (mm)
TRANSMISSION AXES
- Axe X Vis à billes (mm) ∅40 x P5 x C3 ∅40 x P5 x C3
- Axe X Transmissions Courroies Courroies
- Puissance axe X (Nm) FANUC: 22 ; SIEMENS: 27 FANUC: 22 ; SIEMENS: 27
- Axe Z Transmission
- Puissance axe Z (Nm) FANUC: 22 ; SIEMENS: 27 FANUC: 22 ; SIEMENS: 27
- Contre pointe Pignon crémaillère module 4 Pignon crémaillère module 4
