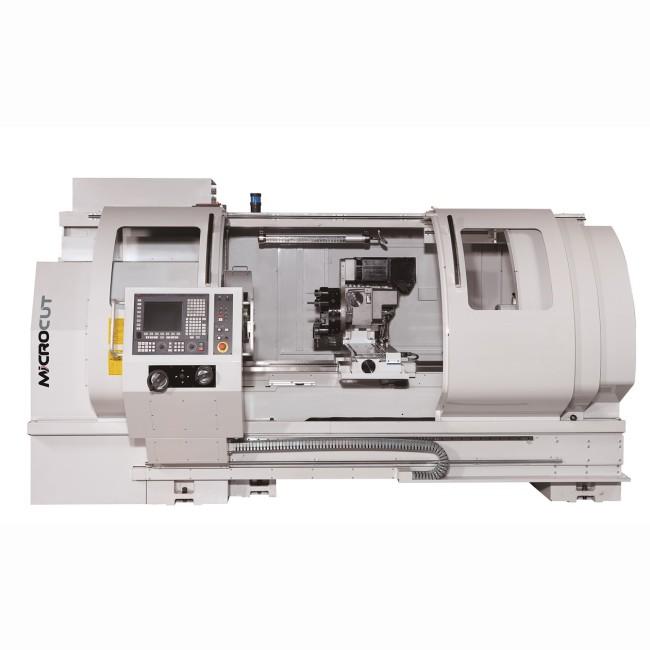

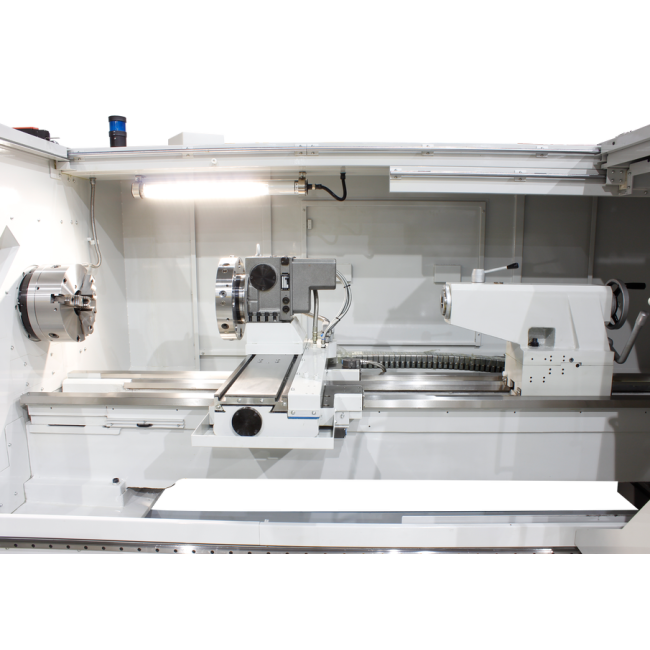

Tour à commande numérique à banc plat MICROCUT - BNC 26
Description
MICROCUT - BNC 26
Neuf Sur commande
BNC-2640 BNC-2660 BNC-2680 BNC-26120 BNC-26160
CAPACITES (.) .
BROCHE (.) .
TOURELLE PORTE-OUTILS (STD) (.) .
VITESSES D'AVANCE (.)
GUIDAGE (.)
POSITIONNEMENT (.)
ALIMENTATION MOTEUR (.) .
TRANSMISSION AXES (.) .
CONTREPOINTE (.) .
REFROIDISSEMENT (.)
LUBRIFICATION (.) .
DIMENSIONS (.) .
CONSOMMATION TOTALE DE PUISSANCE (.) .
TOURELLE PORTE-OUTILS (OPT.) (.) .
- Désignation : BNC 26
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande
BNC-2640 BNC-2660 BNC-2680 BNC-26120 BNC-26160
CAPACITES (.) .
- Passage dans le rompu (mm) 890 890 890 890 890
- Passage au-dessus du banc (mm) 650 650 650 650 650
- Passage au-dessus de la coulisse (mm) 410 410 410 410 410
- Longueur maxi. des pièces (mm) 1000 1500 2000 3000 4000
- Passage de broche avec mandrin hydr. (mm) 69 69 69 69 69
- Passage de broche avec mandrin manuel (mm) 82 82 82 82 82
- Poids maximum des pièces (Kgs) 2000 2000 2000 2000 2000
COURSES (.) .
- Axe X (mm) 345 345 345 345 345
- Axe Y (mm) +/- 40 +/- 40 +/- 40 +/- 40 +/- 40
- Axe Z (mm) 1150 1650 2150 3150 4150

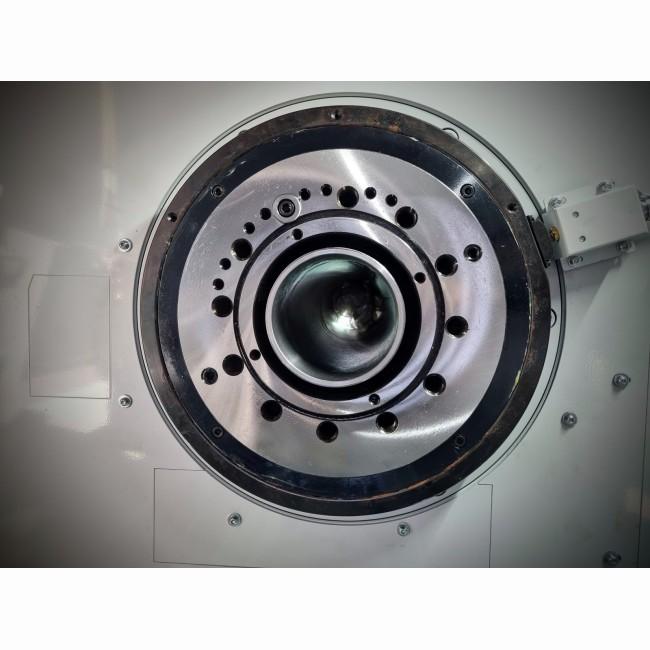

BROCHE (.) .
- Vitesse de broche (Trs/min) 80-3500 80-3500 80-3500 80-3500 80-3500
- Diamètre du mandrin (mm) 250 / 315 250 / 315 250 / 315 250 / 315 250 / 315
- Nez de broche (mm) A1-8 A1-8 A1-8 A1-8 A1-8
- Diamètre de broche (mm) 82 82 82 82 82
- Puissance moteur Fagor (Kw) 15 / 22 15 / 22 15 / 22 15 / 22 15 / 22
- Puissance moteur Fanuc (Kw) 11 / 15 11 / 15 11 / 15 11 / 15 11 / 15
- Puissance moteur Siemens (Kw) 12 / 15 12 / 15 12 / 15 12 / 15 12 / 15
- Transmission (.) Courroie Courroie Courroie Courroie Courroie

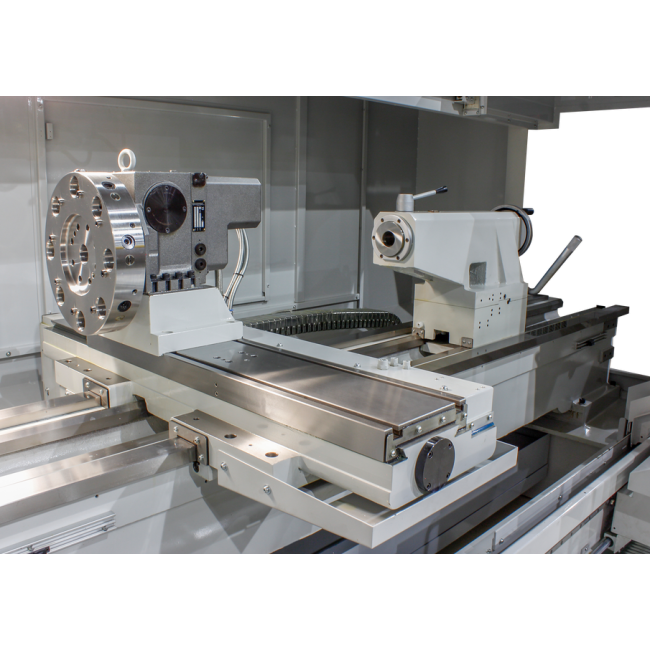

TOURELLE PORTE-OUTILS (STD) (.) .
- Type de tourelle (.) QCT-66 QCT-66 QCT-66 QCT-66 QCT-66
VITESSES D'AVANCE (.)
- Avance manuelle (m/min) 3 3 3 3 3
- Avance rapide axe X (m/min) 15 15 15 15 15
- Avance rapide axe Y (m/min) 10 10 10 10 10
- Avance rapide axe Z (m/min) 15 15 15 15 15
GUIDAGE (.)
- Type de guidage axe X (.)
- Distance axe X (mm) 215 215 215 215 215
- Type de guidage axe Y (.) .
- Distance axe Y (mm) 220 220 220 220 220
- Type de guidage axe Z (.)
- Distance axe Z (mm) 405 405 405 405 405
POSITIONNEMENT (.)
- Précision de positionnement (mm) +/- 0,005 +/- 0,005 +/- 0,005 +/- 0,005 +/- 0,005
- Répétabilité (mm) +/- 0,005 +/- 0,005 +/- 0,005 +/- 0,005 +/- 0,005
ALIMENTATION MOTEUR (.) .
- Puissance axe X (Nm) 11 11 11 11 11
- Puissance axe Y (Nm) 3 3 3 3 3
- Puissance axe Z (Nm) 18 18 18 18 18
TRANSMISSION AXES (.) .
- Diamètre de vis à bille axe X (mm) 32 32 32 32 32
- Transmission axe X (.) Courroie Courroie Courroie Courroie Courroie
- Diamètre de vis à bille axe Y (mm) 32 32 32 32 32
- Transmission axe Y (.) Courroie Courroie Courroie Courroie Courroie
- Diamètre de vis à bille axe Z (mm) 32 32 32 32 32
- Transmission axe Z (.) Direct Direct Direct Direct Direct
CONTREPOINTE (.) .
- Mouvement (.) Manuel Manuel Manuel Manuel Manuel
- Mouvement du fourreau (.) Manuel Manuel Manuel Manuel Manuel
- Passage du fourreau (mm) 150 150 150 150 150
- Diamètre du fourreau (mm) 80 80 80 80 80
- Cône morse du fourreau (Cm) 5 5 5 5 5
REFROIDISSEMENT (.)
LUBRIFICATION (.) .
- Moteur de pompe (W) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz)
- Débit de pompe maximum (L/min) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz)
- Pression de pompe maximum (Kg/cm²) 10 10 10 10 10
- Poids (Kgs) 4150 4650 5150 6450 7800
DIMENSIONS (.) .
- Longueur sans convoyeur (mm) 3190 3690 4190 5190 6190
- Longueur avec convoyeur (mm) 4337 4837 5337 6337 7337
- Largeur (mm) 2245 2245 2245 2245 2245
- Hauteur (mm) 2050 2050 2050 2050 2050
CONSOMMATION TOTALE DE PUISSANCE (.) .
- Fagor (KVA) 35 35 35 35 35
- Fanuc (KVA) 35 35 35 35 35
TOURELLE PORTE-OUTILS (OPT.) (.) .
- Taille des carrés des porte-outils (mm) 20x20 (VDI30) / 25x25 (VD)I 20x20 (VDI30) / 25x25 (VDI40) 20x20 (VDI30) / 25x25 (VDI40) 20x20 (VDI30) / 25x25 (VDI40) 20x20 (VDI30) / 25x25 (VDI40)
- Temps de positionnement (Baruffaldi) (sec.) 0.34-0.52 0.34-0.52 0.34-0.52 0.34-0.52 0.34-0.52
- Taille du disque de tourelle (mm) 322 322 322 322 322
- Vitesse de rotation outil-tournant (trs/min) 4000 4000 4000 4000 4000
- Puissance moteur outil-tournant: (.) .
- Siemens (KVA) 20 20 20 20 20
