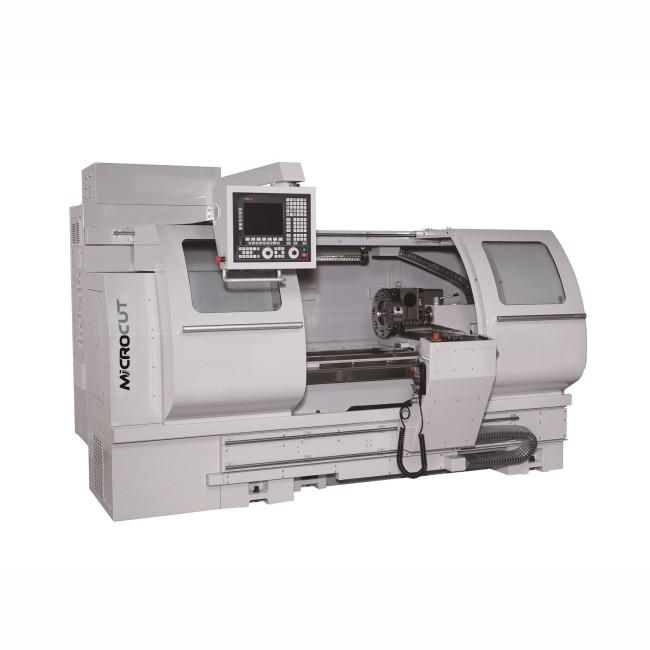

Tour à commande numérique à banc plat MICROCUT - BNC 18
Description
MICROCUT - BNC 18
Neuf Sur commande
BNC-1840 / BNC-1860
CAPACITES (.)
BROCHE (.)
TOURELLE PORTE-OUTILS (STD) (.)
VITESSES D'AVANCE (.)
GUIDAGE (.)
PRECISION (.)
ALIMENTATION MOTEUR (.)
TRANSMISSION AXES (.)
CONTREPOINTE (.)
REFROIDISSEMENT (.)
LUBRIFICATION (.)
DIMENSIONS (.)
CONSOMMATION TOTALE DE PUISSANCE (.)
TOURELLE PORTE-OUTILS (OPT.) (.)
- Désignation : BNC 18
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande
BNC-1840 / BNC-1860
CAPACITES (.)
- Passage dans le rompu (mm) 710 710
- Passage au-dessus du banc (mm) 475 475
- Passage au-dessus de la coulisse (mm) 240 240
- Longueur maxi. des pièces (avec tourelle Multifix) (mm) 1120 1620
- Passage de broche avec mandrin hydr. (mm) 44 44
- Passage de broche avec mandrin manuel (mm) 51 51
- Poids maximum des pièces (Kgs) 1500 1500
COURSES (.)
- Axe X (mm) 260 260
- Axe Z (mm) 1180 1680
BROCHE (.)
- Vitesse de broche (Trs/min) 100-4500 100-4500

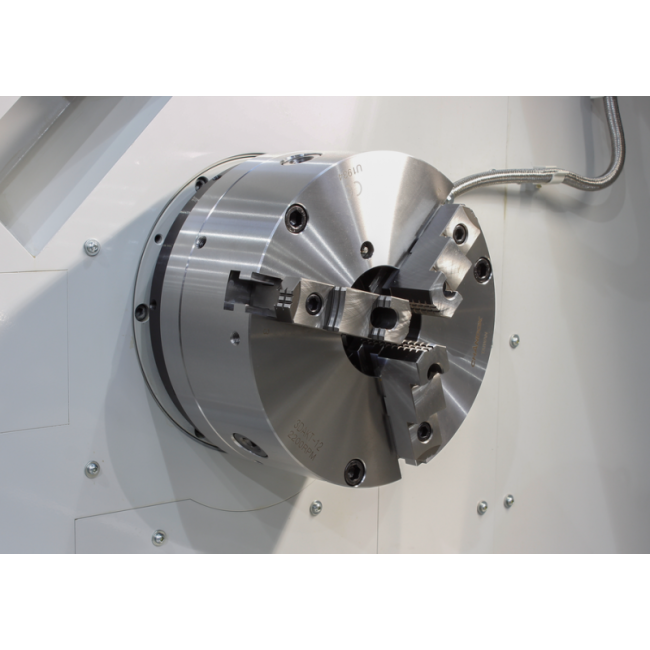

- Diamètre du mandrin (mm) 200 200
- Nez de broche (mm) D1-6 D1-6
- Diamètre de broche (mm) 65 65

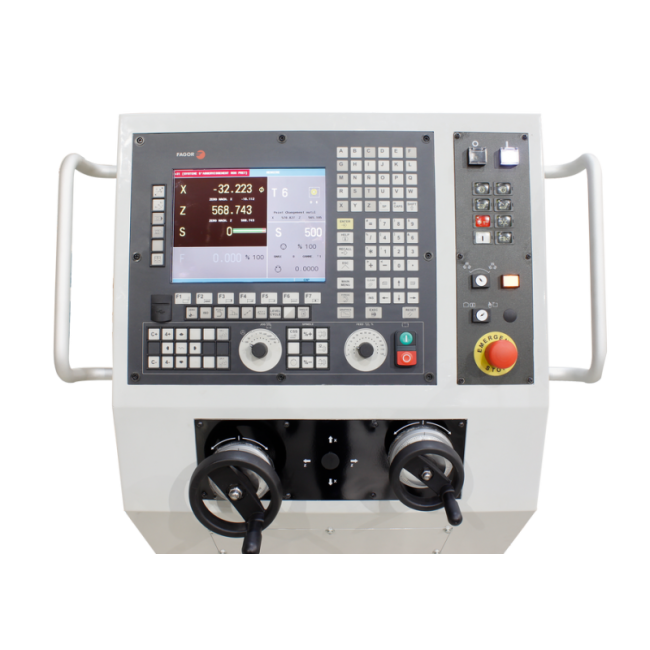

- Puissance moteur Fagor (Kw) 7.5 / 11 7.5 / 11
- Transmission (.) Courroie Courroie

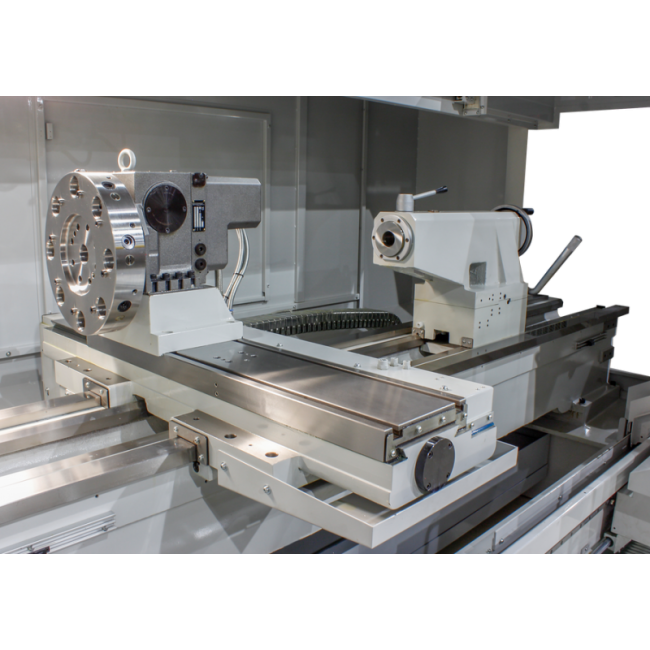

TOURELLE PORTE-OUTILS (STD) (.)
- Type de tourelle (.) QCT-66 QCT-66
VITESSES D'AVANCE (.)
- Avance manuelle (m/min) 3 3
- Avance rapide axe X (m/min) 15 15
- Avance rapide axe Z (m/min) 15 15
GUIDAGE (.)
- Type de guidage axe X (.) Guidage à queue d'arronde
- Type de guidage axe Z (.) Guidage prismatique
PRECISION (.)
- Positionnement (mm) +/- 0,005 +/- 0,005
- Répétabilité (mm) +/- 0,005 +/- 0,005
ALIMENTATION MOTEUR (.)
- Puissance axe X Fagor (Nm) 7.3 7,3
- Puissance axe Z Fagor (Nm) 11,6 11,6
TRANSMISSION AXES (.)
- Diamètre de vis à bille axe X (mm) 25 25
- Transmission axe X (.) Courroie Courroie
- Diamètre de vis à bille axe Z (mm) 40 40
- Transmission axe Z (.) Direct Direct
CONTREPOINTE (.)
- Mouvement (.) Manuel Manuel
- Mouvement du fourreau (.) Manuel / Hydraulique (option) Manuel / Hydraulique (option)
- Passage du fourreau (mm) 150 150
- Diamètre du fourreau (mm) 80 80
- Cône morse du fourreau (Cm) 5 5
REFROIDISSEMENT (.)
LUBRIFICATION (.)
- Moteur de pompe (W) 450(50Hz) / 560(60Hz) 450(50Hz) / 560(60Hz)
- Débit de pompe maximum (L/min) 58(50Hz) / 66(60Hz) 58(50Hz) / 66(60Hz)
- Pression de pompe maximum (Kg/cm²) 10 10
DIMENSIONS (.)
- Longueur sans convoyeur (mm) 3030 3530
- Longueur avec convoyeur (mm) 4177 4677
- Largeur (mm) 1952 1952
- Hauteur (mm) 2022 2022
CONSOMMATION TOTALE DE PUISSANCE (.)
- Fagor (KVA) 20 20
TOURELLE PORTE-OUTILS (OPT.) (.)
- Taille des carrés des porte-outils (mm) 25x25 (VDI40) 25x25 (VDI40)
- Diamètre maxi. des pièces (mm) 460 460
- Longueur maxi. des pièces (avec tourelle VDI ou à chaise) (mm) 1000 1500
- Taille diamètre des barres d'alésage (mm) 40 (VDI40) 40 (VDI40)
- Puissance moteur Fanuc (Kw) 11 / 15 11 / 15
- Puissance moteur Siemens (Kw) 11 / 15 11 / 15
- Puissance axe X Fanuc (Nm) 11 11
- Puissance axe X Siemens (Nm) 6 6
- Puissance axe Z Fanuc (Nm) 20 20
- Puissance axe Z Siemens (Nm) 16 16
- Poids (Kg) 3000 3450
- Fanuc (KVA) 25 25
- Siemens (KVA) 20 20
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Année de construction :
