Tour à commande numérique à banc incliné MICROCUT - LT

loading

Description

MICROCUT - LT
  • Désignation : LT
  • Référence DMO :
  • Marque : MICROCUT

Neuf Sur commande
LT-42 LT-52 LT-65

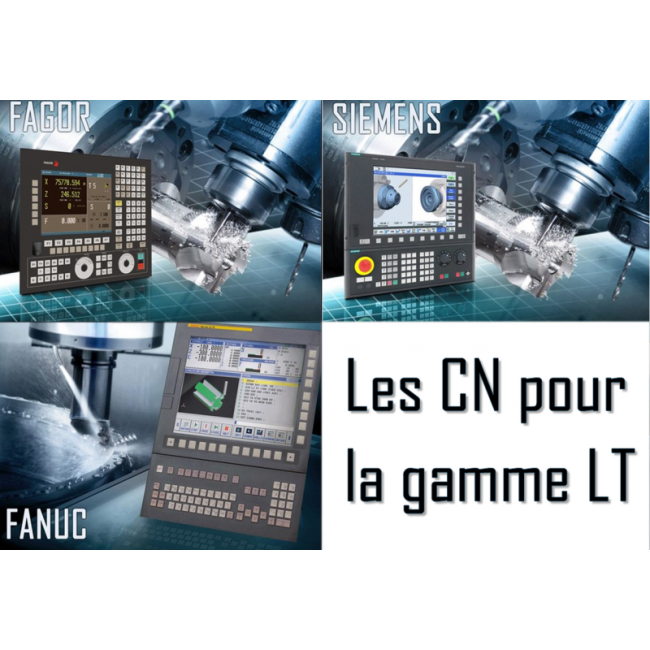

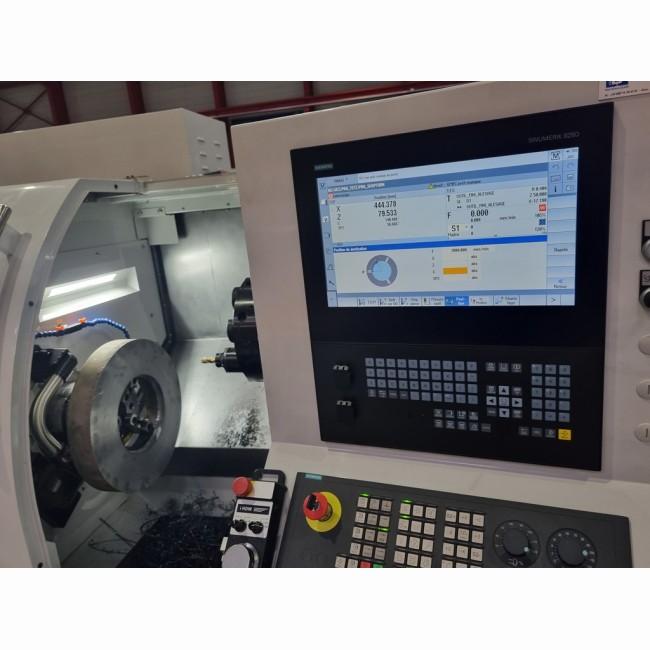

Commande numérique fanuc OiTD, Siemens 828D Basic, Fagor 8055 fanuc OiTD, Siemens 828D Basic, Fagor 8055 fanuc OiTD, Siemens 828D Basic, Fagor 8055

CAPACITE .
Diamètre au dessus du banc (mm) 500 500 500
Diamètre au dessus de la coulisse (mm) 220 220 220
Diamètre maxi d'usinage (mm) 210 210 210
Longueur maxi d'usinage (mm) 460 460 460

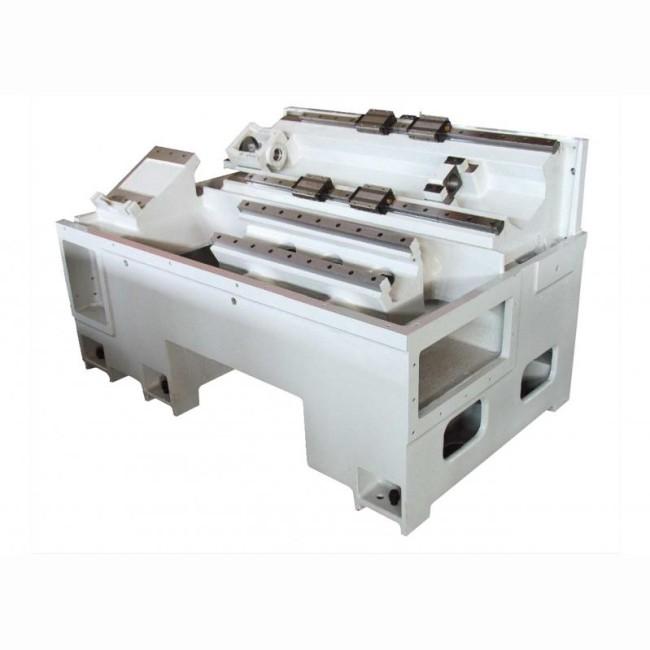

Inclinaison du banc (°) 30 30 30

COURSE .
Course X (mm) (215) 170+45 (215) 170+45 (215) 170+45
Course Z (mm) 520 520 520

BROCHE PRINCIPALE .
Nez de broche A2-5/A2-6 A2-5/A2-6 A2-5/A2-6
Alésage de broche (mm) 42 52 65
Vitesse de broche (rpm) 6000 5000 4000
Puissance broche Fanuc (kW) 11/15 11/15 11/15
Puissance broche Fagor (kW) 7.5/11 7.5/11 11/15
Puissance broche Siemes (kW) 12/15 12/15 12/15
Taille mandrin hydraulique (mm) 169 210 215
Pression hydraulique min/max (kg/cm²) 5/30 5/30 5/30

TOURELLE .
Type de tourelle Hydraulique verticale Hydraulique verticale Hydraulique verticale
Nombre d'outils 8 8 8
Type de porte outils A chaise ou VDI A chaise ou VDI A chaise ou VDI

CONTREPOINTE .
Diamètre du fourreau (mm) 65 65 65
Course contrepointe (mm) 370 370 370
Cône morse (CM) 4 4 4
Course fourreau (mm) 50 50 50
Sortie du fourreau Manuelle Manuelle Manuelle

AXES .
Avances rapides axe X (m/min) 30 30 30
Avances rapides axe Z (m/min) 30 30 30
Moteur .
Pompe liquide de refroidissement (W) 530 (50Hz) / 750 (60Hz) 530 (50Hz) / 750 (60Hz) 530 (50Hz) / 750 (60Hz)
Pompe hydraulique (W) 1500 1500 1500
Pompe lubrification (W) 12 12 12

REFROIDISSEMENT
Capacité (L) .
  • Pression maxi (kg/cm²) 10 10 10
  • Débit maxi (L/min) 58 (50Hz) / 66 (60Hz) 58 (50Hz) / 66 (60Hz) 58 (50Hz) / 66 (60Hz)

Encombrements .
  • L x l x H sans convoyeur (mm) 2390 x 1650 x 1600 2390 x 1650 x 1600 2390 x 1650 x 1600
  • L x l x H avec convoyeur (mm) 3280 x 1650 x 1600 3280 x 1650 x 1600 3280 x 1650 x 1600
  • Poids (kg) 3200 3200 3200
Télécharger la fiche technique
