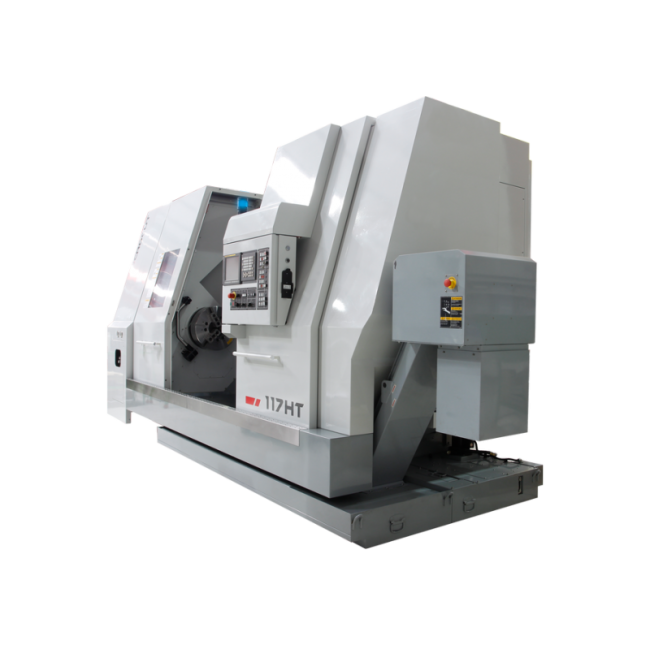

Tour à commande numérique à banc incliné MICROCUT - 117HT

loading

Description

MICROCUT - 117HT
  • Désignation : 117HT
  • Référence DMO :
  • Marque : MICROCUT

Neuf Sur commande
117HT
CAPACITE (.)
  • Diamètre au dessus du banc (mm) 900
  • Diamètre aussi de la coulisse transversale (mm) 700
  • Diamètre maxi usinable (mm) 700
  • Longueur maxi usinable (mm) 1300 / 1800 / 2800 / 3800
  • Inclinaison du banc (°) 45
  • Diamètre de barre maxi (mm) 117

COURSES (.)
  • Course X (mm) 385
  • Course Z (mm) 1500 / 2000 / 3000 / 4000
  • Course Y (option) (mm) + / - 50

BROCHE (.)
  • Vitesse de rotation (tr/min) 1500
  • Nez de broche A1-11"
  • Alésage de broche (mm) 156
  • Nombre de gamme 2

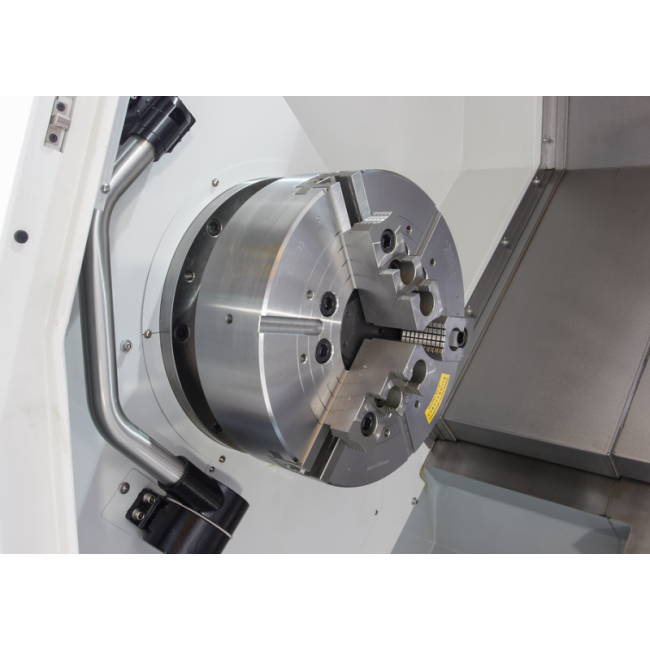

  • Diamètre du mandrin hydraulique 18" (460mm)
  • Puissance du moteur de broche (Kw) 30 / 37

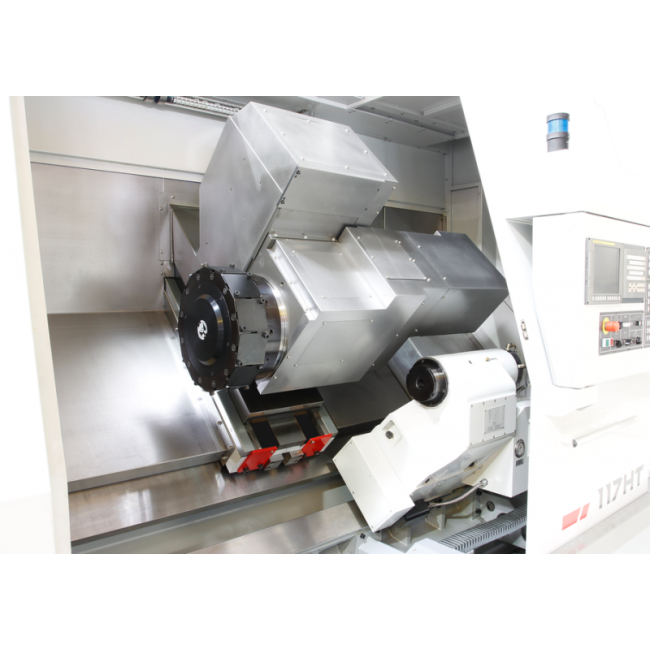

TOURELLE (.)
  • type de tourelle hydraulique
  • Nombre de station d'outils 12
  • Section des portes outils (mm) 32
  • Diamètre des barres d'alésages (mm) 60
  • Temps d'indéxation (s) 0,55
  • Attachement pour tourelle motorisée (option) VDI50 / VDI60 / BMT75 / BMT85
  • Puissance des outils motorisés (option) (Kw) 5,5
  • Vitesse de rotation des outils motorisés (option) (tr/min) 3000

AXES (.)
  • Avance rapide axe X / Y (option) / Z (m/min) 20/20/20
  • Diametre de la vis a bille axe X (mm) 40
  • Diametre de la vis a bille axe Y (option (mm) 40
  • Diametre de la vis a bille axe Z (EP 1500/2250mm) (mm) 50
  • Diametre de la vis a ville axe Z (EP 3000 / 4000mm) (mm) 63
  • Avance de travail axe X / Z (m/min) 2,5

MOTEURS (.)
  • Puissance moteur axe X (Kw) 4
  • Puissance moteur axe Z (Kw) 7
  • Puissance moteur axe Y (option) (Kw) 4
  • Puissance moteur pompe d'arrosage
  • Puissance moteur convoyeur a copeaux (Kw) 0,4
  • Puissance moteur pompe du groupe hydraulique (Kw) 2,2
  • Puissance moteur pompe de graissage (W) 30

PRECISION (.)
  • Précision de positionnement (mm) + / - 0,005 sur 300
  • Répétabilité (mm) 0,005

CONTREPOINTE (.)
  • Type de déplacement programmable
  • Cone morse CM5
  • Diamètre du Foureau (mm) 150
  • Course du fourreau (mm) 150
  • Course de la contrepointe (mm) 1245

ENCOMBREMENT (EP 1500mm) (.)
  • Poids (Kg) 12 000
  • Encombrement au sol (mm) 5800 x 2500
  • Longueur avec convoyeur (mm) 5650
  • Profondeur (mm) 2350
  • Hauteur (mm) 2300
  • Consommation électrique (Kva) 70
