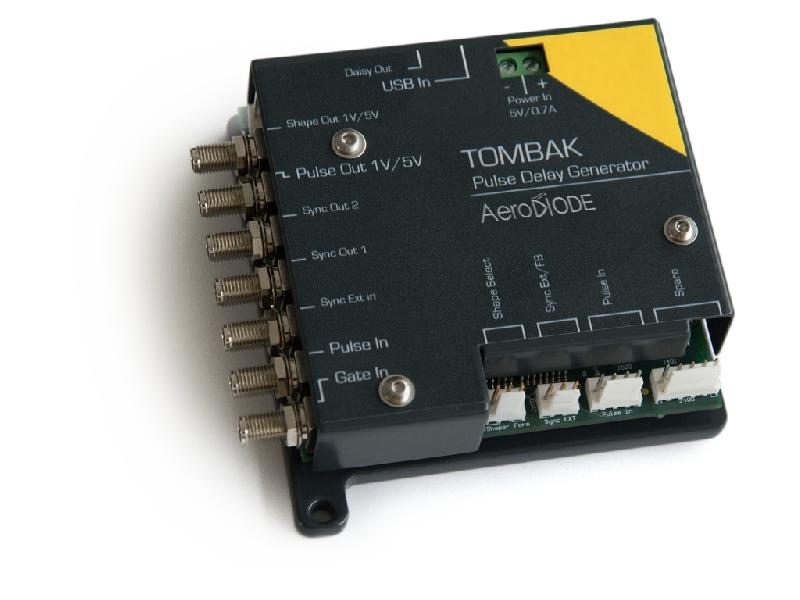

Tombak -générateur d'impulsions et de délai

Ce générateur d'impulsions et de délai peut être utilisé en tant que générateur de burst ou de signaux arbitraires. Il est souvent utilisé pour ses capacités en tant que convertisseur de tension, diviseur de fréquence ou pulse-picker. La résolution de délai est de 10 ps et de largeur d'impulsion 2 ns.
Ce générateur d'impulsions et de délai peut, par exemple, être utilisé avec des dispositifs de modulation lasers tels que les AOM, EOM ou encore la nouvelle technologie SOM d'ALPhANOV.
Son extrême compacité alliée à ses performances et sa modularité en font un module unique sur le marché.
Ces produits sont maintenant proposés par Aerodiode, ?Logo_aerodiode? une nouvelle entreprise spin-off d'ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et commerciales.
Caractéristiques du produit
Résolution de délai : 10 ps
Résolution de largeur d'impulsion : 2 ns
Jitter : 1000 s
Résolution de largeur d'impulsion 2 ns
Délai 10 ps à > 1000 s
Résolution de délai 10 ps
Sorties 1 V / 3.3 V / 5 V_TTL
Temps de montée/descente < 1 ns typical²
Fréquence maxi en sortie 20 MHz
Jitter (délai 100 ns) < 80 ps RMS
Pulse_In (SMA)
Seuil de tension d'entrée 30 mV - 3.3 V software ajustable
Fréquence maxi 200 MHz
Délai mini à partir de 12 ns
Sync Ext/Gate inputs (SMA)
Tension d'entrée De 30 mV à 3,3 V
Seuil 1.2 V
Fréquence max entrée 20 MHz
Divider/prescaler
Gamme de division De 1 à 109
Voltage converter
Fréquence entrée max 150 MHz
Jitter < 30 ps
Pulse Picker
Fréquence entrée/sortie max 250 MHz / 20 MHz
Générateur de burst
Nombre d'impulsions De 1 à 109
Délai trig-to-pulse Ajustable
Résolution intra burst 5 ns
IHM
Synoptique
Pulse delay generator synoptique
Configuration entrées/sorties
Pulse delay generator pin assignment
Applications
Idéal pour l'intégration OEM
Test de composants
Contrôle et synchronisation laser
Prélèvement d'impulsions (laser pulse-picking)
Application d'impulsion de précision
Synchronisation de lasers ou de lasers à fibre
Génération d'impulsions pour diodes lasers
