Tmax-1200x-rtp-4-sl - four tubulaire rtp coulissant (4 '' od) 1000 ° c max avec chauffage et refroidissement rapides - tmax

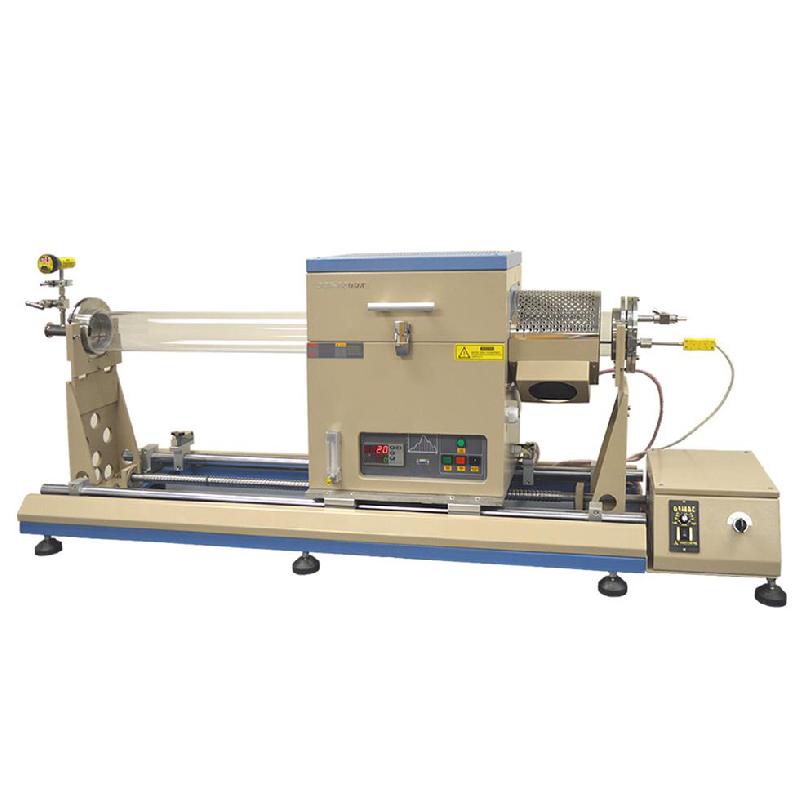

Four tubulaire coulissant rtp (4 '' od) max 1000 ° c avec chauffage rapide et refroidissement
tmax-1200x-rtp-4-sl est un four rtp (4 '' od) avec chauffage par lumière infrarouge et refroidissement par glissière. il est capable d'atteindre un max. taux de chauffage & gt; 50 ° c / s et a taux de refroidissement & gt; 10 ° c / s. le four est conçu pour la culture de graphène et nanotubes de carbone par cvd.
Caractéristiques
structure du four
boîtier en acier à double couche avec refroidissement par air maintient la température de surface du four inférieure à 60 ° c.
un ensemble de rails coulissants est installé qui permet au four de se déplacer d'un côté à l'autre automatiquement à des vitesses variables à l'aide du bouton de commande.
brides à vide et vide numérique jauge sont installés pour une utilisation immédiate.
Puissance
9kw
Tension
ac 208-240v monophasé, 50/60 hz
max. Température
1000 ° c (& lt; 1 heure)
800 ° c (& lt; 2 heures)
600 ° c (continu)
note: les fours rtp ne doivent pas être chauffés pendant de longues réfractaires minces.
précision de la température
+ / - 2 ° c
max. taux de chauffage
50 ºc / s
max. taux de refroidissement
taux de refroidissement de 900 ~ 200c:
8,3 ° c / sec (900 - 600 ° c);
4,4 ° c / sec (600 ° c - 500 ° c);
2,8 ° c / sec (500 ° c - 400 ° c);
1,6 ° c / sec (400 ° c - 300 ° c);
0,9 ° c / sec (300 ° c - 200 ° c);
taille du tube de processus
tube de quartz fondu de haute pureté
Ø4 "od x 1400mm l
rails coulissants / table
rails coulissants doubles en acier chromé
longueur du rail coulissant: 1200 mm
entraîné par un moteur à courant continu
commande coulissante
le glissement automatique est contrôlé par le régulateur de température. lorsque le programme de chauffage est terminé, le four glissera de droite à gauche à la vitesse réglée. les ventilateurs souffleront la zone chauffée pour atteindre rapidement refroidissement.
plage de glissement: 340 mm
vitesse de glissement: 0-70 mm / s; Ajustable
éléments chauffants
Chauffage infrarouge en parallèle de 8 pièces (1200 W chacune)
thermocouple
type k, 1/4 "dia x 24" longueur
Contrôleur de température
contrôle automatique pid avec 30 segments programmables pour un contrôle précis de la vitesse de chauffe, taux de refroidissement et temps de séjour.
surchauffe intégrée & amp; thermocouple protection cassée.
plus de la protection de la température et l'alarme permettent opération sans accompagnateur (s).
Précision de la température de +/- 1 ºc.
port de communication rs485.
contrôle pc:
un mts-02 contrôle module est inclus pour le contrôle pc sur ce four.
la nouvelle version du module pc est maintenant compatible avec lab view 05/08/2014
un ordinateur portable peut être commandé pour 500 $ avec le four. nous vous recommandons de commander un ordinateur (ordinateur portable) de nous pour éviter les problèmes d'installation de logiciels que nous effectuerons installation et test avant expédition.
brides à vide
des brides à vide en acier inoxydable sont installées aux deux extrémités du tube.
bride droite:
bride de type charnière pour un chargement facile des échantillons
Traversée de 1/4 "de diamètre pour insertion d'un couple thermique de type k
robinet à pointeau avec raccord à gaz cannelé construit dans
bride gauche:
vacuomètre numérique est inclus
la vanne à angle droit kf25 est installée pour connexion à une pompe à vide
une vanne à pointeau pour la libération du vide est incluse
niveau de vide
limité par pompe à vide
10 ^ -2 torr peuvent être obtenus par mécanique pompe
10 ^ -4 torr peuvent être atteints par pompe moléculaire
la pompe à vide n'est pas incluse, veuillez commander séparément à section produits
débitmètre
un débitmètre est intégré avec une plage: 16-160 ml / min
dimensions
460 x 330 x 520 mm (four uniquement)
1800 x 450 x 680 mm (four + coulissant)
(cliquez pour agrandir l'image)
poids net
~ 80 kg
taille de l'emballage d'expédition
74 "x 39" x 45 "
poids d'expédition
300 lb
garantie
Garantie limitée de deux ans du fabricant (pièces consommables telles que les tubes de traitement, les joints toriques et les éléments chauffants ne sont pas couverts par la garantie, veuillez commander des pièces de rechange pour les produits connexes ci-dessous).
ordinateur portable, logiciel et contrôle wifi (en option)
ordinateur portable tout neuf avec fenêtre microsoft 10 et Microsoft Office 2013 (essai gratuit de 30 jours) pour une utilisation immédiate.
système de contrôle de la température basé sur labview permet à l'utilisateur de modifier profil de température, gérer la recette de traitement thermique, enregistrer et tracer les données pour fours mti.
une télécommande sans fil fournit jusqu'à 300 mètres plage de fonctionnement.
les caractéristiques ci-dessus sont disponibles sur demande à un coût supplémentaire (jusqu'à 1 000 $). Veuillez nous contacter pour plus d'informations.
Remarque:
le le logiciel est uniquement compatible avec le contrôleur de température yudian de mti
conformité
certifié CE
tous les composants électriques (& gt; 24v) sont ul / certifié met / csa
le four est prêt à passer certification tuv (ul61010) ou csa à un coût supplémentaire.
Notes d'application
les fours tubulaires à tubes de quartz sont conçus pour une utilisation sous vide et basse pression & lt; 0,12 mpa (absolu pression).
attention: un détendeur à deux étages doit être installé sur la bouteille de gaz pour limiter la pression en dessous de 3 psi pour un fonctionnement sûr.
le débit de gaz doit être limité à & lt; 200 sccm (ou 200 ml / min) pour réduire les chocs thermiques à la tube
définition de la limite de vide pour tous les tubes en quartz fours: * les pressions de vide ne peuvent être utilisées en toute sécurité que jusqu'à 1000 ° c
cliquez ici pour savoir comment configurer tube quartz / céramique et bride à vide pour four tubulaire mti.
les tubes en quartz doivent être remplacés après chaque 10ème utilisation pour assurer les meilleures performances.
les échantillons ne doivent jamais être placés sur le tube directement;
après cvd, le graphène doit être transféré du catalyseur métallique à un autre substrat pour la plupart applications. en utilisant la bande de transfert de graphène , le résidu peut être faible.
