Tm 1000 - ligne de lavage plastique - neue herbold

Système de lavage - recyclage bouteilles en PET
Prémisse indispensable pour établir une ligne de récyclage, c'est une détermination détaillée de sa tâche.

• La définition des pollutions présentes
• La définition concernant la poursuite de l'utilisation des matériaux recyclés

Sur cette base, nous composons la ligne selon la principe de la construction modulaire.

Bouteilles en PET Example d'une ligne pour le recyclage des balles avec un débit d'environ 500 kg/h, lors de traitement des bouteilles en vrac :
1. Convoyeur à bande Pour l'éparpillement aussi que le triage manuel avec le but d'éliminer des impuretés avant le traitement poursuivant
2. Convoyeur à bande incliné Pour le transport des matériaux à un broyeur suivant. Le convoyeur est équipé d'une zone non-métallique, prévue pour détecteur de présence métallique.

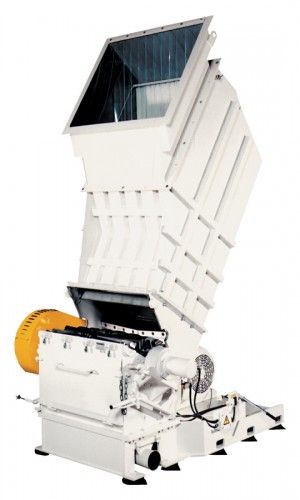

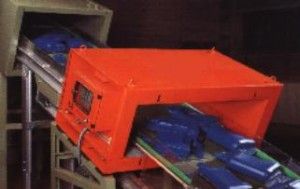

3. Détecteur de présence métallique 4. Broyeur
LM 450 / 1000
Pour le broyage sec des matériaux à sa taille finale d'environ 10-15 mm
5. Système d'aspiration
Pour l'extraction des broyés du broyeur
6. Séparateur des fins type HS
Pour la séparation des étiquettes et des autres impuretés lâches

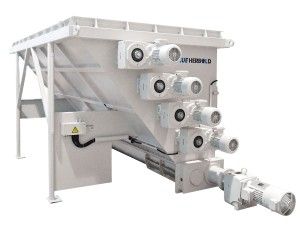

7 . Silo tampon type FS
Silo tampon
Pour le stockage intermédiaire des matériaux et le transport dosé aux systèmes poursuivants
8. Laveur intensif type IW

TM 1000
Nettoyage des surfaces des broyés en PET
9. Séparation des bandes Pour la redirection des matériaux à un bac de séparation ou, si nécessaire, à un système de lavage à chaud
10. Bac de séparation type TB Pour la séparation des matériaux d'une densité < 1 g/ccm des matériaux de > 1 g/ccm

• La fraction d'une densité absolue > 1 g/ccm sera transportée continuellement par vis d'extraction au sécheur méchanique.
• La fraction d'une densité absolue > 1 g/ccm est transportée par une autre vis d'extraction à un conteneur des déchets.

Bac de séparation par flottation
11. Sécheur mécanique type TM Pour le séchage mécanique des surfaces des matériaux
12. Système d'aspiration Pour le transport des matériaux du sécheur
13. Séchage thermique type TT Pour le séchage final des matériaux à la humidité résiliante nécessaire 14. Séparateur des fins type HS Pour la séparation des poussières et fins résiliants - amélioration de la qualité du produit final.
