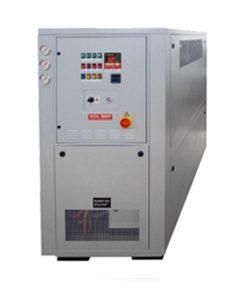

Thermorégulateur tt 407 z

Appareil spécial pour réacteurs.
Domaine de température de -20°C jusqu’à 240°C.
TT-407 Z Capacité de chauffe de 8 kW.
Volume du réacteur : jusqu’à 50 litres.
Caractéristiques techniques : Il existe 3 différents modèles disponibles
TT-407 Z
TT-409 Z
TT-410 X
Plage de température
-20°C jusqu’à +240°C avec de l’huile thermique
Régulateur de température
Régulateur auto-adaptatif MP-988 avec affichage digital de la température souhaitée et de la température effective. Contrôle automatique de la température.
Contrôle de débit
Electronique, avec affichage digital du débit et surveillance du débit minimal.
Capacité de chauffe (huile)
8 kW
24 kW
48 kW
Commutation par étage
3 / 5
8 / 8 / 8
8 / 8 / 16 / 16
Capacité de refroidissement
Refroidissement 1
67 kW à 230°C
93 kW à 230°C
150 kW à 230°C
Refroidissement 2
143 kW à 80°C
150 kW à 80°C
175 kW à 80°C
Capacité de la pompe
moteur 1,8 kW
1,8 kW
4,0 kW
Mode pression
max. 3,5 bar
max. 3,0 bar
max. 4,0 bar
max. 55 l/min
max. 60 l/min
max. 230 l/min
Capacité du vase d’expansion
21 litres
46 litres
96 litres
Volume de remplissage
11 litres
60 litres
75 litres
Volume d’expansion
16 litres
36 litres
75 litres
Connexions
Circuit caloporteur
3?4? Filetage femelle
1? Filetage femelle
brides DN32/PN16
Dimensions (L×l×H)
1‘140 × 480 × 1‘400
1‘380 × 720 × 1‘500
1‘710 × 790 × 1‘540
Dimensions (L×l×H)
1‘140 × 480 × 1‘400
1‘380 × 720 × 1‘500
1‘710 × 790 × 1‘540
Poids (à vide)
approx. 220 kg
approx. 340 kg
approx. 590 kg
Couleur
Gris argent RAL 7001
Tous les voltages connus sont disponibles de 3 x 200 V à 3 x 600 V en 50/60 Hz. Appareils conformes aux normes UL/CSA également disponibles. Pour le marché américain, les appareils sont équipés de connexions en pouces américains (NPT) et le régulateur de température est ajusté d’usine en degrés °F.
