Tg 73-200 - pénétromètres - pagani geotechnical equipement - vitesse de translation 0 ÷ 2.5 km/h

Essais au pénétromètre statique et/ou dynamique en un seul équipement. Le pénétromètre TG 73-200 peut être configuré sur demande pour réaliser des essais continus au pénétromètre dynamique, des essais au pénétromètre statique (CPT), ou tous les deux types d'essais. En ce qui concerne les essais dynamiques, en fonction des sols principalement étudiés, le pénétromètre peut être équipé de différents systèmes de battage (super-lourd - DPSH, lourd - DPH ou moyen - DPM). Il permet aussi le prélèvement d'échantillons remaniés ou légèrement remaniés, qui permettent une meilleure interprétation stratigraphique. Le TG 73-200 se distingue par son rendement énergétique élevé. En effet, l'énergie transmise par le mouton aux tiges est de 78 % environ. Une parfaite verticalité est garantie durant l'enfoncement des tiges . Il réduit la durée de l'essai, en permettant d'enfoncer simultanément les tiges et leur tube de revêtement. Il permet l'extraction de toute la tige. Il présente un système d'ancrage solidaire du mât qui permet de réduire considérablement les temps de positionnement de la machine et qui diminue les sollicitations d'enfoncement sur le châssis.

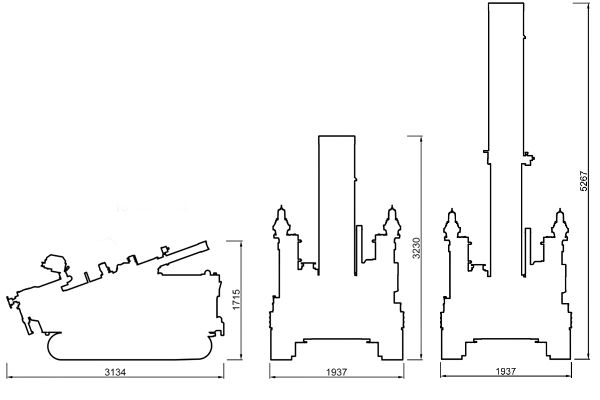

Le pénétromètre de la série TG 73 est réalisé sur un chariot chenillé automoteur à traction hydraulique, qui permet le maximum de mobilité, même sur des terrains accidentés . Il peut également être positionné sur des pentes très raides grâce à trois stabilisateurs ; en outre, il est possible d'incliner le mât, en le rendant ainsi toujours parfaitement vertical.
Il s'agit d'une machine très flexible, qui présente la particularité de pouvoir être utilisée par un seul opérateur. Les essais au pénétromètre statique peuvent être exécutés avec une pointe mécanique (Begemann) et acquisition manuelle (CPT), ou bien en utilisant des pointes différentes (en option) comme le piézocône (CPTU) ou le piézocône sismique (S-CPTU) qui permettent une interprétation stratigraphique plus fiable et la détermination du profil de la vitesse des ondes de cisaillement (Vs).
Le mode statique/dynamique permet d'obtenir des informations sur les verticales constituées de terrains ayant des caractéristiques mécaniques différentes (de très meubles à très durs et compacts), tandis que le franchissement de couches particulièrement dures est possible grâce à une tête de rotation (en option) qui permet d'exécuter des pré-forages.
Cpt

• Pression de fonctionnement max. [bars] : 220
• Force d'enfoncement [kN] : 200
• Force d'extraction [kN]: 250
• Vitesse d'enfoncement sans charge [cm/s] : 0 ÷ 16
• Vitesse d'extraction sans charge [cm/s] : 0 ÷ 11
• Course [mm] : 2000

Ancorage

• Moteurs hydrauliques avec réducteur : 2
• Couple [kgm] : 500
• Système d'ancrage : télescopique
• Tiges hélicoïdales Ø x L [mm] : hélicoïdes Ø 300 - 400 - 500
