Têtes de soudage pour tubes sur plaque p16, p16 avc

Une manipulation simple avec une rentabilité et une fonctionnalité élevées caractérise la série P :
Avec une précision maximale, ces têtes de soudage pour plaques tubulaires réaliseront ­plusieurs milliers de cordons de soudure avec une qualité constante.

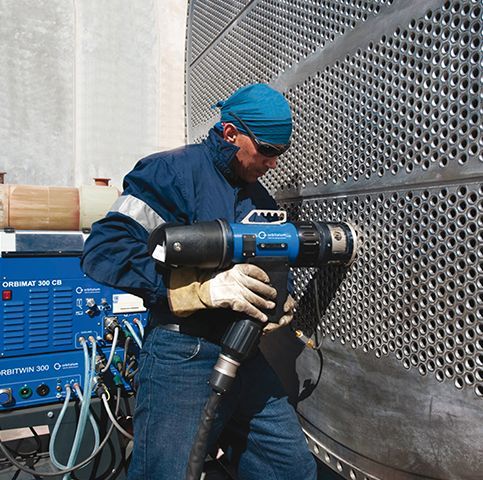

Cettes têtes de soudage TIG pour tubes sur plaque permet sans problème de souder des tubes sur les plaques tubulaires avec une précision extrême et une qualité constante.
La refroidissement à l'eau de la série P est amené jusqu'à la torche TIG, ce qui assure un déroulement précis et homogène en qualité du processus d'assemblage et prolonge le temps de fonctionnement.
La torche peut être pivotée jusqu'à 30 degrés en continu - cette fonction est par exemple précieuse pour des tubes débouchant obliquement sur les plaques tubulaires et dans les endroits exigus.
D'autres caractéristiques :
• Carter de la tête de soudage entièrement ­refroidissement par liquide (seulement P16/P16 AVC)
• Torche orientable sans paliers jusqu'à 30° (plage de diamètres réduite)
• Géométries des cordons de soudure : Tubes en retrait, à fleur et débouchant
• Transmission du courant : Accouplement à lamelles
• Transmission de gaz-eau : Joint tournant
• Fixation en acier inoxydable en trois points
• Réglage manuel de la position des électrodes : Course /- 5 mm
• Torche spéciale adaptable, par ex. torche spéciale pour le soudage double plaque (seulement P16, P16 AVC), IBW (avec/sans fil froid)
• Positionnement dans le tube à souder à l'aide d'un mandrin de centrage enfiché sur une broche de fixation (disponible en option)
• Les têtes de soudage avec unité de fil froid sont équipées en supplément d'un dévidoir de fil froid monté directement sur la tête de soudage incluant un support pour une bobine de fil standard de 100 mm/1 kg (3.937"/2.2 lbs)
• Dévidoir de fil tournant en même temps que l'axe de la torche TIG pour empêcher la torsion du fil d'apport à la sortie du guide-fil (seulement P16/P16 AVC)
• Positionneur à trois points
• Incluant faisceau de soudage 7,5 m (24.6 ft) et jeu d'outils
Caractéristiques supplémentaire P16 AVC :
Avec une régulation électrique de longueur d'arc (AVC) - uniquement utilisable en combinaison avec le générateur de soudage orbital ORBIMAT 300 CA AVC/OSC
Domaine d'utilisation :
de D int. du tube à D ext. du tube :10 - 78 mm (P16)12 - 100 mm (P16 AVC)
