![Tête de soudage orbital ouvertes orbiweld tp_0](https://www.hellopro.fr/images/produit-2/3/4/2/tetes-de-soudage-orbital-ouvertes-orbiweld-tp-5805243.jpg)

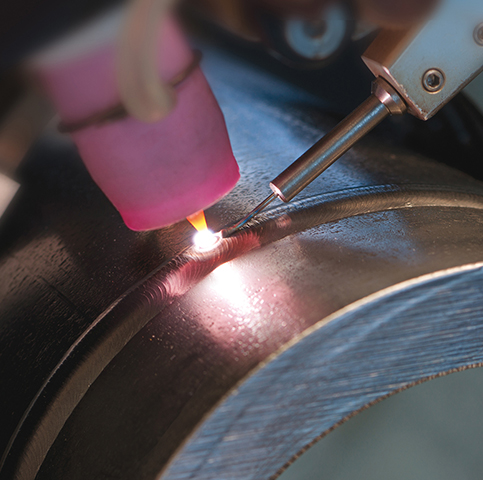

Tête de soudage orbital ouvertes orbiweld tp
![Tête de soudage orbital ouvertes orbiweld tp_0](https://www.hellopro.fr/images/produit-2/3/4/2/tetes-de-soudage-orbital-ouvertes-orbiweld-tp-5805243.jpg)
Description
La série ORBIWELD TP est unique par sa conception et sa fonctionnalité : Le moteur d‘entraînement est entièrement intégré au carter de la tête afin d‘obtenir une structure extrêmement compacte.
Caractéristiques :
• Structure compacte sans parties saillantes encombrante
• Avec ou sans dévidoir de fil froid intégrable
• L'équipement ultérieur possible de dévidoir de fil froid pour tous les modèles TP
• La bobine de fil pour la réception du fil supplémentaire pour le soudage fil froid TIG est montée sur le boîtier de la tête pour les variantes KD3
• Le système guide-fil peut être ajustée précisément aussi bien verticalement qu‘horizontalement
• Système guide-fil ajustable verticalement et horizontalement de manière précise
• Système d‘arc ouvert
• Mécanisme de serrage réglable sans palier
• La torche TIG refroidie par liquide est orientable dans toutes les directions ce qui permet la réalisation de soudures d‘angle ou de courtes extrusions de tube
• La torche TIG est fixée sur un chariot de réglage pour un réglage fin et précis de la position de l‘électrode même pendant le processus de soudage
• Ajustement simple sans outil de l'unité de serrage au diamètre de tube
• Les têtes ORBIWELD TP 250 et TP 1000 sont équipées de série de mors de serrage en acier carbon qui assurent un maintien optimal à la surface des tubes (très bonnes caractéristiques de préhension). Pour les ORBIWELD TP 400 et TP 600, le serrage du tube se fait à l'aide de mâchoires de serrage en acier à outils trempé. En plus d'une force de serrage plus élevée, ce nouveau système de serrage offre un alignement encore plus simple et plus précis de la tête de soudage sur le tube. Les mâchoires de serrage pour applications sur l'acier inoxydable sont disponibles en option. La nouvelle unité de serrage est disponible en option pour les modèles TP 400 et TP 600 plus anciens
• Les têtes TP sont faciles à centrer sur les tubes et sont alors fixées solidement à l‘aide d’un levier de serrage
• Les commandes sont directement intégrées au carter de la pince, si bien qu‘aucune télécommande supplémentaire n‘est nécessaire
Caractéristiques supplémentaire TP AVC/OSC :
• Avec oscillation (OSC) et réglage de tension d’arc (AVC) – uniquement avec le générateur ORBIMAT 300 CA AVC/OSC
• La longueur de l‘arc est maintenue mécaniquement à une distance constante ; pour les versions AVC/OSC, le maintien d'un écartement constant se fait automatiquement
• Utilisable pour tubes à paroi épaisse (soudage en plusieurs passes)
• Possibilité de déplacement motorisé de la torche TIG à travers la totalité de la plage de diamètres nominaux de sorte qu‘aucun préréglage de base supplémentaire ne soit nécessaire en cas de modification du diamètre de tube
• Trajet de balayage max. de la torche : 20 mm (0.787")
• Complète avec dévidoir de fil froid directement montée sur la tête de soudage avec support de bobine standard de fil diamètre 100 mm/1 kg (3.937"/2.2 lbs)
Domaine d'utilisation:
Domaine d’utilisation:12 - 77 mm (TP 250)15 - 115 mm (TP 400)70 - 170 mm (TP 600)120 - 275 mm (TP 1000)
Caractéristiques :
• Structure compacte sans parties saillantes encombrante
• Avec ou sans dévidoir de fil froid intégrable
• L'équipement ultérieur possible de dévidoir de fil froid pour tous les modèles TP
• La bobine de fil pour la réception du fil supplémentaire pour le soudage fil froid TIG est montée sur le boîtier de la tête pour les variantes KD3
• Le système guide-fil peut être ajustée précisément aussi bien verticalement qu‘horizontalement
• Système guide-fil ajustable verticalement et horizontalement de manière précise
• Système d‘arc ouvert
• Mécanisme de serrage réglable sans palier
• La torche TIG refroidie par liquide est orientable dans toutes les directions ce qui permet la réalisation de soudures d‘angle ou de courtes extrusions de tube
• La torche TIG est fixée sur un chariot de réglage pour un réglage fin et précis de la position de l‘électrode même pendant le processus de soudage
• Ajustement simple sans outil de l'unité de serrage au diamètre de tube
• Les têtes ORBIWELD TP 250 et TP 1000 sont équipées de série de mors de serrage en acier carbon qui assurent un maintien optimal à la surface des tubes (très bonnes caractéristiques de préhension). Pour les ORBIWELD TP 400 et TP 600, le serrage du tube se fait à l'aide de mâchoires de serrage en acier à outils trempé. En plus d'une force de serrage plus élevée, ce nouveau système de serrage offre un alignement encore plus simple et plus précis de la tête de soudage sur le tube. Les mâchoires de serrage pour applications sur l'acier inoxydable sont disponibles en option. La nouvelle unité de serrage est disponible en option pour les modèles TP 400 et TP 600 plus anciens
• Les têtes TP sont faciles à centrer sur les tubes et sont alors fixées solidement à l‘aide d’un levier de serrage
• Les commandes sont directement intégrées au carter de la pince, si bien qu‘aucune télécommande supplémentaire n‘est nécessaire
Caractéristiques supplémentaire TP AVC/OSC :
• Avec oscillation (OSC) et réglage de tension d’arc (AVC) – uniquement avec le générateur ORBIMAT 300 CA AVC/OSC
• La longueur de l‘arc est maintenue mécaniquement à une distance constante ; pour les versions AVC/OSC, le maintien d'un écartement constant se fait automatiquement
• Utilisable pour tubes à paroi épaisse (soudage en plusieurs passes)
• Possibilité de déplacement motorisé de la torche TIG à travers la totalité de la plage de diamètres nominaux de sorte qu‘aucun préréglage de base supplémentaire ne soit nécessaire en cas de modification du diamètre de tube
• Trajet de balayage max. de la torche : 20 mm (0.787")
• Complète avec dévidoir de fil froid directement montée sur la tête de soudage avec support de bobine standard de fil diamètre 100 mm/1 kg (3.937"/2.2 lbs)
Domaine d'utilisation:
Domaine d’utilisation:12 - 77 mm (TP 250)15 - 115 mm (TP 400)70 - 170 mm (TP 600)120 - 275 mm (TP 1000)
