Testeur des infrastructures réseaux smart grid - albedo - zeus

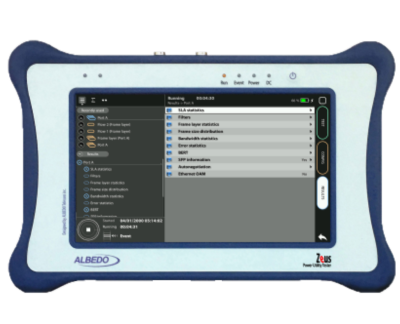

Zeus d'ALBEDO fournit des informations approfondies pour concevoir, installer, entretenir, dépanner les infrastructures de communication du réseau intelligent type SMART GRID.
Zeus est capable de tester les protocoles Ethernet/IP, PTP, GbE, IRIG-B, T1/E1, G703, C37.94 et GOOSE, SV et MMS.
Des tests unidirectionnels à retardement, assistés par GPS, sont possibles à toutes les interfaces. le testeur d'ALBEDO Zeus dispose d'un ensemble de filtres programmables pour capturer le trafic de données en direct. Vous pouvez désormais analyser les protocoles GOOSE, SV, MMS et autres pour les décoder et les enregistrer au format PCAP ou calculer le délai de propagation à partir de postes locaux ou distants.
* Cas d'utilisation
Installation, de la mise en service et de la maintenance des infrastructures de communication de l'industrie électrique.
Vérifier de manière précise offset temps (Time offset) du protocole GOOSE et SV
Capturer et analyser le protocole GOOSE généré par l'IED
Génération d'un signal IRIG-B pour vérifier la performance d'un RTU
Test et validation d'un PTP profil éléctrique (Power Profile)
Débogage et analyse protocole IEC 61850
Analyse WANDER PTP Master Slave
Emulateur PTP master Slave pour verification horloge (Clock)
Mesure asymétrie One-Way Ethernet, Datacom, C37.94, E1
* Caractéristiques techniques
Capture et sauvegarde des protocoles GOOSE, SV, MMS au format PCAP pour analyse
GOOSE, SV décalage temporel des paquets
Temps d'entrée/sortie des refs. : IRIG-B, PTP, SyncE, T1/E1, 10/2/1,5 Mb/s, 1PPS, 1PP2S, ToD, GNSS
Oscillateur interne : Rubidium, OCXO
PTP maître / esclave
SyncE/PTP analyse/génération d'errance
Test T1/E1 complet Gigue/défilement, impulsion
Asymétrie ou délai à sens unique avec le GPS
Datacom : V11, V24, V35, V36, EIA530, EIA530A, Co-dir
C37.94 analyse/génération
Soutien du SNMP/MIB
