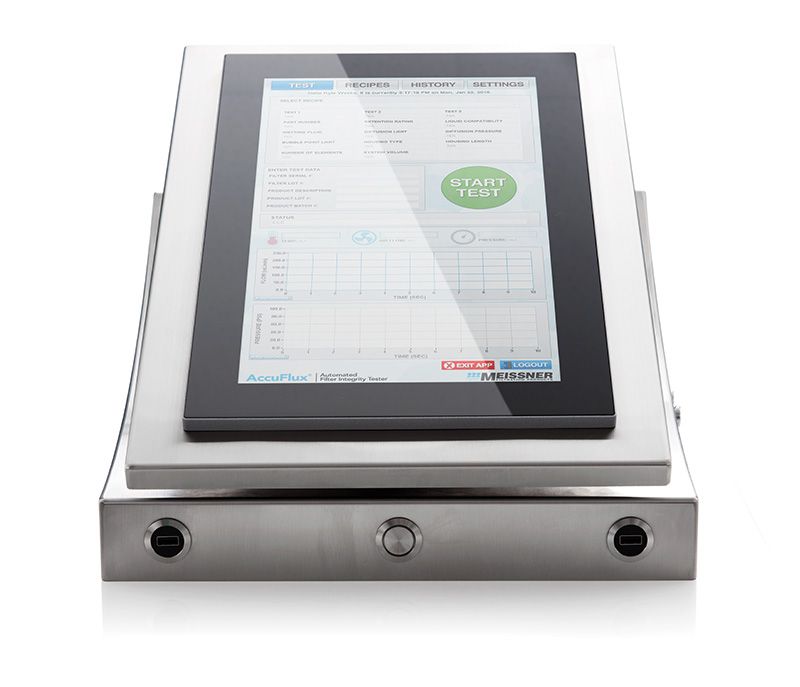

Test d’intégrité des filtres - meissner - automatisée
Description
Instrument d'analyse automatisée de l'intégrité Fidèle à l'engagement de Meissner de développer des produits intelligents qui améliorent la qualité, réduisent les risques et offrent une expérience client inégalée, le système de contrôle de l'intégrité AccuFlux® est conçu pour allier les plus hauts niveaux de précision, de robustesse et de simplicité d'utilisation des instruments. À une époque où l'importance de la qualité et de la précision passe souvent au second plan au profit de la réduction des coûts, le système AccuFlux® reste fidèle à son objectif de ne faire aucune concession ; il garantit que chaque essai réalisé l'est d'une manière que seule une entreprise ayant plus de 30 ans d'expertise en matière de filtration peut fournir.
Le système AccuFlux® est un témoignage de l'engagement de Meissner en faveur de l'intégration verticale. L'élément central de la conception de ce système est une interface utilisateur multi-touch en couleur de 15″ qui révèle la nature intuitive et conviviale du système. Le système AccuFlux® est doté d'un programme de test basé sur des recettes qui permettent à l'utilisateur de réaliser les analyses quelques secondes après la mise sous tension de l'appareil. Une fois l'appareil mis sous tension, l'utilisateur se connecte directement à l'écran de contrôle où une recette de test peut être sélectionnée. Après avoir examiné les données de test qui s'affichent de manière claire à l'écran, l'utilisateur peut lancer l'essai en appuyant sur un bouton. Pendent l'exécution du test, tous les paramètres et données relatifs à celui-ci sont stockés à trois (3) endroits maximum. Une fois le test terminé, l'utilisateur doit confirmer le résultat, et un rapport d'analyse est alors généré et enregistré dans un fichier PDF. Ces fichiers ainsi que les données d'analyse peuvent également être consultés à partir de l'écran « Historique » du système. La configuration des recettes est simplifiée, car les données sont disponibles pour tous les filtres Meissner pris en charge. Le système est compatible avec les filtres d'autres fabricants, bien que ces données doivent être saisies manuellement. La saisie des données relatives aux essais et la configuration des recettes sont réservées aux utilisateurs ayant un niveau d'autorisation défini. Une partie de ce qui rend le système conforme à la disposition du CFR 21, partie 11, est son système d'administration des utilisateurs à plusieurs niveaux qui exige que tous les utilisateurs aient un identifiant et un mot de passe uniques et individuels. L'expérience utilisateur et la convivialité du système sont également enrichies par plusieurs caractéristiques énumérées ci-dessous :
Données de filtre préinstallées pour les filtres Meissner
Autocontrôles et tests intégrés, comme la détection de fuite interne/externe et le contrôle de la pression à la source
Built in sensor calibration utility
Génération automatique de certificats d'analyse détaillésAuto-generated detailed PDF test certificate
Données d'analyse éditables afin d'ajouter d'autres filtres que ceux de Meissner
Plusieurs emplacements de sauvegarde, y compris les emplacements réseau et les périphériques USB
Conforme au CFR 21 Part 11
Données d'analyse en direct stockées dans un fichier CSV
Système de stockage de recettes afin de stocker les données sur les filtres, les données du système et les configurations des essais
Système d'utilisateurs à plusieurs niveaux avec comptes utilisateurs et identifiants uniques
Au coeur de la machine Lors de la conception du système AccuFlux®, la qualité et les performances ont été nos priorités. L'aboutissement de ce travail est un système comprenant jusqu'à trois (3) débitmètres massiques de haute précision, offrant le plus haut niveau de sensibilité en tout point de la plage de débit standard de 0 à 250 ml/min. Le haut niveau de contrôle de débit intégré au système permet d'effectuer les tests de diffusion en moins de 3 minutes, sans perdre en précision, et sur des systèmes comprenant jusqu'à trois éléments de filtration 101,6 cm. Les tests de points de bulle sont réalisés en 90 secondes seulement grâce à un capteur de pression de grande précision et en utilisant l'algorithme TransVector™ de Meissner.
Le système AccuFlux® utilise un PC industriel Windows 10 à quatre coeurs avec un écran couleur multi-touch intégré de 15″. L'utilisation d'un PC puissant est indispensable pour faire fonctionner les logiciels antivirus les plus récents et présente également de nombreux avantages lorsqu'il s'agit d'intégrer le système à un réseau, d'utiliser des accessoires ou des applications Windows standard, et de connecter le système à d'autres périphériques réseau et imprimantes. Voici quelques-unes des caractéristiques qui permettent au système AccuFlux® d'atteindre un tel niveau de performance :
PC industriel Windows 10
Trois débitmètres massiques de grande précision
Availability of Factory Calibration Services
Interface utilisateur Multi-touch couleur de 15″
Capteur de pression haute précision
Connexions à clavettes disposant d'un code couleur
Compatibilité avec les imprimantes, dispositifs et accessoires Windows
Fonction de calibration intégrée
Collecteur de remplissage composé d'un bloc unique
Compatibilité avec les protocoles standard de sécurité réseau et de protection contre les virus
Caractéristiques
Système d'exploitation
Plage de détection des capteurs
Pression pneumatique requise
Le système AccuFlux® est un témoignage de l'engagement de Meissner en faveur de l'intégration verticale. L'élément central de la conception de ce système est une interface utilisateur multi-touch en couleur de 15″ qui révèle la nature intuitive et conviviale du système. Le système AccuFlux® est doté d'un programme de test basé sur des recettes qui permettent à l'utilisateur de réaliser les analyses quelques secondes après la mise sous tension de l'appareil. Une fois l'appareil mis sous tension, l'utilisateur se connecte directement à l'écran de contrôle où une recette de test peut être sélectionnée. Après avoir examiné les données de test qui s'affichent de manière claire à l'écran, l'utilisateur peut lancer l'essai en appuyant sur un bouton. Pendent l'exécution du test, tous les paramètres et données relatifs à celui-ci sont stockés à trois (3) endroits maximum. Une fois le test terminé, l'utilisateur doit confirmer le résultat, et un rapport d'analyse est alors généré et enregistré dans un fichier PDF. Ces fichiers ainsi que les données d'analyse peuvent également être consultés à partir de l'écran « Historique » du système. La configuration des recettes est simplifiée, car les données sont disponibles pour tous les filtres Meissner pris en charge. Le système est compatible avec les filtres d'autres fabricants, bien que ces données doivent être saisies manuellement. La saisie des données relatives aux essais et la configuration des recettes sont réservées aux utilisateurs ayant un niveau d'autorisation défini. Une partie de ce qui rend le système conforme à la disposition du CFR 21, partie 11, est son système d'administration des utilisateurs à plusieurs niveaux qui exige que tous les utilisateurs aient un identifiant et un mot de passe uniques et individuels. L'expérience utilisateur et la convivialité du système sont également enrichies par plusieurs caractéristiques énumérées ci-dessous :
Données de filtre préinstallées pour les filtres Meissner
Autocontrôles et tests intégrés, comme la détection de fuite interne/externe et le contrôle de la pression à la source
Built in sensor calibration utility
Génération automatique de certificats d'analyse détaillésAuto-generated detailed PDF test certificate
Données d'analyse éditables afin d'ajouter d'autres filtres que ceux de Meissner
Plusieurs emplacements de sauvegarde, y compris les emplacements réseau et les périphériques USB
Conforme au CFR 21 Part 11
Données d'analyse en direct stockées dans un fichier CSV
Système de stockage de recettes afin de stocker les données sur les filtres, les données du système et les configurations des essais
Système d'utilisateurs à plusieurs niveaux avec comptes utilisateurs et identifiants uniques
Au coeur de la machine Lors de la conception du système AccuFlux®, la qualité et les performances ont été nos priorités. L'aboutissement de ce travail est un système comprenant jusqu'à trois (3) débitmètres massiques de haute précision, offrant le plus haut niveau de sensibilité en tout point de la plage de débit standard de 0 à 250 ml/min. Le haut niveau de contrôle de débit intégré au système permet d'effectuer les tests de diffusion en moins de 3 minutes, sans perdre en précision, et sur des systèmes comprenant jusqu'à trois éléments de filtration 101,6 cm. Les tests de points de bulle sont réalisés en 90 secondes seulement grâce à un capteur de pression de grande précision et en utilisant l'algorithme TransVector™ de Meissner.
Le système AccuFlux® utilise un PC industriel Windows 10 à quatre coeurs avec un écran couleur multi-touch intégré de 15″. L'utilisation d'un PC puissant est indispensable pour faire fonctionner les logiciels antivirus les plus récents et présente également de nombreux avantages lorsqu'il s'agit d'intégrer le système à un réseau, d'utiliser des accessoires ou des applications Windows standard, et de connecter le système à d'autres périphériques réseau et imprimantes. Voici quelques-unes des caractéristiques qui permettent au système AccuFlux® d'atteindre un tel niveau de performance :
PC industriel Windows 10
Trois débitmètres massiques de grande précision
Availability of Factory Calibration Services
Interface utilisateur Multi-touch couleur de 15″
Capteur de pression haute précision
Connexions à clavettes disposant d'un code couleur
Compatibilité avec les imprimantes, dispositifs et accessoires Windows
Fonction de calibration intégrée
Collecteur de remplissage composé d'un bloc unique
Compatibilité avec les protocoles standard de sécurité réseau et de protection contre les virus
Caractéristiques
Système d'exploitation
- Windows 10
- PC B&R Industrial
- Processeur Quad-Coeur 1,91 GHz
- 8 Go de RAM
- 128 Go d'espace de stockage
- Écran couleur Multi-touch de 15,6″
- Type d'écran tactile : Capacitif
- Résolution : 1920 × 1080 Full HD
- USB 2.0 x3
- USB 3.0 x1
- Puissance de sortie 24 V DC, 5A
- Ethernet RJ45t
- WLAN (optionnel)
- Bluetooth (optionnel)
Plage de détection des capteurs
- Débit faible : 0 - 8 mL/min
- Débit moyen : 0 - 40 mL/min
- Débit élevé : 0 - 250 mL/min
- Pression : 0 - 100 PSIG
- Débitmètres : ±0.5% Rd ±0.1% FS
- Capteur de pression : ±0.15 PSI (±0.15% FS)
- Test imprimante
- Test réseau
- Détection de fuite interne
- Détection de fuite externe
- Mesure de la pression à la source
- Puissance en entrée 100-240V AC, 50/60 Hz (Tension interne 24 V DC)
- Consommation : 100W, pics à 200W
- 36.0 cm W x 48.26 D x 28.1 cm H
Pression pneumatique requise
- Pression minimale d'alimentation en gaz : 80 PSIG (120 PSIG Max)
- Type de gaz d'alimentation : Air comprimé
- Arrivée d'air : couplage Staubli à clavette et code couleur
- Sortie d'air : couplage Staubli à clavette et code couleur
- Arrivée d'évent : couplage Staubli à clavette et code couleur
- Sortie d'évent : couplage Staubli à clavette et code couleur
- Acier inoxydable 304
- Résistant à la poussière et aux éclaboussures
- Température de fonctionnement : entre 15,5 °C et 26,6 °C
- Température d'entreposage : entre -20 °C et 50 °C
- Hygrométrie maximale : 95% HR (en absence de condensation)
