Ter mec - réservoirs pour air comprimé - verticaux et horizontaux

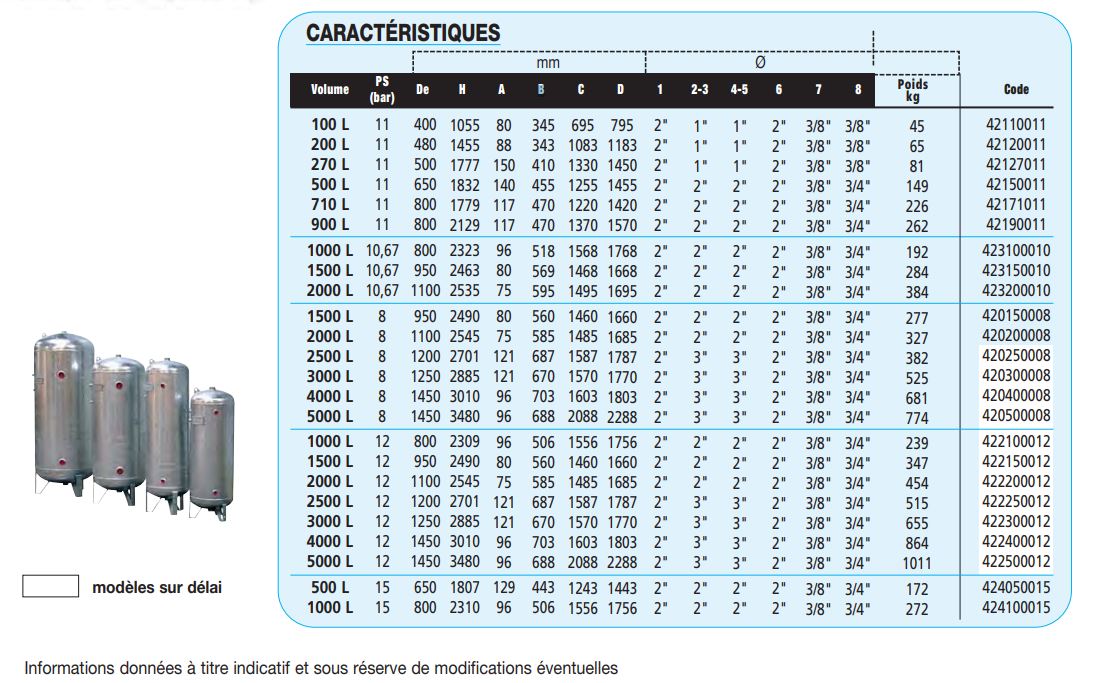

  RÉSERVOIRS TER MEC POUR AIR COMPRIMÉ
    Réglementation
Décret du 18/01/43 et Arrêté du 18/12/89 :
Pour les réservoirs PS > 4 bar - P.V. > 80 bar/litres :
• visite complète tous les 40 mois,
• ré-épreuve périodique tous les 10 ans.
Arrêté du 4/12/98 relatif à la surveillance des soupapes :

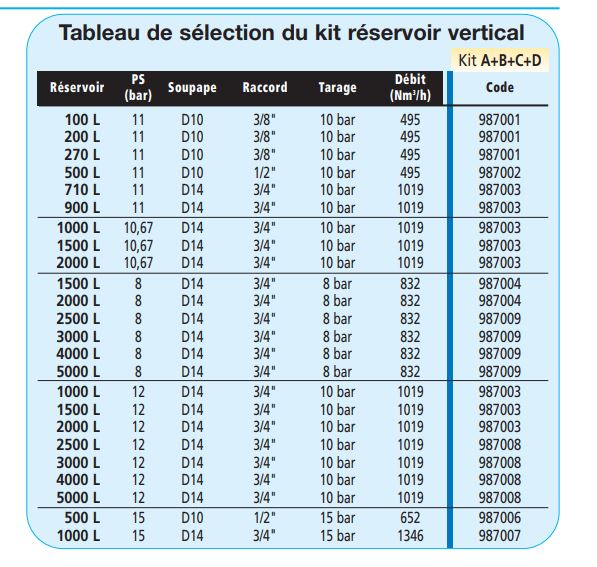

 • la soupape doit être régulièrement vérifiée et essayée lors des visites, • la soupape doit être re-tarée ou remplacée lors des ré-épreuves.
LIMITES D'UTILISATION
TS : - 10 °C / + 60 °C.
PS : 8, 11, 12 et 15 bar.
GÉNÉRALITÉS
Longévité et sécurité.

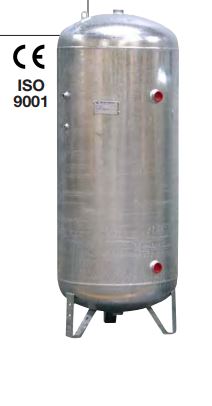

Réservoirs verticaux en acier P 265 GH - EN10028-2 ou P 275 NH - EN10028-3 (suivant arrivage) en acier galvanisé à chaud intérieur/extérieur.
Traçabilité 100 %.
Réservoirs homologués 87/404 du 100 au 900 litres,
                                       97/23 du 1 000 au 5 000 litres.
Livrés avec certificat d'épreuve.
RACCORDEMENTS
Repères                                                              Désignation
1                                                                         Orifice de purge
2                                                                         Arrivée ou départ air ou bouchon
3                                                                         Arrivée ou départ air ou bouchon
4                                                                         Arrivée ou départ air ou bouchon
5                                                                         Arrivée ou départ air ou bouchon
6                                                                         Orifice point haut (départ air ou soupape ou bouchon)
7                                                                         Orifice pour manomètre
8                                                                         Orifice pour soupape de sécurité

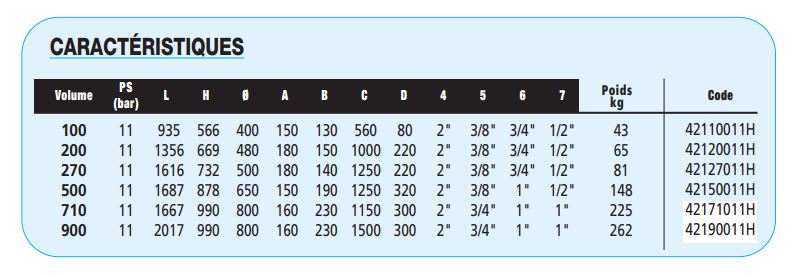

  RÉSERVOIRS TER MEC POUR AIR COMPRIMÉ
LIMITES D'UTILISATION
TS : - 10 °C / + 60 °C.
PS : 11 bar.
GÉNÉRALITÉS
Longévité et sécurité.
Réservoirs horizontaux en acier P 265 GH - EN10028-2 ou P 275 NH - EN10028-3 (suivant arrivage) en acier galvanisé à chaud intérieur/extérieur.
Traçabilité 100 %.
Réservoirs homologués 87/404.
Livrés avec certificat d'épreuve.
RACCORDEMENTS
Repères                                                                   Désignation
4                                                                                Arrivée ou départ air
5                                                                               Orifice pour soupape de sûreté
6                                                                               Orifice point haut
7                                                                               Point bas = orifice de purge
                                                                                 Point haut = orifice pour manomètre
