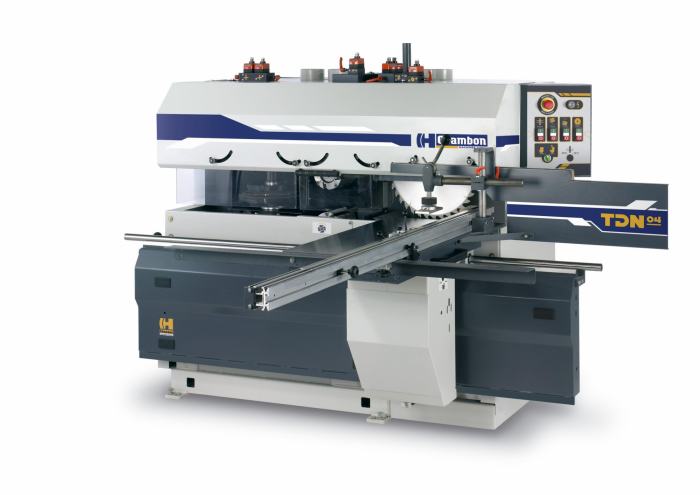

TENONNEUSE CHAMBON TDN04

Scie, deux dérouleurs, toupie.
Capot ouvert tous les outils sont accessibles.
Ergonomie
Un utilisateur de taille moyenne
accède à tous les réglages capot fermé.
Presseur pneumatique
Presseur pneumatique vertical, renforcé sur potence orientable.
Deux presseurs pneumatiques combinés horizontal et vertical orientable. (en option).
Commande numérique
Commande numérique Siemens de un à huit axes, 99 programmes et écran tactile.
Pointage de une à 15 secondes. Priorité a été donnée à la simplification d’utilisation. (en option).
Visée laser
Dispositif coupe en visée par laser. (en option).
Description technique
Scie araseuse :
• ø maxi de la lame 415 mm
• ø arbre de scie 30 mm
• Course horizontale 150 mm
• Hauteur de la coupe 150 mm
• Puissance moteur (CV) 4
Dérouleurs :
• ø de l’outil 140 mm
• ø de la broche 40 mm
• Longueur maxi de tenon 150 mm
• Passage maxi entre dérouleurs 150 mm
• Vitesse de rotation (tr/mn) 4900
• Puissance moteur (CV) 2x4
• Course verticale dérouleur supérieur 150 mm
• Course horizonale dérouleur supérieur -40 à +50
• Course verticale dérouleur inférieur -1 à 60 mm
Toupie :
• ø de l’outil maxi 350 mm
• ø de l’arbre 50 mm
• Longueur utile 170 mm
• Course verticale 270 mm
• Course horizontale 150 mm
• Vitesse de rotation (tr/mn) 3600
• Puisssance moteur (CV) 5,5
Table mobile :
• Dimensions 900 x 500 mm
• Capacité de chargement devant la scie 400 mm
• Guide porte butées orientable (- 45° à + 45°) 2500 mm
• Aspiration ø 80, ø 120, 2 x ø 150
• Besoin en aspiration 4000 m3/h ø 20m/s
• Niveau sonore 77 dBa
• Encombrement 2600 mm x 2320 mm x 1600 mm
Poids 1100 kg
Options :
• Arbre toupie 300 mm
• Toupie 2 vitesses
• Presseur pneumatique
• 2 x toupie
