Tcc-28 - coupe industrielle - t-drill - diamètres de tube : 1,5–22 mm

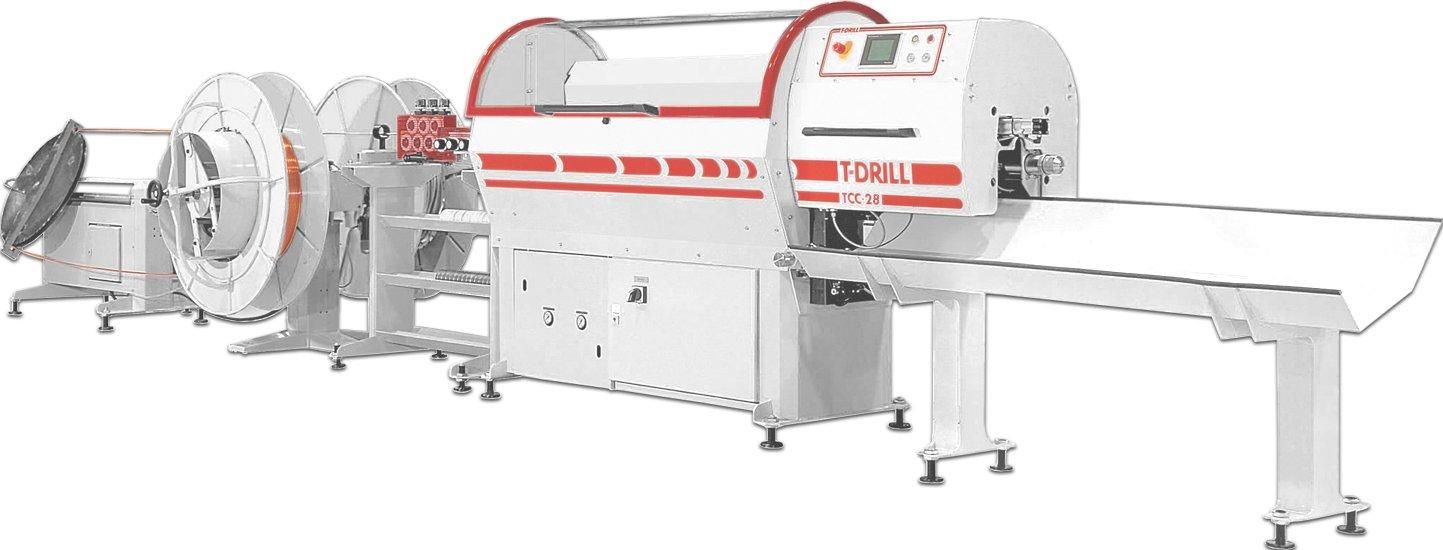

TCC-28 Coil Machine de coupe
Diamètres de tube : 1,5-22 mm
Matériau du tube : Aluminium, Cuivre, Acier inoxydable, Acier
Type de machine : Machines industrielles
Procédé : Coupe
La TCC-28 est un poste de coupe de tube automatique avec de nombreuses options. La gamme de diamètre s'étend de 4,76 à 22 mm pour la coupe du cuivre et de l'aluminium et permet un diamètre max. de 10 mm pour l'acier doux. Le système permet de changer de longueur de coupe de manière entièrement automatisée avec un système de gestion de lot intégré. Les matériaux peuvent être fournis par plusieurs sortes de systèmes de déroulage.
Lors de la coupe de longueurs différentes, il est pratique d'utiliser une table de dérivation pour séparer les longueurs. Différentes tables de dérivation sont disponibles pour la manipulation de longueurs maximales de coupe allant de 2 000 mm à 6 000 mm.
Coupe de tube en bobine (couronne)
Dans la coupe de tube en bobine, un double support vertical de tube en bobine ou un support vertical de tube en bobine et un redresseur de tube sont utilisés. L'avantage d'un double support de tube en bobine est la courte durée de changement ; tandis que l'une des bobines est coupée, une autre peut être changée, sans interruption de la production.
Pour le redressage, des rouleaux de redressage de 7 + 7 ou de 9 + 9 sont utilisés en fonction du diamètre du tube. T-DRILL a porté une attention particulière à la facilité de réglage des rouleaux et à la rapidité du changement. Il y a des dispositifs de réglage avec un affichage numérique ainsi que des mécanismes de changement, avec lesquels les rouleaux de redressage peuvent être changés sans outils.
La machine peut modifier la longueur de coupe automatiquement avec une précision de répétabilité de ± 0,1 mm. La longueur de coupe sera programmée grâce à un écran tactile. En utilisant cet écran, il est également facile de diagnostiquer les raisons d'éventuelles situations d'erreur.
La méthode « through cut » est la méthode classique de coupe de tubes avec des disques de coupe rotatifs pour les longueurs de coupe de 30 mm ou plus avec un équipement standard . Cette méthode peut être utilisée dans les cas où une réduction du diamètre interne est acceptable.
La méthode « Pull-apart » est la méthode de coupe la plus perfectionnée : le disque de coupe pénètre d'abord dans la paroi du tube jusqu'à environ 95 %. La longueur de coupe est ensuite séparée par traction. Cela évite ou minimise la réduction du diamètre interne qui pourrait survenir si la lame traversait complètement la paroi du tube.
Avec cette fonction, les opérations secondaires sont plus faciles à réaliser puisque la qualité de coupe est habituellement suffisamment bonne pour qu'elles soient réalisées sans ébavurage ou chanfreinage des extrémités de tube. La méthode permet également un enchaînement facile des différents procédés tels que la coupe + le formage d'extrémité / cintrage.
Vitesse de production supérieure
La TCC-28 est une solution idéale pour la coupe automatique de tubes de petits diamètres. Lors de la coupe de tube en bobine, il est possible de réaliser jusqu'à 3 500 coupes par heure en maintenant une qualité de coupe élevée.
Applications habituelles La coupe rotative sans copeaux « pull-apart » est particulièrement appropriée pour les applications suivantes :

• éléments de conduites de frein et de rampes d'alimentation
• raccords de charge d'air conditionné
• échangeurs de chaleur
• airs conditionnés
• chauffages
• industrie de la réfrigération
• panneaux solaires

Avantages de la TCC-28

• efficace - jusqu'à 3 500 coupes par heure pour les longueurs de coupe courtes
• tolérances de longueur de coupe précise (± 0,1 mm)
• Méthode de coupe propre, sans copeaux et sans bavure
• la méthode « pull-apart » élimine la réduction du diamètre interne des extrémités de tube
• lubrification biologique - elle s'évapore et il n'est pas nécessaire de laver le tube avant l'étape de travail suivante ou avant soudage
• appropriée pour la coupe de tube en spirale et pour les longueurs droites
• plusieurs longueurs de coupe automatiquement
• en utilisant une trieuse, les différentes longueurs de coupe peuvent être triées automatiquement
• fiable - ce concept de méthode de coupe de base est en usage depuis 25 ans
