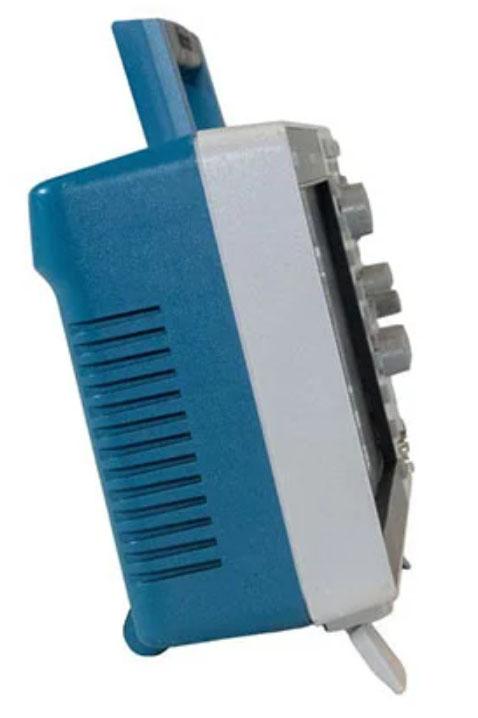

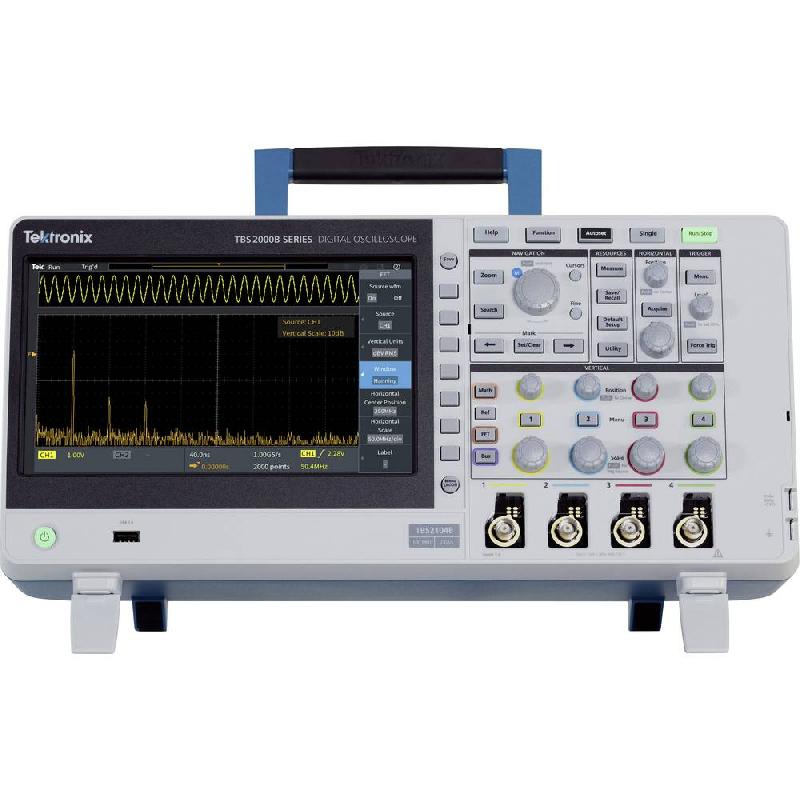

TBS2104B | Oscilloscope numérique 4 voies 100 MHz, 2 Géch/s, 5 millions de points

L'oscilloscope TBS2104B est doté d'un large écran panoramique WVGA de 9 pouces qui permet de bénéficier de 50 % de signal en plus par rapport à un oscilloscope traditionnel. Il dispose d'un étage d'entrée qui, en induisant un faible niveau de bruit, assure l'intégrité du signal et des mesures plus précises. Des curseurs se déplaçant sur la forme d'onde associés à des fonctions de recherche et de marquage facilite l'identification des événements. Cet instrument propose 32 mesures automatisées et une fonction d'analyse FFT de la forme d'onde.
L'interface de connexion de sonde TekVPI prend en charge une large variété de sondes actives, différentielles et de courant avec mise à l'échelle et prise en compte unités de mesure de manière automatique.

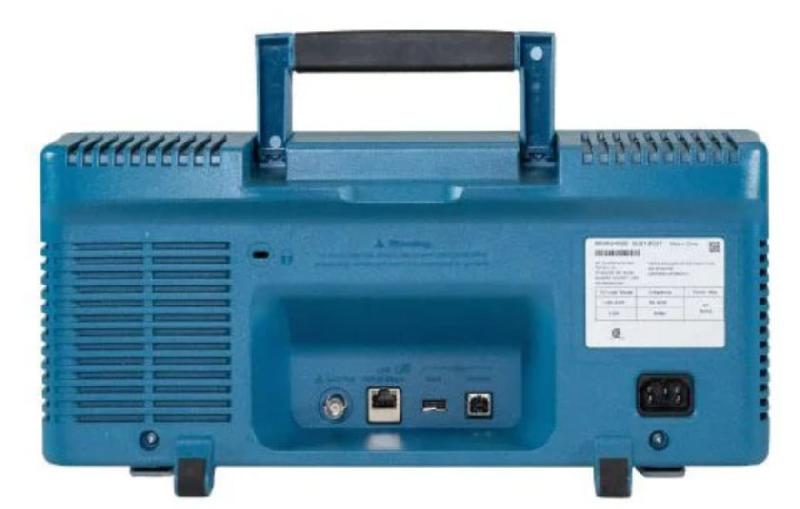

Cet instrument est doté de 2 ports USB et d'un port Ethernet 100-BaseT pour le contrôle à distance. Il peut communiquer via une liaison WiFi par l'intermédiaire d'un dongle WiFi se connectant à un port USB.
Cet instrument est adapté au secteur de l'éducation grâce à ses fonctions d'apprentissage et aux instructions intégrées. HelpEverywhere délivre des conseils via des menus : informations concernant les mesures, conseils d'application sous forme de texte et de graphiques.
Le logiciel TekSmart Lab™ permet de configurer et de surveiller plusieurs instruments à partir d'un seul PC via une connexion réseau. Cela permet aux enseignants de charger des informations dans le TBS2104B pour guider les étudiants pendant les travaux pratiques. La fonction de réglage automatique, les curseurs et les mesures automatiques peuvent être désactivés pour faciliter l'enseignement des concepts de base.
Principales caractéristiques :
- Bande passsante 100 MHz évolutive jusqu'à 200 MHz
- Large écran panoramique 9''avec 15 divisions horizontales
- 5 Millions de points par voie
- Résolution verticale 8 bits
- Cadence d'échantillonnage jusqu'à 2 Géch/s par voie
- 32 mesures automatiques et analyse FFT
- Reconnaissance automatique de sonde avec interface TekVPI
- Deux ports USB 2.0 pour stockage de données et connexion PC
- Interface Ethernet 10/100 BASE-T pour le contrôle à distance
- Interface WiFi via dongle WiFi
- Fonctions dédiées à l'enseignement
Marque : TEKTRONIX
