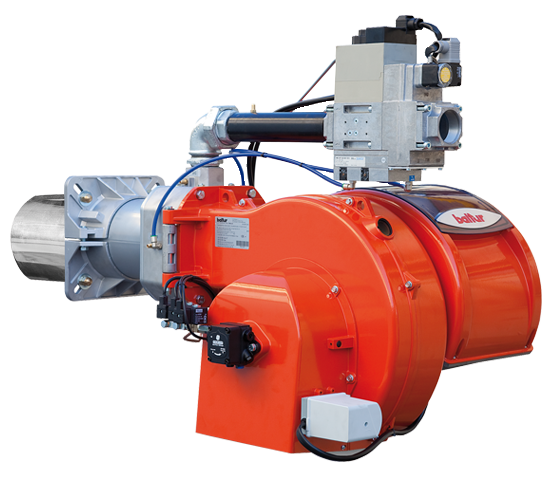

Tbml 360 me 50hz - brûleurs mixtes à gaz / fioul modulants à modulation électronique - baltur

Descriptions Techniques
Brûleur avec alimentation alternée gaz méthane / fioul homologué CE selon la réglementation européenne EN676 et EN267. Fonctionnement modulant côté gaz, à deux allures côté fioul
Rapport de modulation 1:5.
Brûleur côté gaz à faibles émissions de NOx et CO selon la réglementation européenne EN676 : classe 2.
Brûleur côté fioul à faibles émissions de NOx et CO selon la règlementation européenne EN267: classe 2.
Réglage de l'air comburant et de la tête de combustion.
Prise d'air comburant avec clapet à papillon. Réglage du débit d'air avec servomoteur électrique.
Entrée d'air comburant conçue pour obtenir une linéarité optimale de l'ouverture du clapet d'air.
Dispositif de fermeture du volet d'air à l'arrêt pour éviter les dispersions de chaleur dans la cheminée.
Entretien facilité grâce à la possibilité d'enlever les groupes de mélange et de pulvérisation sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Charnière avec ouverture ambidextre pour un accès aisé à la tête de combustion avec brûleur installé.
Rampe gaz en version CE composée d'une vanne papillon, d'une vanne de fonctionnement et de sécurité à actionnement électromagnétique, d'un dispositif de contrôle de l'étanchéité des vannes, d'un pressostat de pression minimale, d'un régulateur de pression
Connexion à la rampe gaz au moyen de connecteurs à épreuve d'erreur.
Sortie de la rampe gaz : par le haut.
Pompe accouplée à l'aide d'un embrayage électromagnétique au moteur du ventilateur.
Circuit d'alimentation du combustible composé d'une pompe à engrenages avec réglage de la pression, de vannes d'interception et d'une vanne de sécurité.
Commutation du combustible manuelle.
Contrôle de la présence de flamme par cellule photoélectrique :
Tableau de commande avec afficheur de fonctionnement et clavier de programmation pour l'étalonnage du brûleur
Tableau électrique en alliage léger d'aluminium moulé sous pression avec indice de protection IP55.
Prise à 7 pôles pour l'alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement ou pour le raccordement du régulateur électronique de puissance.
Installation électrique avec indice de protection lP54.
Données techniques
Fuel
méthane
Fonctionnement
À modulation électronique
Puissance Thermique Minimale (kW) rif. ErP
700
Puissance Thermique Maximale (kW) rif. ErP
3600
Débit Mini (Sm³/H)
74
Débit Maxi (Sm³/H)
381
Second Fuel
Fioul
Second Fuel Operation
À modulation électronique
Second Fuel Min Thermal Power (kW)
1000
Second Fuel Max Thermal Power (kW)
3600
Débit Mini (kg/h)
84
Débit Maxi (kg/h)
304
Viscosité Maxi (°E)
1.5
Type Alimentation Électrique
AC
N. Phases
3N
Tension Alimentation (V)
400
Fréquence Alimentation (Hz)
50
Puissance Moteur Ventilateur (kW)
7.5
Poids avec emballage (kg)
127
Largeur (mm)
1070
Profondeur (mm)
980
Hauteur (mm)
810
