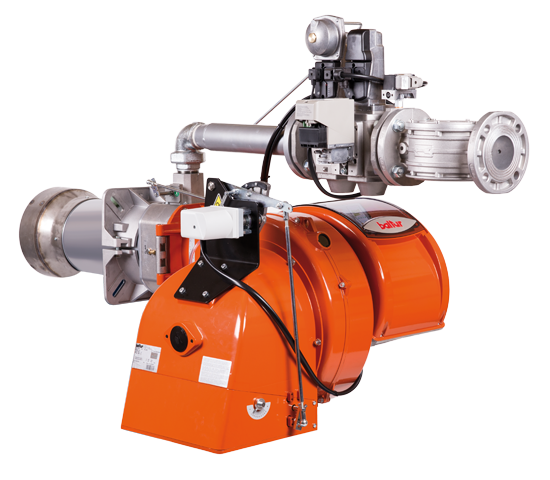

Tbml 310 lx mc - brûleurs mixtes gaz fioul- baltur

Descriptions Techniques
Brûleur à gaz homologué CE selon la norme européenne EN676. Fonctionnement à deux allures progressives pneumatique.
Fonctionnement modulant par montage du régulateur automatique de modulation (kit à commander séparément).
Rapport de modulation 1:6.
Brûleur à faibles émissions de NOx et CO selon la réglementation européenne EN676 : classe 3.
Réglage de l'air comburant et de la tête de combustion.
Prise d'air comburant avec clapet à papillon. Réglage du débit d'air avec servomoteur électrique.
Entrée d'air comburant conçue pour obtenir une linéarité optimale de l'ouverture du clapet d'air.
Dispositif de fermeture du volet d'air à l'arrêt pour éviter les dispersions de chaleur dans la cheminée.
Entretien facilité grâce à la possibilité d'extraire le groupe de mélange sans démonter le brûleur de la chaudière.
Bride de fixation coulissante au générateur, pour adapter le dépassement de la tête aux différents types de générateurs de chaleur.
Charnière avec ouverture ambidextre pour un accès aisé à la tête de combustion avec brûleur installé.
Dispositif en matériau phono-absorbant pour réduire le bruit de la ventilation.
Rampe gaz en version CE composée d'une vanne de fonctionnement et de sécurité à actionnement pneumatique, d'un pressostat de pression minimale, d'un régulateur de pression et d'un filtre à gaz.
Possibilité d'ajouter au brûleur un kit pour le contrôle de l'étanchéité des vannes.
Connexion à la rampe gaz au moyen de connecteurs à épreuve d'erreur.
Sortie de la rampe gaz : par le haut/par le bas.
Contrôle de la présence de flamme par électrode d'ionisation avec prédisposition au raccordement microampèremètre.
Tableau de commande avec synoptique de fonctionnement à témoins lumineux.
Tableau électrique en alliage léger d'aluminium moulé sous pression avec indice de protection IP55.
Prise à 7 pôles pour l'alimentation électrique et thermostatique du brûleur.
Prise à 4 pôles pour la commande de la deuxième allure de fonctionnement ou pour le raccordement du régulateur électronique de puissance.
Installation électrique avec indice de protection lP54.
Données techniques
Fuel
méthane
Fonctionnement
À modulation mécanique
Puissance Thermique Minimale (kW) rif. ErP
500
Puissance Thermique Maximale (kW) rif. ErP
3600
Débit Mini (Sm³/H)
53
Débit Maxi (Sm³/H)
381
Type Alimentation Électrique
AC
N. Phases
3N
Tension Alimentation (V)
400
Fréquence Alimentation (Hz)
60
Puissance Moteur Ventilateur (kW)
7.5
Poids avec emballage (kg)
119
Largeur (mm)
1070
Profondeur (mm)
870
Hauteur (mm)
810
