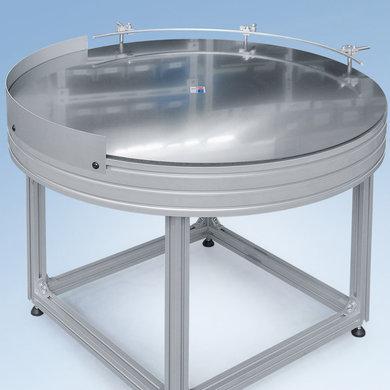

Table tournante mk technology group : pour maintenir un flux de matériau continu

Mise en tampon et séparation simples et économiques
Les tables tournantes sont idéales pour maintenir un flux de matériau continu. Si les pièces doivent être mises en tampon, stockées, corrigées ou séparées entre deux étapes de travail, la surface libre ronde de la table sert de dispositif de stockage. Les pièces à transporter peuvent être évacuées, si besoin est, et à nouveau acheminées vers le circuit.
Les tables rotatives se composent d'un plateau rond et entraîné en stratifié, en acier inoxydable ou dans un autre matériau spécifique à la fonction. Le bâti de base est composé par défaut de profilés de type 40 et muni de pieds réglables en hauteur. Il est possible d'installer sans problème des revêtements en acier ou en polycarbonate.
Lors de la conception des guidages comme les déflecteurs et les aiguilleurs, le poids et la forme du produit sont des éléments très importants. Les produits ronds notamment, p. ex. les disques de frein, les roulements à billes, les canettes ou les bouteilles, sont les produits de prédilection pour ce type de stockage. Les caractéristiques techniques des tôles de guidage sont donc spécifiquement définies par mk selon les exigences du client. Du fait de sa longue expérience dans le domaine des enchaînements et du convoyage, mk peut s'appuyer sur de nombreuses solutions réalisées avec succès. Ainsi, il est par exemple possible de configurer la commande pour des tôles de déflecteur intégrées et à position variable.
Caractéristiques techniques

ø table tournante: D = 750, 1000, 1250, 1500, 2000 mm, autres sur demande
Plateau de table: Plaques stratifiées ou des tôles d’acier inoxydable et autre
Type d’entraînement: Chaîne, modèles spécifiques sur demande
v const (rotation/min): 1 - 8 rotation(s)/min, autres sur demande
Contrainte: 100 kg
Guidages latéraux: Sur demande
Hauteur: H = 500 - 1500 mm, autres sur demande

Le modèle avec entraînement par courroie dentée DT-P 2040 est déjà fourni par mk dans de nombreuses variantes.

Propriétés des tables tournantes mk

Moyen de mise en tampon, de stockage, de correction ou de séparation simple et économique
Rainures dans le système permettant d'installer des guidages latéraux, des dispositifs d'éjection ou des segments de transfert
Possibilité d'entraînement par courroie dentée, par courroie à friction, ou direct
Flexible grâce au système de profilés mk
Conformité garantie avec les directives allemandes de prévention des accidents (UVV)

Exemples d'application

Table tournante comme poste de mise en tampon d'accumulation avec guidage inox en forme de spirale
Table tournante avec ailes de déflecteur au-dessus du plateau et du bec
Table tournante de 2 m de diamètre, entourée d'une feuille d'acier inoxydable et d'un convoyeur à bande
Table tournante mobile avec profil circonférentiel et bande coulissante
