Table de guidage à galets type gs

Les systèmes de table de guidage à galets permettent de réaliser des mouvements linéaires avec un montage simple, rapide et économique
Les systèmes IL et GD permettent de réaliser des mouvements linéaires avec un montage
simple, rapide et économique. Les chariots disposent de galets réglables en fonction de l'application, ce qui permet au système des mouvements doux en cas de vitesses élevées et de faibles charges. De plus les systèmes IL et GD ne requièrent aucun entretien particulier.
Les Avantages :
Précision importante / Durée de vie élevée / Vitesse / Sans entretien / Silencieux
Type GS

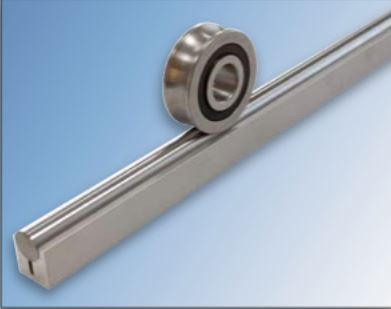

Le rail GS comprend un profilé en aluminium anodisé et un arbre de précision chromé ou inox selon le besoin de l'application.
Le trou de fixation du profilé au niveau (a) permet de fixer le rail sur la machine et de bloquer l'arbre de précision dans le profilé.
Sur demande nous pouvons faire les trous de fixation selon plan du client pour des vis de type M4 ou M5
Pour un bon fonctionnement, les rails ne doivent pas avoir de défaut de parallélisme au moment du montage. Pour cela, il est essentiel d'utiliser un gabarit. La longueur maximale du profil est de 6000mm
