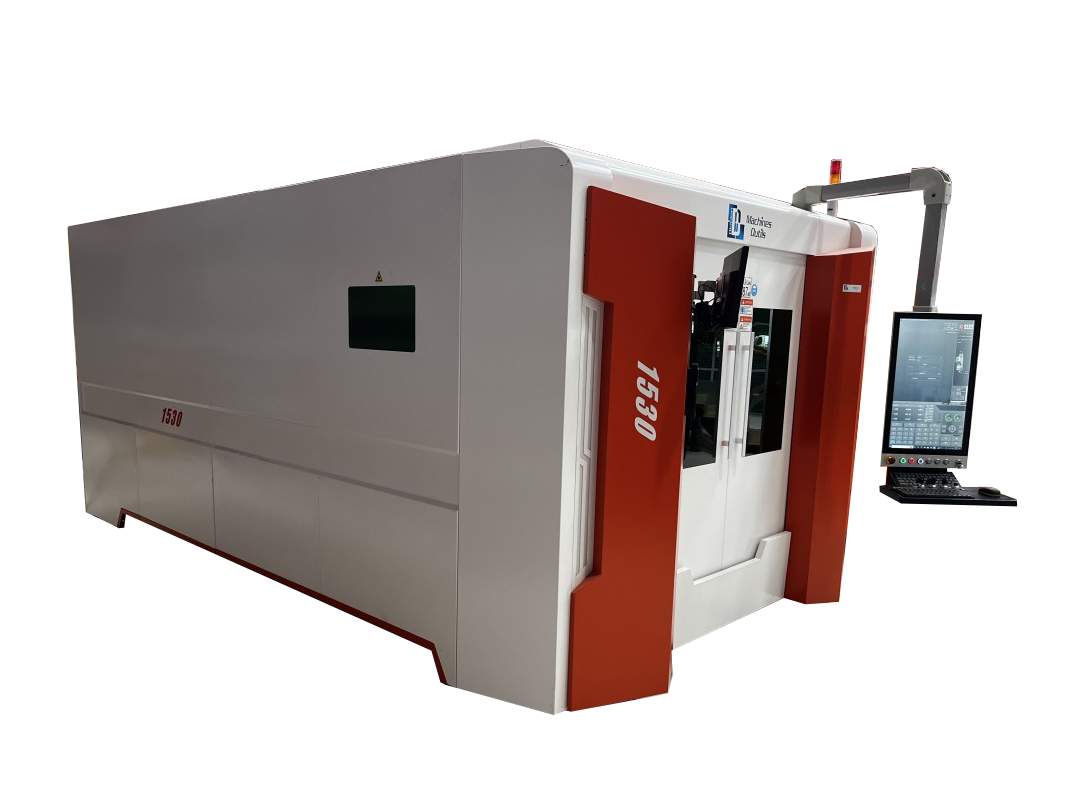

Table de découpe Laser Fibre ADFORM type LTO1530

Format de travail 1500x3000mm avec double table
Source laser Nlight 3Kw pour capacité de coupe 18mm acier

Le nouveau système de découpe laser fibre LTO offre la meilleure solution et la plus économique en termes de qualité de découpe, de précision, de vitesses élevées et de faible encombrement.
Nous avons monté sur cette machine uniquement des composants de renoms afin de garantir une fiabilité et un taux de service important.
Cette machine se caractérise par:

Une source laser fibrée Nlight avec une puissance modulable jusqu'à 3000W permettant de travailler sur une grande variété d'epaisseurs et avec des vitesses de travail importantes
Une tête de découpe précitec lightcutter complètement étanche qui garantit un fonctionnement continu et propre. les consommables avec ce type de tête sont tres facilement approvisonnable
Un logiciel de programmation hors poste et d'imbrication LANTEK EXPERT. lantek est leader sur ces solutions et l'equipe de lantek france est en support pour d'éventuelles mises à jour tout a long de la vie de la machine
Une commande numérique beckhoff avec une base PC industriel, assurant une grande puissance de calclul et offrant une interface intuitive et ergonomique pour la programmation au poste
Un Changement de table automatique: Le changement de table de type tiroir permet un nettoyage plus aisé et la collecte des pièces après la découpe. Ce dispositif permet d’optimiser la productivité et minimiser les temps de manutention. Le chargement de nouvelle tôle est plus facile. Son dispositif entièrement électrique est sans maintenance est peu consommateur d’énergie.
Une Structure type portique: la structure de la machine est en acier mécanousoudé de 18mm, récuit à haute températeur pour libérer les contraintes et assurer une excellente rigidité. La machine peut travailler en grande vitesse avec de fortes accélérations.
Une zone de travail entierement cartérisée avec vitre de sécurité laser. La machine est équipée d'une camera + ecran de visualisation de la zone de travail
Une Captation des fumées : pendant la coupe, les fumées sont aspirées et filtrées par la centrale

Caractéristiques techniques:
LTO1530
Type de source : Laser fibre
Marque de la source: Nlight
Puissance de la source (W): 3000
longueur d'onde de la source (nm): 1070
Capacité de coupe acier (mm): 18
Capacité de coupe inox (mm): 10
Capacité de coupe aluminium: (mm) 8
Capacité de coupe cuivre / laiton (mm): 5
Dimension de la table (mm): 1500x3000
double table: Oui
Course X (mm): 3050
Course Y (mm): 1550
Charge admissible par table (kg): 800
hauteur de la table (mm): 700
temps de changement de table (s): 20
Vitesse de positionnement (m/min): 130
Accélération (G): 1,2
Précision de positionnement (mm): +/- 0,05
Répétabilité (mm): +/- 0,03
Commande numérique: BECKHOFF
Tête de découpe: PRECITEC LIGHTCUTTER
Logiciel d'imbrication: LANTEK
Moteurs et variateurs: YASKAWA
Guidage linéaire: HIWIN
Composants électriques: SCHNEIDER
niveau de bruit (dB): 65
Alimentation électrique: 380V triphasé / 50Hz / 30kw
Poids (T): 10
Dimension au sol (m): 8,5 x 4,5
