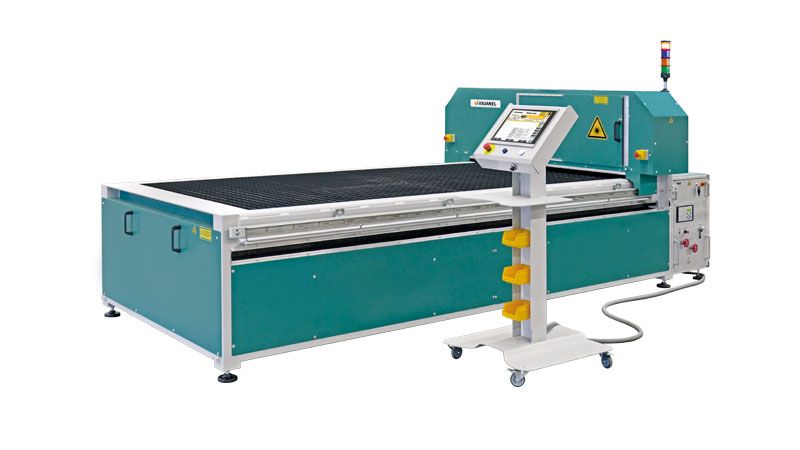

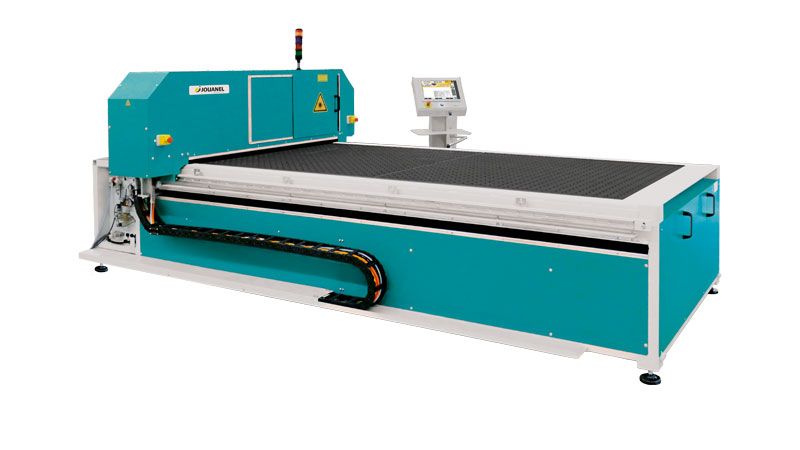

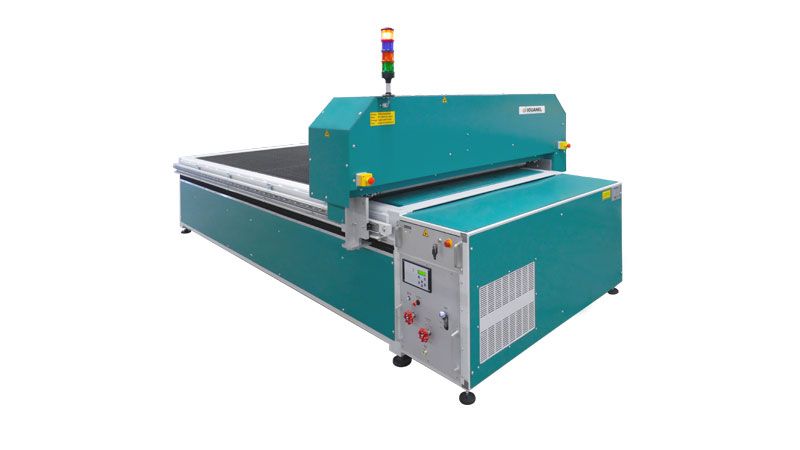

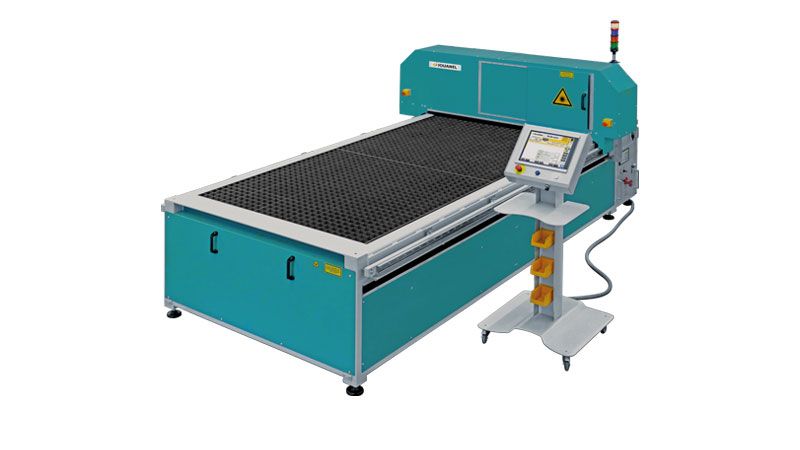

Table de découpe de pièces de tôlerie fine par laser fibre

loading

Description

La table de découpe de pièces de tôlerie fine par laser fibre offre un excellent compromis en termes de qualité, de vitesse de coupe, de coût d’exploitation et de rentabilité pour les ateliers de calorifugeage et de ventilation.

Son système de protection par piège à rayons intégré dans la poutre mobile évite le tunnel de protection intégral sur la zone de travail souvent présent sur les tables laser du marché. Les 4 côtés de la table restent donc accessibles facilitant ainsi le chargement des feuilles de grands formats, l’utilisation de bobines et le déchargement des squelettes. Les pièces réalisées pourront, quant à elles, être déchargées alors même que la machine coupe.

> Les points forts :
  • Excellent compromis en termes de qualité, de coût d’exploitation
    et de rentabilité
  • Vitesse de coupe 2 fois plus rapide que les tables à découpe plasma classiques
  • Découpe possible avec air comprimé ou azote selon matière
    et qualité de coupe souhaitée
  • Accessibilité sur les quatre côtés de la table facilitant le chargement de la matière et le déchargement des pièces
  • Différents softwares disponibles en fonction des métiers (en option) : ventilation, calorifugeage, métallerie...
  • Pupitre de commande numérique indépendant de la table,
    avec grand écran tactile couleur 15’’
  • Télémaintenance et mise à jour à distance via câble réseau Ethernet (RJ45)
> Sécurité / Certification :
  • Test de sécurité agréé relatif à l’émission des rayons laser
  • Conformité Norme CE - Directive « Rayonnements optique »
    N° 2006/25/CE
  • Machine laser certifiée de classe 1 (Conformité EN 207)
  • Système d’arrêt d’urgence
  • Fabrication française - Origine France Garantie
  > Équipement standard :
  • Laser fibre puissance 1.0 kW

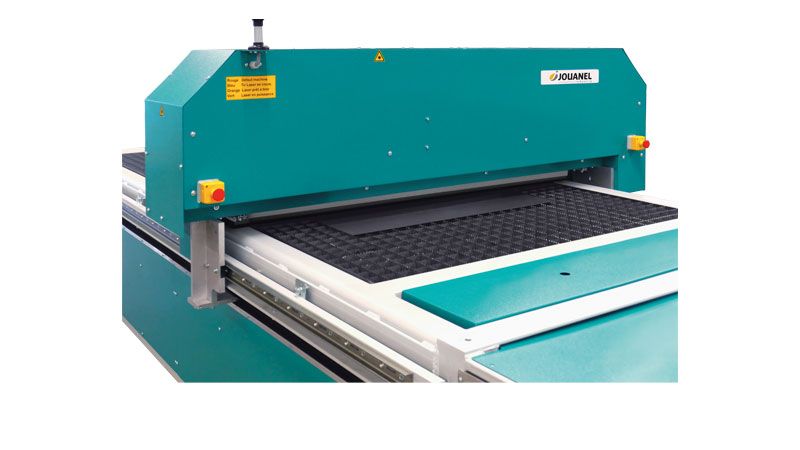

  • Poutre mobile avec tête de découpe, cartérisée et motorisée
  • Système d’aspiration des polluants d’usinage (fumées et particules) centralisé sous la poutre
  • Piège à rayons en partie inférieure de la poutre

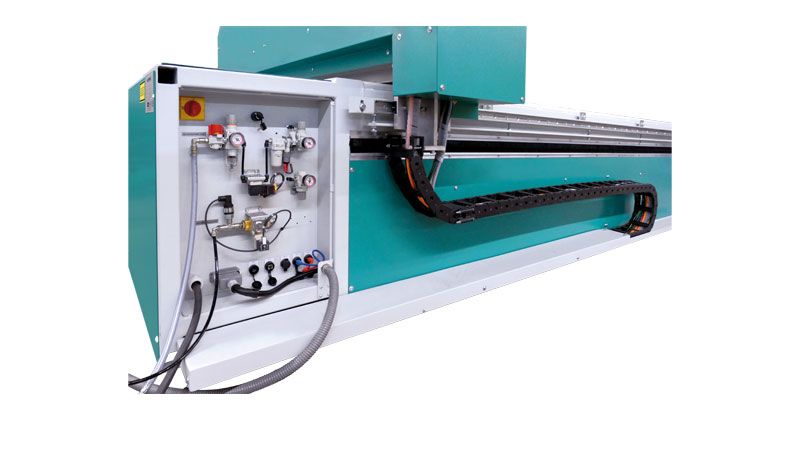

  • Machine monobloc et compacte intégrant tous les composants électriques et pneumatiques
  • Lame support de tôle amovible
  • Système de refroidissement de la source laser et de la tête
    de focalisation par eau
  • Transmission par courroie crantée
  • Guidage linéaire sur rail à bille et arbre rectifié

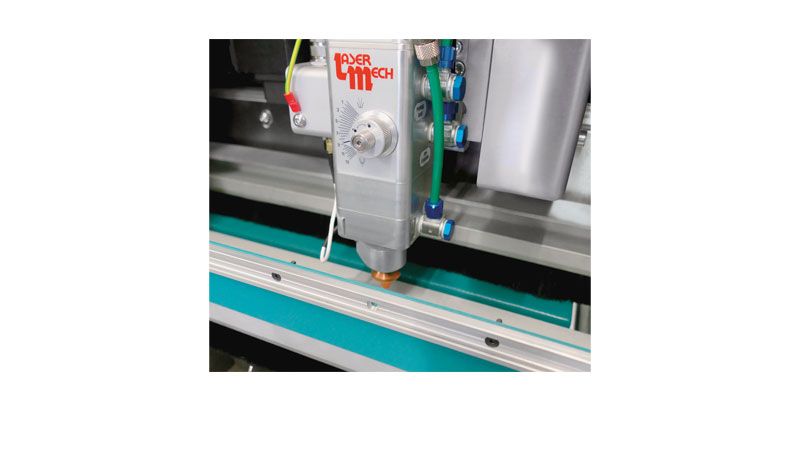

  • Dispositif de réglage de hauteur avec axe Z et capteur de distance intégré à la tête
  • Pilotage de la machine sur contrôleur à écran tactile avec bibliothèque de pièces selon logiciels (poissons, gousset, bride, platine, etc…)
> Commande numérique :
  • Commande numérique développée par JOUANEL INDUSTRIE
  • Pupitre de commande numérique mobile,
    avec grand écran tactile couleur 15’’
  • Programmes intuitifs et faciles d’utilisation
  • Création rapide de programmes par chantiers, par clients
  • Simulation de trajet
  • Visualisation à l'écran de l'avancement de la coupe
  • Gestion de la maintenance préventive de la machine
> Logiciels optionnels :
  Utilisation des logiciels CAMDUCT ou LIBELLULA spécifiques aux métiers du calorifugeage et de la ventilation. Ces logiciels permettent d’importer des fichiers de dessin .dwg ou .dxf ou d’importer des pièces directement depuis la bibliothèque fournie. Imbrication automatique des pièces. Au choix selon métiers, à commander avec la table laser.
