Système radio d'alarme sonore d'évacuation type 4

Répondant aux exigences du code du travail et du règlement de sécurité dans les ERP
pour les SSI de catégorie D ou E, ce système radio permet de diffuser un signal sonore
d'évacuation générale, à partir de déclencheurs manuels intégrés. Totalement autonome,
il ne nécessite ni câblage ni alimentation électrique externe.
FONCTIONNEMENT
Dès l'appui sur un déclencheur manuel, l'ensemble des sirènes diffuse un signal sonore
d'évacuation de type NFS 32-001 pendant une durée de cinq minutes.
Réf Desautel Désignation
04315025 Poste alarme radio sirène (sans DM)
04315005 Poste alarme radio sirène + déclencheur manuel

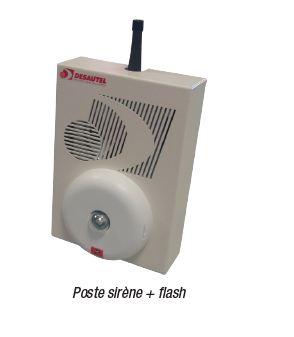

04315035 Poste alarme radio sirène + flash lumineux (sans DM)
0431518 Poste alarme radio flash lumineux (sans sirène)
04315045 Poste alarme radio à message enregistré + déclencheur manuel
04315055 Poste alarme radio à message enregistré (sans DM)
04315085 Poste alarme radio déclencheur manuel radio seul
04315165 Poste alarme radio répétiteur radio
04315065 Poste contrôleur
0431512 Poste alarme radio sirène étanche (sans DM)
0431514 Poste alarme radio à message enregistré étanche seul
0431517 Poste alarme radio répétiteur étanche
0431510 Poste alarme radio déclencheur manuel étanche seul
SYSTÈME RADIO D'ALARME SONORE
D'ÉVACUATION TYPE 4
AVANTAGES DU SYSTÈME
• Facilité d'installation : pas de câbles, simple fixation par vis des postes
• Adaptabilité aux modifications ou extensions de locaux, en déplaçant ou en ajoutant des
postes
• Extensible jusqu'à 127 postes sur un même système
• Portée du système radio : 150 mètres entre 2 postes en champ libre, 50 mètres en milieu
industriel*. Test de communication par LED à l'installation.
• Puissance sonore (95 dB à 2 mètres) : limitation du nombre de postes compte tenu de leur
couverture sonore. Adapté aux ambiances bruyantes dans l'industrie.
• Système autonome : ne nécessite aucune alimentation électrique externe.
• Solidité : antenne indémontable, boîtier métallique adapté à l'installation en milieu industriel.
• Fiabilité : émettant en 433 Mhz, le système n'est pas influencé par d'autres émetteurs de
même fréquence grâce à son protocole spécifique de codage.
• Maintenance aisée : limitée au changement des piles.
• (*) : la portée des émetteurs peut être pertubée par des obstacles. Lors de l'installation, le
test de réception par LED permet de valider aisément la position des postes.
• Livré avec piles, clef outil mixte de réarmement du déclencheur manuel, et une notice d'installation
CERTIFICATIONS
Ce système est conforme à la norme NFS 32-001.
Réf Desautel Désignation
04315025 Poste alarme radio sirène (sans DM)
04315005 Poste alarme radio sirène + déclencheur manuel
04315035 Poste alarme radio sirène + flash lumineux (sans DM)
0431518 Poste alarme radio flash lumineux (sans sirène)
04315045 Poste alarme radio à message enregistré + déclencheur manuel
04315055 Poste alarme radio à message enregistré (sans DM)
04315085 Poste alarme radio déclencheur manuel radio seul
04315165 Poste alarme radio répétiteur radio
04315065 Poste contrôleur
0431512 Poste alarme radio sirène étanche (sans DM)
0431514 Poste alarme radio à message enregistré étanche seul
0431517 Poste alarme radio répétiteur étanche
0431510 Poste alarme radio déclencheur manuel étanche seul
Réf Desautel Désignation
0431236 Volet de protection pour déclencheur manuel
Attention : un poste nécessite l'utilisation de 2 piles 9V et de 1 pile lithium 3,5V
0434215 Pile 9V
0431520 Pile lithium 3,5V
LA GAMME

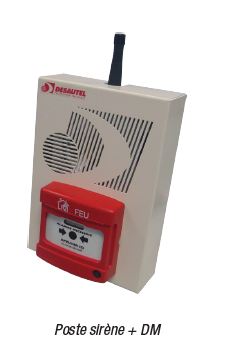

• Poste sirène + déclencheur manuel
- Fonctions : déclenchement de l'alarme ; sirène d'évacuation ; répétiteur radio
- Dimensions : 215 x 150 x 85 mm

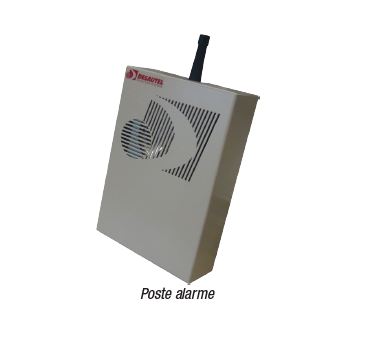

• Poste sirène
- Fonctions : sirène d'évacuation ; répétiteur radio
- Dimensions : 215 x 150 x 55 mm ; 290 x 190 x 102 mm (version étanche IP66)
• Poste message enregistré + déclencheur manuel
- Fonctions : déclenchement de l'alarme ; message enregistré d'évacuation ; répétiteur radio
- Possibilité de remplacer le message par défaut par un message personnalisé
- Dimensions : 215 x 150 x 85 mm

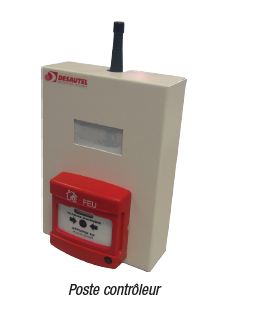

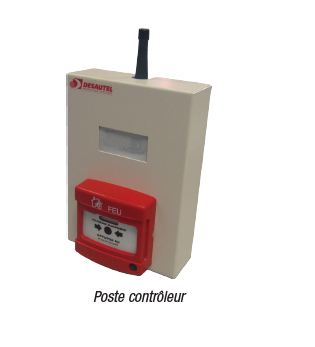

• Poste contrôleur
- Fonctions : Déclenchement de l'alarme ; buzzer signalant le déclenchement de l'alarme ;
répétiteur radio
- Indication par afficheur du numéro du poste ayant déclenché l'alarme
- Contact sec NO/NF permettant le report d'information du déclenchement de l'alarme
ou le pilotage d'asservissements
- Surveillance du niveau de charge des piles et indication par afficheur des numéros de poste
ayant un niveau de charge faible
- Contact sec NO/NF permettant le report d'information du niveau de charge faible des piles
- Dimensions : 215 x 150 x 85 mm

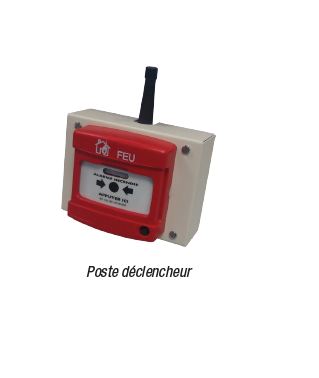

• Poste déclencheur manuel
- Fonctions : déclenchement de l'alarme ; répétiteur radio
- Dimensions : 138 x 103 x 80 mm ; 200 x 160 x 122 mm (version étanche IP66)
• Poste répétiteur
- Fonctions : répétiteur radio
- Dimensions : 138 x 103 x 55 mm ; 200 x 160 x 122 mm (version étanche IP66)
CARACTÉRISTIQUES
- Boîtiers :
- Non-étanche : Tôle acier laqué blanc, fermeture par 2 vis
- Étanche : Polycarbonate gris, fermeture par 4 vis 1/4 de tour (IP23)
- Déclencheur à membrane réarmable, conforme CE norme EN 54-11
- Sirène : puissance sonore de 95 dB à 2 mètres, son conforme NFS 32-001
- Alimentations :
- 1 pile lithium 3,5 V (radio)
- 2 piles 9 V (sirènes)
