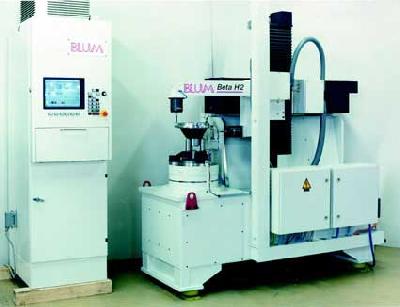

Système de mesure 2d production flexible beta h2

Détails de la machine :
Objets de mesure :
En général : Composants symétriques de rotation
Détail : Logements différentiels
Gamme de mesure :
Course de mesure X = 550 millimètres
Course de mesure Z = 400 millimètres
Exactitude/incertitude de mesure :
à une dimension (U1) = (2 + L [ mm]/250) µm
à deux dimensions (U2) = (3 + L [ mm]/150) µm
Caractéristiques de mesure :
Diamètres, longueurs, fin de bande axiale et radiale, forme et déviation de position du segment sphérique
Temps de mesure :
Détail : Approximativement. 2.5 à 3.5 minutes, selon le type d'objet et la portée de mesure
Intégration :
- objet manipulés par le chargeur de portique
- rétroaction des valeurs de compensation à 2 tours (boucle d'avertissement individuelle et SPC)
