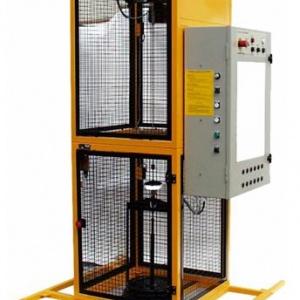

Système de levage slbe-c

Destiné à faire partie de la zone d'essais des systèmes électrotechnique, ce système a pour but de faire câbler par l'élève différent types de départs de moteur asynchrone.
Il est construit autour d'un palan électrique associé à un coffret de confinement intégré à l'ensemble.
Description technique :
Acier mécano soudé,
Protection de la zone de travail par une grille,
Portillon d'accès à la charge équipé d'un fin de course de sécurité et d'une serrure à clé.
Mécanisme de levage :
Palan électrique bi-vitesse à chaîne avec frein à manque de courant.
Moteur de levage bi-vitesse 200 W - 400 V triphasé,
Fin de course travail : haut et bas,
Hors-courses : haut et bas (forçage par bouton à clé),
Charge
Partie commande :
Le coffret de confinement fait partie intégrante du système. Il reçoit la platine câblée par l'élève. Nous vous proposons, en option, plusieurs lots de matériel permettant à l'élève de réaliser le câblage de cette platine :
Lot de matériel démarrage direct bi-vitesses à câbler
Lot de matériel variation de vitesse ATV71 à câbler
Le coffret de confinement comprend également un disjoncteur différentiel, une fin de course de sécurité sur la porte du coffret et un bloc logique de sécurité qui autorise la mise sous tension de la platine.
