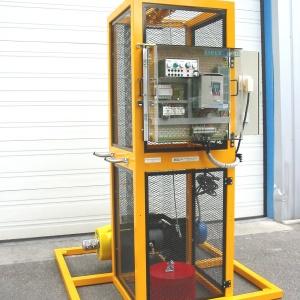

Système de levage bsl1200

Destiné à faire partie de la zone d'essais des systèmes électrotechnique, ce système a pour but de faire câbler par l'élève différent types de départs de moteur asynchrone.
Il est construit autour d'un palan électrique associé à un coffret de confinement intégré à l'ensemble.
Description technique :
Charpente :
Composée d'une assise 1620 x 1500 mm, d'un module (2 ou 3 éléments).
Réglage de niveau possible pour plancher inégal : écrous d'ancrage au sol soudés aux 4 coins de l'assise.
Protection : grillage en tôle déployée de 8 mm
Accès : par portillon situé sur l'assise avec contact électrique de fermeture et verrouillage à clef.
Masse totale en état de fonctionnement (avec la charge 250 kg, le moteur C.C. et la platine variateur) : 680 kg
Mécanisme :
Motoréducteur à la base de l'ensemble,
Force : 350 da N
Vitesse : 20 m/min
Capacité d'enroulement en levage : 24 m de câble diam. 5 mm en 1er couche
Réducteur à trains parallèles
Tambour fileté
Frein électromagnétique à manque de courant sur l'arbre lent en sortie de tambour
Fin de course rotatif à 6 contacts réglables
Charge : modulaire.
Fin de course haut et bas.
Hors course haut et bas, reprise des commandes par contact à clef.
