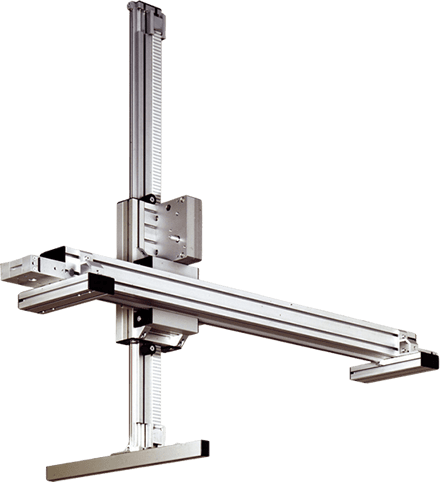

Système de guidage linéaire LR

Les modules linéaires MiniTec sont des systèmes de guidage en translation précis, qui présentent des caractéristiques de performances élevées pour des dimensions compactes.

Ce système repose sur des galets, des roulements à billes et des arbres de précision diamètre 12 mm en XC 55, ce qui permet de réaliser des guidages de longueur importante.
Les chariots sont équipés de 2 rangées de galets et leurs chemins de roulement ont une forme arrondie.

Pour des charges importantes, les chariots peuvent être équipés de plusieurs galets. Les galets sont fixés à l'aide d'un raccord ne nécessitant pas l'utilisation de profilés spécifiques. De cette façon, le montage garde toute sa rigidité.
