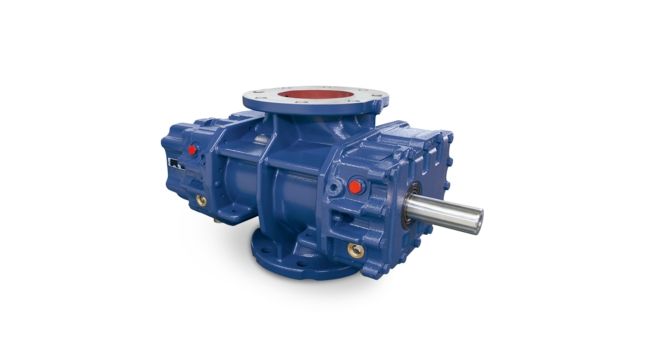

Surpresseur à pistons rotatifs à étages - aerzen france - débit 30 à 65000 m3/h
Description
Surpresseur solide à 3 lobes pour l'ingénierie industrielle Adapté à une grande variété d'applications. Disponible en version standard en 22 dimensions (GM 3 S à GM 1080 L).
CONCEPTION Surpresseur avec rotors à 3 lobes et deux canaux de préadmission moulés du côté du cylindre d'évacuation, pour réduire le bruit par réduction des pulsations. Coque nervurée à refroidissement d'air. Cylindre du surpresseur non divisé jusqu'à la taille GM 400 L. À partir de la taille GM 430 S, les cylindres sont divisés horizontalement. Jusqu'à la taille GM 80 L, le pied du surpresseur est boulonné, les dimensions plus larges sont moulées. Approvisionnement en huile de lubrification par barbotage.
MATÉRIAUX Pièces de la coque (cylindre, plaques latérales, boîtier et couvercle) faites en GG-20. Arbres faits en C 45 N et rotors faits en C 45 N (GM 3 S jusqu'au GM 80 L). Les arbres et les rotors sont forgés en une seule pièce. Pour les tailles GM 90 S et GM 130 L, les pistons et les arbres sont moulés en une seule pièce EN-GJS-500-7 (GGG50). Rotors faits en EN-GJS-400-15 (GGG40). (Du GM 150 S jusqu'au GM 1080 L) pignons de synchronisation à denture oblique fabriqués en 16 Mn Cr 5E. Si vous avez besoin d'autres matériaux, veuillez le demander.
JOINTS DES ARBRES Joint de la chambre de transport sous forme de joints à bagues à 4 pistons, avec glissières à huile à chaque extrémité de l'arbre. Sur demande, 4 pistons avec joint à bague radiaux sont disponibles. Arbre de transmission avec joint à bague radial. En cas de conception étanche au gaz de l'arbre de transmission, 2 joints à bague radiaux sont utilisés, avec un piège à graisse intermédiaire.
CONCEPTION Surpresseur avec rotors à 3 lobes et deux canaux de préadmission moulés du côté du cylindre d'évacuation, pour réduire le bruit par réduction des pulsations. Coque nervurée à refroidissement d'air. Cylindre du surpresseur non divisé jusqu'à la taille GM 400 L. À partir de la taille GM 430 S, les cylindres sont divisés horizontalement. Jusqu'à la taille GM 80 L, le pied du surpresseur est boulonné, les dimensions plus larges sont moulées. Approvisionnement en huile de lubrification par barbotage.
MATÉRIAUX Pièces de la coque (cylindre, plaques latérales, boîtier et couvercle) faites en GG-20. Arbres faits en C 45 N et rotors faits en C 45 N (GM 3 S jusqu'au GM 80 L). Les arbres et les rotors sont forgés en une seule pièce. Pour les tailles GM 90 S et GM 130 L, les pistons et les arbres sont moulés en une seule pièce EN-GJS-500-7 (GGG50). Rotors faits en EN-GJS-400-15 (GGG40). (Du GM 150 S jusqu'au GM 1080 L) pignons de synchronisation à denture oblique fabriqués en 16 Mn Cr 5E. Si vous avez besoin d'autres matériaux, veuillez le demander.
JOINTS DES ARBRES Joint de la chambre de transport sous forme de joints à bagues à 4 pistons, avec glissières à huile à chaque extrémité de l'arbre. Sur demande, 4 pistons avec joint à bague radiaux sont disponibles. Arbre de transmission avec joint à bague radial. En cas de conception étanche au gaz de l'arbre de transmission, 2 joints à bague radiaux sont utilisés, avec un piège à graisse intermédiaire.
