Support magnétiques de bridage pour matériaux ferromagnétiques - MAGNASLOT
Description

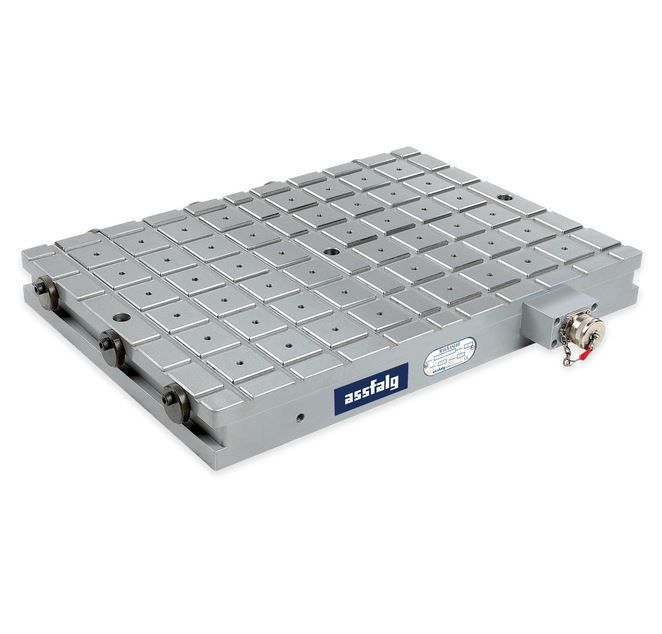

La plaque polaire carrée électropermanente Magnaslot brevetée (EPM) a une surface entièrement en acier. C'est la solution parfaite pour serrer des matériaux ferromagnétiques sur des machines-outils en toute sécurité et avec un bon rendement énergétique. Elle protège également contre l'usure et évite les poches de chaleur.
L'utilisation de rallonges de pôle permet de serrer la pièce en relief. Il est possible de compenser les irrégularités, d'éviter les déformations et de réduire considérablement les tensions. Le Magnaslot existe avec pôle carré P50 et P75.
Caractéristiques [HD 50]
- Taille des pôles 50×50 mm
- Force d'adhérence ≥ 400 kg, par pôle
- Profondeur de pénétration du champ magnétique pour un niveau maximal d'adhérence jusqu'à 12 mm
- Au minimum 8 pôles doivent être utilisés pour obtenir une force de serrage optimale
Caractéristiques [HD 75]
- Taille des pôles 75×75 mm
- Force d'adhérence ≥ 900 kg par pôle
- Profondeur de pénétration du champ magnétique pour unniveau maximal d'adhérence jusqu'à 24 mm
- Au minimum 4 pôles doivent être utilisés pour obtenir une force de serrage optimale
Avantages pour les professionnels
- Réduction drastique du temps d'équipement
- Usinage sur 5 côtés pour un positionnement simple et rapide de la pièce
- Usinage sans vibration et répartition régulière de la force d'adhérence sur la totalité de la surface de serrage magnétique
- Possibilités de parallélismes plans de jusqu'à 0,01 mm sur la pièce avec des extensions polaires
- Exploitation totale de la machine, car il n'y a pas d'arêtes gênantes comme pour le serrage mécanique
- Maintien sans gauchissement des pièces brutes ou irrégulières, car le serrage formant est rendu possible par le moyen d'extensions de pôles fixes et mobiles (plus de rembourrage pour caler la pièce !)
- Ajustement facile de la force d'adhérence magnétique sur les pièces fines ou lors de l'orientation par le moyen de la régulation de la force d'adhérence
- Idéal pour le fraisage, car son champ magnétique agit sur les axes X et Y
Modèles disponibles
- 304 HD 75
- 306 HD 75
- 308 HD 75
- 404 HD 75
- 406 HD 75
- 408 HD 75
- 410 HD 75
- 508 HD 75
- 510 HD 75
- 606 HD 75
- 608 HD 75
- 610 HD 75
