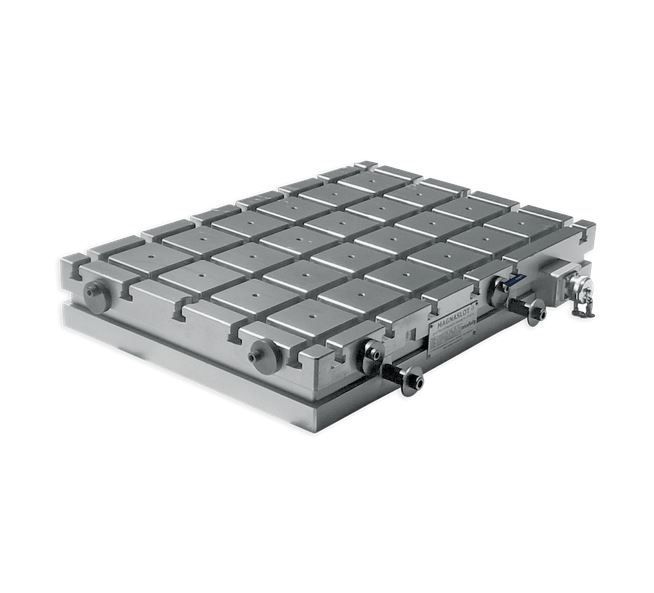

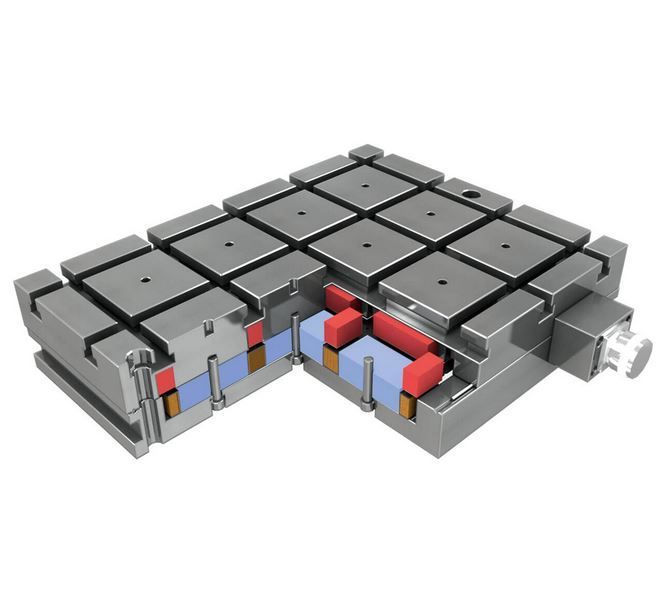

La plaque rectangulaire polaire électro-permanente brevetée (EPM) avec rainure en T rassemble les avantages du serrage magnétique et mécanique en une plaque. Elle représente la solution parfaite pour serrer les matériaux magnétiques et non-magnétique de manière sûre et efficace en énergie sur les machines-outils. Cette plaque n'existe qu'avec le pôle carré P75T.
Caractéristiques- Taille des pôles 75×75 mm

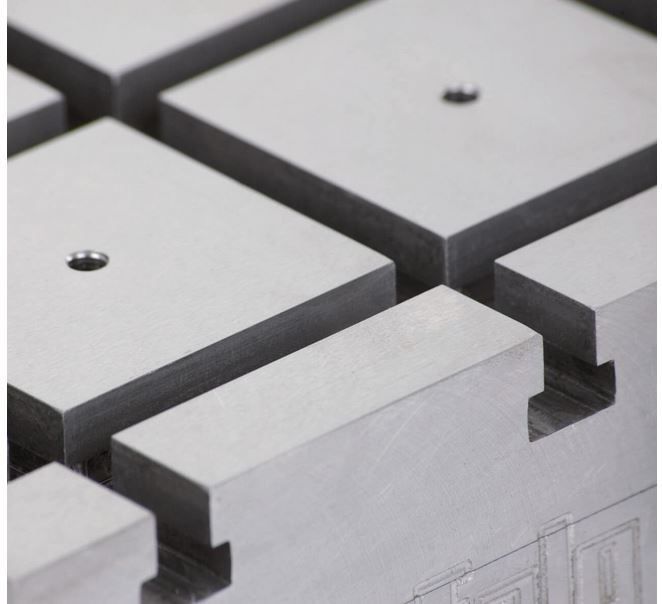

- Rainures en T pour le serrage mécanique
- Force d'adhérence ≥ 900 kg par pôle
- Profondeur de pénétration du champ magnétique pour unniveau maximal d'adhérence jusqu'à 25 mm
- Entièrement composée d'un corps en acier massif, c'est la meilleure protection contre les copeaux brûlants et le liquide de refroidissement

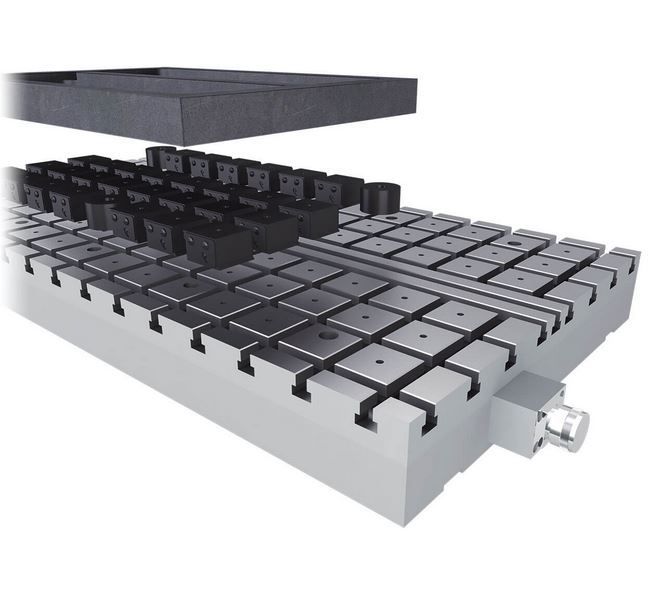

- En utilisant des extensions de pôle, les pièces non formées peuvent être serrées sans gauchissement
- Diminution de la durée d'équipement
Domaines d'application
- Traitement sur 5 faces de la pièce en un serrage
- Pour le serrage de petites et grandes pièces lors des travaux de fraisage et le serrage grossier et fin
- Serrage des substances magnétiques et non-magnétiques

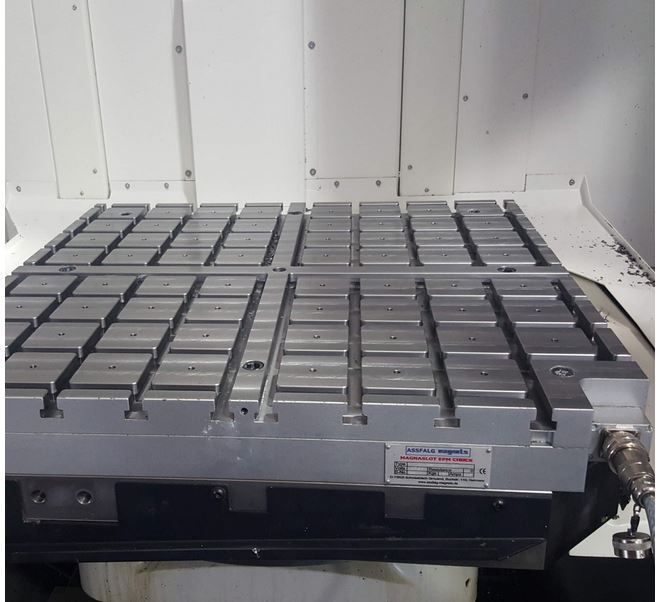

- L'assemblage de plusieurs plaques EPM permet l'usinage de pièces plus grandes
Données techniques
304 HD 75T
Dimensions [L×LxH] : 327 x 425 x 93 mm
Nombre de pôles : 12
Poids : 90 kg
Réf. : 48887
406 HD 75T
Dimensions [L×LxH] : 415 x 601 x 93 mm
Nombre de pôles : 24
Poids : 160 kg
Réf. : 49010
508 HD 75T
Dimensions [L×LxH] : 503 x 815 x 93 mm
Nombre de pôles : 40
Poids : 250 kg
Réf. : 51870
610 HD 75T
Dimensions [L×LxH] : 591 x 1.029 x 93 mm
Nombre de pôles : 60
Poids : 370 kg
Réf. : 49986
