Machine d'essai mono-colonne Stentor II CC

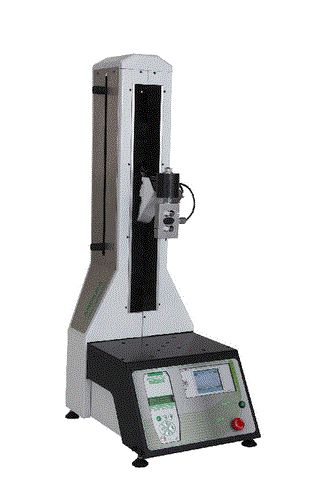

Machine d'essai universelle Stentor II CC
Points forts :

• 3 capacités : 1 kN, 2 kN et 5 kN
• Logiciel de mesure performant et intuitif
• Machine de table compacte
• Traçabilité complète

Code du produit : STENTOR II CC
À partir de : 8,000.00€
Disponibilité : 2 à 3 semaines
Une mécanique de précision
Les machines d'essais de la gamme Stentor II CC sont les systèmes de mesure de force les plus évolués de la gamme Andilog. Elles sont conçues pour réaliser les essais de traction et compression complexes dans les laboratoires qualité et la production. Pilotées par ordinateur, elles permettent de programmer des séquences de test en plusieurs étapes et de conserver l'ensemble de vos résultats très facilement. L'interface intuitive du logiciel facilite aussi bien la programmation que l'utilisation par les opérateurs.
La machine d'essai Stentor II CC est composée de deux parties :

• Son bâti mécanique avec le capteur de force et l'interface de commande
• Le logiciel de pilotage

Le banc mécanique de traction compression d'une grande rigidité est disponible en 3 versions :

• 1 000 N avec une course de 250 mm
• 2 000 N avec une course de 350 mm
• 5 000 N avec une course de 350 mm

Capteurs de force interchangeables
Ce bâti est équipé d'un capteur de force en S de haute précision offrant des performances élevées en termes de précision de mesure et de répétabilité. Il est possible d'avoir plusieurs capteurs de capacités différentes sur le même bâti grâce à la technologie de reconnaissance automatique SPIP.
Le déplacement du capteur est effectué par un coulisseau mobile guidé par un rail de précision à faible frottement et une vis à bille pré-contrainte pour garantir un jeu minimum.
La table du bâti est équipée de trous taraudés permettant de fixer des outillages et mors pour le maintien des échantillons à tester. La grande dimension de la table permet de positionner des échantillons allant jusqu'à 200 mm de diamètre.
Logiciel d'essai performant Califort
La machine d'essai Stentor CC est pilotée par le logiciel Califort. Ce logiciel pour PC permet de mettre en œuvre des essais avancés avec une programmation par séquences. Il réalise l'acquisition des courbes de mesure force/déplacement et enregistre automatiquement les résultats de vos mesures (rupture, moyenne...).
Le logiciel Califort offre la possibilité d'exporter vos données sous Excel pour une utilisation dans une base de données ou des analyses complémentaires. Il édite aussi des rapports sous Microsoft Word pour archivage ou transmission à des clients.
La programmation du Stentor CC se fait par séquence. Vous définissez simplement séquence par séquence ce que doit réaliser le bâti (monter/descendre, quelle vitesse, conditions d'arrêt) et les calculs qui doivent être réalisés. Une fois programmées, les séquences sont sauvegardées et protégées par mot de passe. L'opérateur a juste à charger le programme et appuyer sur démarrer pour lancer son essai.

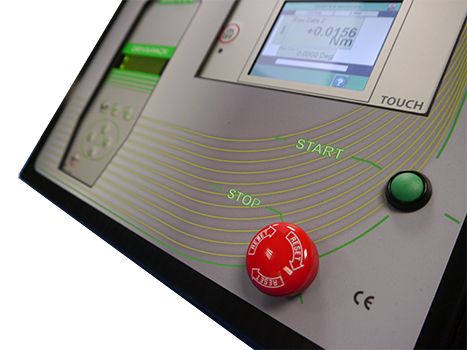

Interface de commande manuelle
Les machines d'essais Stentor CC intègrent dans le bâti une console de pilotage et de mesure. La console de pilotage manuelle permet de déplacer la traverse de la machine d'essai pour se mettre en position avant les mesures ou pour ajuster les premiers essais. Elle indique en temps réel la vitesse de déplacement et la position. Elle dispose de commandes de vitesses rapides et lentes (réglables).
L'interface de mesure dispose d'un écran tactile couleur permettant une utilisation des machines sans logiciel ou pour une approche manuelle. Cette interface affiche en temps réel les grandeurs mesurées de force et de déplacement.
Système inclus :

• Machine d'essai Stentor CC en version 1 000 N, 2 000 N ou 5 000 N
• Un capteur de force (9 capacités disponibles entre 10 N et 5 kN)
• Logiciel d'essai Califort
• L'ensemble des câbles de communication (2 ports USB nécessaires)
• Câbles d'alimentation (fonctionne sur 110 V et 220 V)
• Manuel d'utilisation

L'ordinateur pour le pilotage peut être fourni en option
Configuration minimale de l'ordinateur :

• Windows 7, 8 ou 10
• Processeur 32 bits ou 64 bits 1 GHz
• RAM : 2 Go
• Écran : 1280x800 px
• 2 ports USB disponibles

Caractéristiques métrologiques :

• Précision force : 0.1 % Pleine Échelle
• Résolution Force : 1/10 000 Pleine Échelle
• Précision course : 0.1 mm pour 300 mm
• Résolution course : 0.002 mm
• Vitesse d'acquisition sur les capteurs : 1 000 Hz
• Certificat d'étalonnage de force rattaché COFRAC

Caractéristiques techniques :

• Mesure en traction et compression
• Vitesse déplacement selon capacité : 5 à 700 mm/min (Stentor 1 kN), 3-300 mm (Stentor 2 et 5 kN)
• Course : 250 mm (Stentor 1 kN), 350 mm (Stentor 2 et 5 kN)
• Grand choix de mors, fixations, accessoires et utilitaires
• Vitesse de transmission vers PC : ajustable de 100 Hz à 1 000 Hz
