Stentor ii cc - machine d'essai mono-colonne - andilog

Points forts:
3 capacités 1kN, 2kN et 5kN
Logiciel de mesure performant et intuitif
Machine de table compacte
Traçabilité complète
Une mécanique de précision
Les machines d'essais de la gamme Stentor II CC sont les systèmes de mesure de force les plus évolués de la gamme Andilog. Ils sont conçus pour réaliser les essais de traction et compression complexes dans les laboratoires qualité et la production. Pilotés par ordinateur, ils permettent de programmer des séquences de test en plusieurs étapes et de conserver l'ensemble de vos résultats très facilement. L'interface intuitive du logiciel facilite aussi bien la programmation que l'utilisation par les opérateurs.

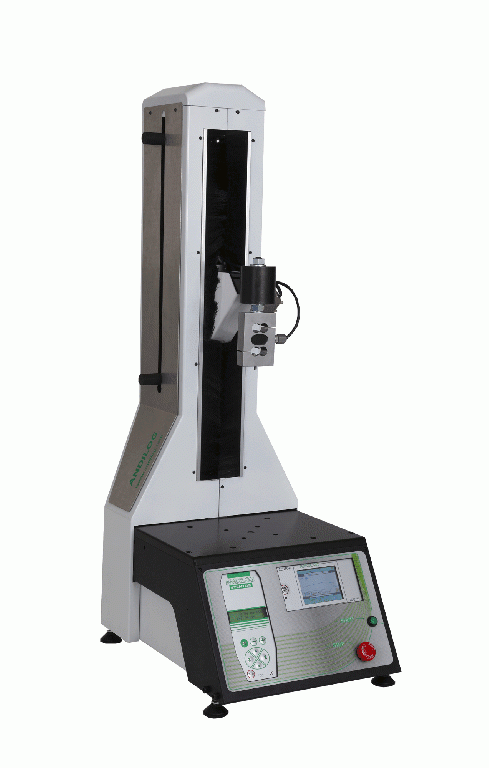

La machine d'essai Stentor II CC est composée de deux parties, son bâti mécanique avec le capteur de force et l'interface de commande, et le logiciel de pilotage. Le banc mécanique de traction compression d'une grande rigidité disponible en 3 versions :
- 1 000N avec une course de 250mm
- 2 000N avec une course de 350mm
- 5 000N avec une course de 350mm
Capteurs de force interchangeables
Ce bâti est équipé d'un capteur de force en S de haute précision offrant des performances élevées en terme de précision de mesure et de répétabilité. Il est possible d'avoir plusieurs capteurs de capacités différentes sur le même bâti grâce à la technologie de reconnaissance automatique SPIP.
Le déplacement du capteur est effectuée par un coulisseau mobile guidé par un rail de précision faible frottement et une vis à bille pré-contrainte pour garantir un jeu minimum.
La table du bâti est équipée de trous taraudés permettant de venir fixer des outillages et mors pour le maintien des échantillons à tester. La grande dimension de la table permet de positionner des échantillons allant jusqu'à 200 mm de diamètre.

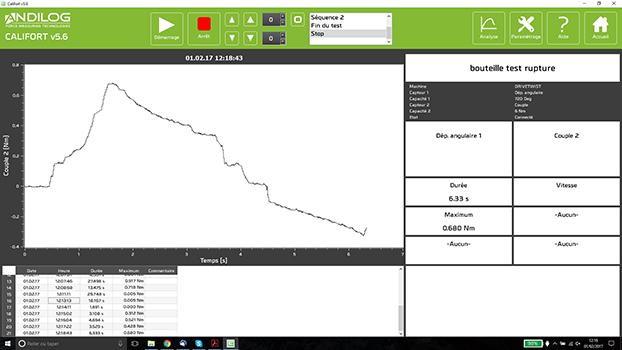

Logiciel d'essai performant Califort
La machine d'essai Stentor CC est pilotée par le logiciel Califort. Ce logiciel pour PC permet de mettre en oeuvre des essais avancés avec une programmation par séquences. Il réalise l'acquisition des courbes de mesure force/déplacement et enregistre automatiquement les résultats de vos mesures (rupture, moyenne...).
Le logiciel Califort offre la possiblité d'exporter aussi vos données sous Excel pour une utilisation dans une base de données ou des analyses complémentaires. Il édite aussi des rappports sous Micosoft Word pour archivage ou transmission à des clients.
La programmation du Stentor CC se fait par séquence. Vous définissez simplement séquence par séquence ce que doit réaliser le bâti (monter/descendre, quelle vitesse, conditions d'arrêt) et les calculs qui doivent être réalisés. Une fois programmée les séquences sont sauvegardées et protégées par mot de passe. L'opérateur a juste à charger le programme et appuyer sur démarrer pour lancer son essai.

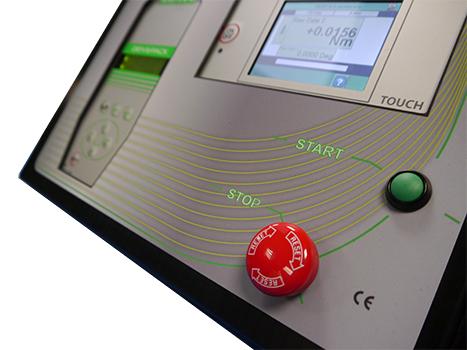

Interface de commande manuelle
Les machines d'essais Stentor CC intègrent dans le bâti une console de pilotage et de mesure. La console de pilotage manuelle permet de déplacer la traverse de la machine d'essai pour se mettre en position avant les mesures ou pour ajuster les premiers essais. Elle indique en temps réelle la vitesse de déplacement et la position. Elle dispose de commandes de vitesses rapides et lente (réglable).
L'interface de mesure dispose d'un écran tactile couleur permettant une utilisation des machines sans logiciel ou pour une approche manuelle. Cette interface affiche en temps réel
les grandeurs mesurées de force et de déplacement.
