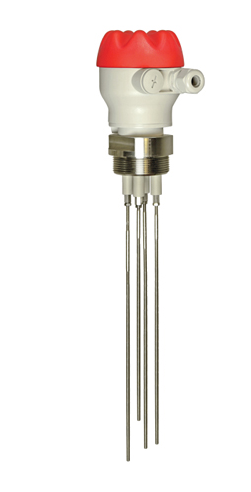

Ste, sonde de niveau résistive
Description
Pour liquides avec conductivité > 6,6 ?S
ou résistance < 150 k?
1 à 5 électrodes inox 316 L ou Titane,
ajustables en longueur
PRINCIPE
La variation de résistance électrique provoquée par la présence de fluide entre deux électrodes est transformée en un signal tout ou rien par le relais de niveau (voir relais de niveau ES 2001 - Doc 530-01).
APPLICATIONS
Contrôle ou régulation de niveau en réservoirs ouverts ou fermés, en canal etc.Contrôle de présence/absence de fluide (détection de fuite, tuyauterie vide, détection de marche à sec pour les pompes).
DESCRIPTION
L´électrode de niveau STE fonctionnant avec le relais de niveau ES 2001 est une détection de niveau pour liquides conducteurs. Selon les modèles on peut détecter jusqu´a 5 niveaux (en prenant la cuve comme électrode de référence). Cet appareil n´est pas adapté pour les liquides chargés d´hydrocarbures ou de graisses ou pour toute autre application ou une couche isolante est susceptible de se déposer sur les électrodes.
CARACTERISTIQUES TECHNIQUES
Electrodes : Sondes de 1 à 5 électrodes ajustables à la hauteur désirée
Longueur standard 500 mm
Longueur maxi 2000 mm (au delà voir DOC 542-01)
Tige Inox 316 L, Ø 4 filetage M4
VERSIONS SPECIALES
- Support et tige Titane, Ø 5 filetage M5
- Gaine thermorétractable Polyolefine (maxi 100 °C)
(Pour éviter les ponts conductifs par le fluide ou lorsque
les électrodes sont trop longues et risquent de se toucher)
Pression : 6 bar / 20 °C
1 bar / 100 °C
(Version pour pression élevée sur demande)
T°ambiante : -20 ... +60 °C
T° fluide : -5 ... +100 °C
Connexion : Boîtier PP, IP 65, sortie sur PE 9,
(sondes avec 1 à 3 électrodes)
Boîtier plastique PBT renforcé fibre de verre,
IP 65, (EN 60 529) avec sortie sur M20 x 1,5
(sondes avec 4 à 5 électrodes)
Raccordement : PPH ou Inox 316 Ti
1/2?, 1 1/4?, ou 2? Gaz
Accessoire : Relais de niveau ES 2001
PRECAUTIONS D?INSTALLATION
Privilégier un montage ?Position verticale?, sur le sommet du bac. En cas d?impossibilité, opter pour un montage latéral orienté à 45° vers le bas (toujours penser aux ponts conducteurs de liquide qui simulent la présence de fluide de par le principe même du contrôle).
Vérifier les limites de température, pression et résistances chimiques des matériaux en contact avec le fluide (attention aux vapeurs). Notre service technique se tient à votre service pour vous confirmer les caractéristiques de résistance chimique. Eviter le montage d'une sonde avec raccord PPH sur un bossage métallique, (destruction rapide des filets). Dans le cas de liquides agités, veiller à ce que les tiges ne puissent se toucher, soit en les éloignant par un jeu d?entretoises (en option), soit en les isolant dans un tube tranquillisateur, soit encore en les isolant par une gaine thermorétractable. Dans le cas des liquides colmatants ou avec une phase vapeur, éviter la possibilité de formation d'un pont conducteur de produit entre 2 électrodes.
Prévoir le bon nombre d'électrodes : 1 par point de niveau +1 électrode de référence si le réservoir est en matériau isolant.
ou résistance < 150 k?
1 à 5 électrodes inox 316 L ou Titane,
ajustables en longueur
PRINCIPE
La variation de résistance électrique provoquée par la présence de fluide entre deux électrodes est transformée en un signal tout ou rien par le relais de niveau (voir relais de niveau ES 2001 - Doc 530-01).
APPLICATIONS
Contrôle ou régulation de niveau en réservoirs ouverts ou fermés, en canal etc.Contrôle de présence/absence de fluide (détection de fuite, tuyauterie vide, détection de marche à sec pour les pompes).
DESCRIPTION
L´électrode de niveau STE fonctionnant avec le relais de niveau ES 2001 est une détection de niveau pour liquides conducteurs. Selon les modèles on peut détecter jusqu´a 5 niveaux (en prenant la cuve comme électrode de référence). Cet appareil n´est pas adapté pour les liquides chargés d´hydrocarbures ou de graisses ou pour toute autre application ou une couche isolante est susceptible de se déposer sur les électrodes.
CARACTERISTIQUES TECHNIQUES
Electrodes : Sondes de 1 à 5 électrodes ajustables à la hauteur désirée
Longueur standard 500 mm
Longueur maxi 2000 mm (au delà voir DOC 542-01)
Tige Inox 316 L, Ø 4 filetage M4
VERSIONS SPECIALES
- Support et tige Titane, Ø 5 filetage M5
- Gaine thermorétractable Polyolefine (maxi 100 °C)
(Pour éviter les ponts conductifs par le fluide ou lorsque
les électrodes sont trop longues et risquent de se toucher)
Pression : 6 bar / 20 °C
1 bar / 100 °C
(Version pour pression élevée sur demande)
T°ambiante : -20 ... +60 °C
T° fluide : -5 ... +100 °C
Connexion : Boîtier PP, IP 65, sortie sur PE 9,
(sondes avec 1 à 3 électrodes)
Boîtier plastique PBT renforcé fibre de verre,
IP 65, (EN 60 529) avec sortie sur M20 x 1,5
(sondes avec 4 à 5 électrodes)
Raccordement : PPH ou Inox 316 Ti
1/2?, 1 1/4?, ou 2? Gaz
Accessoire : Relais de niveau ES 2001
PRECAUTIONS D?INSTALLATION
Privilégier un montage ?Position verticale?, sur le sommet du bac. En cas d?impossibilité, opter pour un montage latéral orienté à 45° vers le bas (toujours penser aux ponts conducteurs de liquide qui simulent la présence de fluide de par le principe même du contrôle).
Vérifier les limites de température, pression et résistances chimiques des matériaux en contact avec le fluide (attention aux vapeurs). Notre service technique se tient à votre service pour vous confirmer les caractéristiques de résistance chimique. Eviter le montage d'une sonde avec raccord PPH sur un bossage métallique, (destruction rapide des filets). Dans le cas de liquides agités, veiller à ce que les tiges ne puissent se toucher, soit en les éloignant par un jeu d?entretoises (en option), soit en les isolant dans un tube tranquillisateur, soit encore en les isolant par une gaine thermorétractable. Dans le cas des liquides colmatants ou avec une phase vapeur, éviter la possibilité de formation d'un pont conducteur de produit entre 2 électrodes.
Prévoir le bon nombre d'électrodes : 1 par point de niveau +1 électrode de référence si le réservoir est en matériau isolant.
Caractéristiques
Modèle
électrode
Mécanisme
conductif
