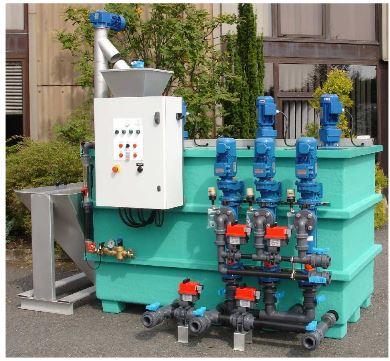

Station de préparation de réactif autofloc type 85…

Poudre :
Le floculant est stocké dans une trémie alimentant un doseur volumétrique à débit variable.
Émulsion :
Le floculant stocké dans une cuve alimente une pompe doseuse volumétrique à débit variable.
Une station se compose d’une cuve principale cloisonnée en 3 parties :
- Les deux premiers bacs assurent la maturation, avec un temps de séjour nécessaire au gonflement des chaînes moléculaires du floculant.
- Le troisième bac est muni d’une régulation permettant d’automatiser la station :
> Niveau très haut : ALARME (sécurité) > niveau haut : arrêt eau temporisé + arrêt poudre > niveau bas : admission eau temporisée + admission poudre > niveau très bas : arrêt pompe doseuse (sécurité). Le bac de stockage permet d’alimenter les pompes finales. Les bacs sont agités avec des agitateurs vitesse lente.
L’armoire de commande regroupe toutes les alimentations (agitateurs, doseur, électrovanne, régulation, sécurité)
Un débitmètre indique le débit traversant avec un contact mini qui met la station en alarme manque eau et coupe le doseur à poudre. Le pourcentage de dilution est obtenu en jouant sur l’arrivée ainsi que sur le débit du floculant.
