STATION DE BASE HF-90 SSB
Radio BLU avec Évasion de Fréquence

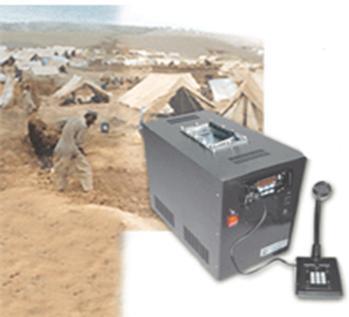

La Station de Base Q-MAC HF-90 HF SSB est un système radio conçu spécifiquement pour des applications en terrain difficile. Sa conception très étudiée lui permet une utilisation fixe ou mobile. Le Q-MAC HF-90 fonctionne avec une alimentation AC ou sur batterie de secours (7Ah) rechargeable par des panneaux solaires ou par une alimentation DC.La station de base est livrée complète avec une antenne large bande dipole-multi wire.
Avec 255 canaux programmables, une couverture de fréquence de 2 à 30MHz et une utilisation facile, elle peut être opérationnel très rapidement après une courte formation de ses opérateurs.
Toutes les fonctions du Q-MAC HF-90 sont programmables à partir du clavier DTMF du micro ou d’un PC. La station est livrée avec une antenne large bande. Un modem à haut débit, une clef morse, un générateur de courant manuel, des panneaux solaires sont disponibles en option.
Le choix des composants de haute qualité GaAs FET permet une qualité supérieure de réception des faibles signaux ainsi qu’une dynamique élevée. Les cartes internes sont accessibles par 4 vis. Les connecteurs ont des contacts en or pour plus de fiabilité.
Le changement d’une carte interne de la radio ne prend que quatre minutes en moyenne.
Le contrôle de qualité effectué sur les radios HF Q-MAC permet un temps moyen entre réparations (MTBF) de 6000 heures d’utilisation. Toutes les radios Q-MAC sont commercialisées avec une garantie fabricant de 3 ans.
GÉNÉRAL
Gamme de fréquence : 2 - 30 MHz
Modes opératoire: USB, LSB(J3E),CW,ECCM (option), AM (réception seulement)FSK
Nombre de canaux : 255
Définition de canal : 100 Hz
Tension d’alimentation : 12 - 24V DC (nominal)
Puissance absorbée :
émission : 2A - 10A (en fonction de la puissance préréglée)
réception : 310 mA
Stabilité de fréquence : ± 2ppm
Impédance : 50W.
Connecteur de l’antenne : BNC
Combinés : micro haut-parleur DTMF (signalisation multi-fréquence)micro/combiné
Système «Selcall» : basé sur le CCIR 493-4 (norme Australienne)
Programmation : à partir de la face avant et du micro/combiné DTMF IBM PC 4800,8,1,N
Bite : Tests micro,Rx, Tx
MTTR : 4 minutes
MTBF : 6000 heures
Batterie interne de secours : 12V - 7Ah
CARACTERISTIQUE MÉCANIQUES
Dimensions : 200(L) x 280(H) x 380(P)
Poids : 20kg
Présentation : boîtier en métal extrudé avec panneau face avant et dissipateur de chaleur
Dimensions : 200(L) x 280(H) x 380(P)
Poids : 20kg
Présentation : boîtier en métal extrudé avec panneau face avant et dissipateur de chaleur
ENVIRONNEMENT
Température de fonctionnement : -30° - +60°C
Température de stockage : 30° - +80°C
Classement : MIL-STD 810F Immersion, choc, vibration température, poussière.
ÉMETTEUR
Puissance de sortie : 50W PEP de 2 - 12 MHz (puissance diminuant) de 12 - 30 MHz
Annomalie de la bande latérale : < -45dB
Suppression de l’onde porteuse : < -50dB
Suppression harmonique : <-40dB
Réponse acoustique: 270 Hz-2800 Hz
RÉCEPTEUR
Sensibilité : 0,25µV pour 10dB S+S/N
Sélectivité : 2,3 kHz @ -6dB4,8 kHz @ -60dB
Réjection d’image : <-50dB
Intermodulation : < -70dB
Interception de 3e ordre : + 18dBm (GaAsFET mixer)
Fréquences intermédiaires : 83,16 MHz, 455 kHz
Contrôle automatique de gain : > 3dB de 3µV à 1V
Réponse acoustique : 270 Hz - 2800 Hz
Sortie audio : 2 Watt
Impédance de charge audio : 8W.
ACCESSOIRES
Modem transmission de Data haut débit,
Générateur manuel,
Panneaux solaires,
Clé morse,
Antennes,
Chargeur AC/DC,
Logiciel de programmation.
SAUT DE FRÉQUENCE
Mode: SSB (J3E) voie plus FSK sync
Nombre de sauts : 5 sauts de fréquence/sec
Nombre de canaux : 256 par bande
Nombre de bande : 103 (de 2 à 30 MHz)
Type de séquence : pseudo-random
Temps moyen de synchro. : 26 secs
Nombre de canaux de synchro. : 8
Code de configuration radio : 11dec. digits par le DTMF
Code binaire : 56 bits
Nombre de codes possibles : 7.2 x 1016
Algorithme : DES modifié
