Spreader pour conteneur ISO avec structures mécano-soudées, structure H, cadre rectangulaire, traverses de levage TP20 et TP40

Les dimensionnements des conteneurs et leurs coins ISO aux 8 extrémités sont strictement règlementées. Ceci permet l'utilisation mondiale des mêmes outillages de manutention et de transport.

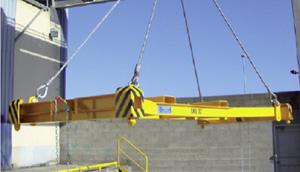

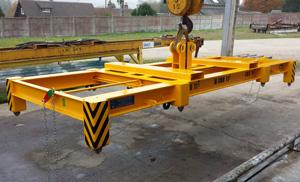

Les palonniers spécifiques pour conteneurs sont appelés « SPREADER(S)®». La structure d'un spreader est constituée d'une structure « H » (plus souple) ou d'un cadre rectangulaire (rigide). Le lien entre le spreader et le crochet de la grue se fait par 4 câbles ou par un accrochage direct et la conception « H » s'adapte aux légères déformations des coins des conteneurs.

Les spreaders (palonniers de manutention des conteneurs ISO) sont des structures mécano-soudées et sont soumis à un contrôle de construction et de performance très strict.


Ces moyens de levage sont en France, comme dans de nombreux pays, soumis à une série de tests individuels effectués par un organisme officiel agréé (BV, Germanischer Lloyd, etc…) avant toute utilisation. Le rapport des tests est à remettre au futur utilisateur.

Il faut savoir qu'un conteneur 20' a des passages de fourches pour chariot élévateur ; un conteneur 40' n'a pas de passage de fourches (sauf exception).

Le verrouillage et déverrouillage du spreader au conteneur se fait manuellement (à partir du sol ou à partir du toit du conteneur), automatiquement par le levage et l'abaissement des élingues commandées par le grutier à partir de sa cabine (spreader automatique), ou électriquement par un vérin électrique placé sur le cadre du spreader actionne la tringlerie de verrouillage / déverrouillage à distance (spreader pour pont roulant).

A savoir :
Des traverses de levage type TP20 et TP40 pourvues de 4 crochets ISO « C2 » avec 4 élingues inférieures et 2 supérieures sont pour des levages occasionnels une solution économique MAIS attention au centre de gravité de la charge (n'hésitez à nous en parler).

Description des différents types de spreaders (liste non exhaustive) :
Spreaders / palonniers réalisés par notre société pour conteneurs et colis divers:

Spreader avec verrouillage par tringlerie commandée manuellement par chaine à partir du sol ou à partir du toit (SH)
Spreader avec verrouillage automatique commandé par le grutier (SHA)
Spreader à conteneur avec système mécanique de recherche de centre de gravité de notre conception et fabrication avec accrochage direct à 700 mm sous crochet (SHCRCG)
Spreader à usage mixte (grue et chariot élévateur SCF)
Spreader à hauteur d'élingage réduite avec anneau centralSpreader « DUO » pour conteneurs 10'/20', 20'/30' et 30'/40'
Palonnier avec verrouillage électrique (SH/SE)
Traverse de levage TP20 et TP40
