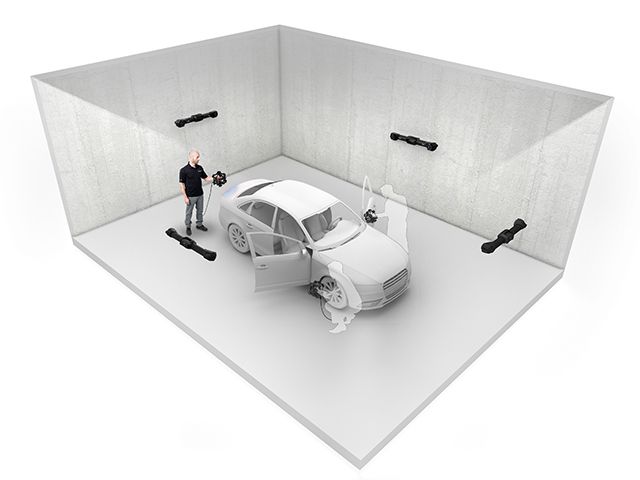

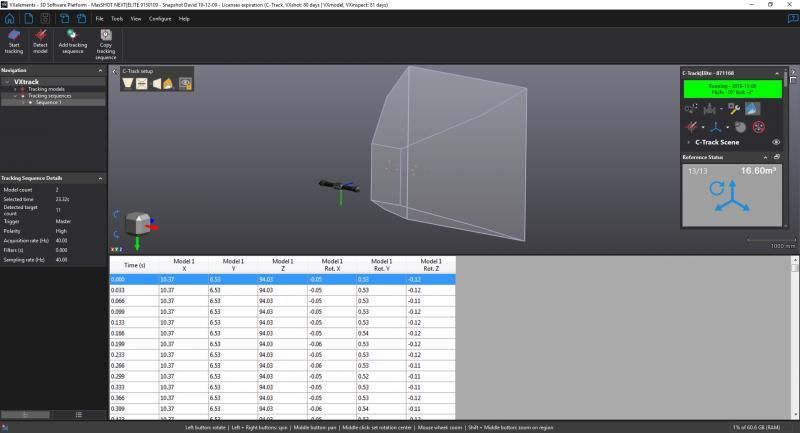

MODULE LOGICIEL DE SUIVI DYNAMIQUE. La fonction de mesure dynamique VXtrack est une des composantes clés de la technologie TRUaccuracy. Lorsqu?on associe le module VXtrack au capteur optique à double caméras C-Track, il est possible de mesurer des positions et orientations dans l?espace en simultané, en continu et avec grande précision, ce qui permet ainsi de contrôler des déplacements, de piloter des processus d?assemblage ou de mesurer des déformations. Combiné à la MMT sans bras HandyPROBE de Creaform, VXtrack forme une solution de mesure 3D portable complète qui permet l?inspection de pièces par palpage que la mesure dynamique. De plus, le palpeur de mesure est utile pour aligner une pièce p/r à un référentiel (déterminé par un ensemble de réflecteurs), ce qui permet de faire le suivi de mouvement ou de déformation directement dans le référentiel de la pièce. PRINCIPALES CARACTÉRISTIQUES - Cadence jusqu?à 24 000 points 3D/s avec suréchantillonnage (3000 sans suréchantillonage) - Mesure 6 degrés de liberté (position et orientation) d?un ensemble rigide de réflecteurs - Mesure synchrone de l?ensemble des réflecteurs - Volume de mesure de 3,8 à 14,8 m3 - 1 seul système pour l?inspection 3D et la mesure dynamique 3D - Affichage des courbes en temps réel dans VXelements - Exportation au format . csv - API pour interfaçage avec applications tierces - Possibilité de synchronisation de l?acquisition par un signal externe de déclenchement
Domaine d'utilisation:
APPLICATIONS Aérospatiale- Contrôle et suivi d’assemblage- Mesure de déformation (ailes, trains d’atterrissage, pneus) Automobile- Suivi de déplacement de pièces en fonctionnement (moteur, pot d’échappement, roues)- Contrôle de processus dynamique (fermetures de portes, capots)- Suivi de déformation (châssis, sièges)- Préparation d’essais de collision (pré-positionnement) Robotique- Étalonnage et vérification sur site- Correction de trajectoire en temps réel- Guidage automatisé d’assemblages Biomécanique- Suivi de mouvement
