APPAREIL DE MESURE À ULTRASONS SL3000 Grâce aux ultrasons, repérez les fuites d'air comprimé et détectez très tôt les signes d'usure

L'air comprimé constitue l'une des formes d'énergie les plus onéreuses et les fuites représentent souvent 30 à 40% de la quantité consommée. Avec le SL3000, vous êtes en mesure de repérer de manière extrêmement simple ce genre de fuites, et la réparation de chacune d'entre elles vous permet d'économiser de l'énergie. De même, il est possible de localiser rapidement les fuites dans les conduites de gaz sous pression.
De plus, le SL3000 permet de résoudre très efficacement de nombreux problèmes de maintenance préventive. Sans interruption du service, il est possible de rechercher régulièrement par ultrasons, sur certains sous-systèmes et les machines tournantes, l'apparition de signes d'usure, et ainsi de détecter de manière précoce les dommages potentiels.

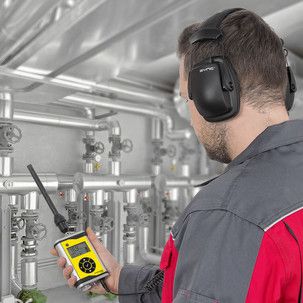

Le processus de mesure avec le SL3000 ne nécessite ni beaucoup de temps ni une formation complexe. Grâce à la technique performante du transducteur acoustique, les signaux ultrasoniques sont rendus audibles dans le casque stéréo tout en étant affichés simultanément de manière numérique et analogique à l'écran.
Robuste, l'appareil de mesure a été spécialement conçu pour les mises en oeuvre de longue durée dans les environnements industriels sévères, ce qui ne l'empêche pas d'être suffisamment compact pour tenir dans la poche. En fonction des besoins, le SL3000 peut être complété par différentes sondes à bruits aériens et à bruits de structure qui s'enfichent sur l'appareil en un tournemain.

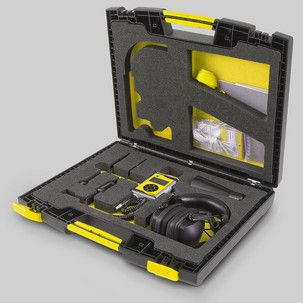

Le SL3000 est un appareil de test à ultrasons compact, doté de nombreux accessoires pour la localisation professionnelle des fuites d'air comprimé ou de gaz ainsi que la détection précoce des dommages de paliers sur les machines :

• Recherche rapide des fuites sur les conduites d'air comprimé ainsi que dans les installations de vapeur, de gaz et de vide.
• Contrôle de l'usure sur les machines tournantes sans interruption du service
• Mise en évidence de décharges électriques partielles aux défauts d'isolation
• Test d'étanchéité des systèmes sans pression

L'appareil de mesure SL3000 offre à l'utilisateur un large éventail d'applications, y compris dans le domaine de la maintenance préventive et du test non-destructif. Grâce aux mesures aux ultrasons, chacun peut localiser, simplement et rapidement, les fuites et les défauts d'étanchéité dans les installations d'air comprimé, de gaz ou de vide. Lorsque du gaz s'échappe par une fuite, des turbulences apparaissent et génèrent des ultrasons. Sans moyens techniques, ces signaux ultrasoniques sont inaudibles pour l'oreille humaine. Mais le SL3000 est en mesure de transformer ces signaux en informations optiques et acoustiques perceptibles par l'utilisateur.
Outre la localisation rapide et fiable des fuites d'air comprimé et de gaz, le testeur à ultrasons SL3000 convient également au contrôle de l'étanchéité de différents systèmes, à la surveillance de l'usure des machines tournantes et à la mise en évidence de décharges électriques partielles aux défauts d'isolation. Le contrôle des purgeurs et des robinets fait aussi partie des domaines d'application de l'appareil portable.

Des sondes à bruits aériens variées pour la localisation de fuites d'air comprimé et de gaz

La sonde à bruits aériens (1) incluse dans la fourniture du SL3000 est optimale pour la localisation des fuites. Montée directement sur le SL3000, elle est parfaite pour la recherche de fuites dans un rayon allant jusqu'à 3 mètres.

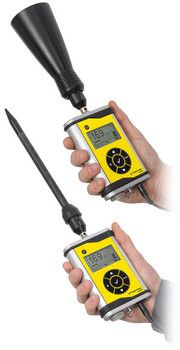

Pour pouvoir commencer par circonscrire grossièrement la zone de la fuite, un cornet acoustique (2) est également fourni.
Cet embout pour la sonde à bruits aériens augmente la portée de la mesure et autorise la recherche d'une fuite pouvant se situer jusqu'à 8 mètres de distance.
L'emplacement précis de la fuite peut ensuite être déterminé au moyen du tube directif à pointe (3) également fourni avec le SL3000.
Le tube directif est enfiché sur la sonde, fait écran contre les sources latérales d'ultrasons et montre la fuite de façon ponctuelle.

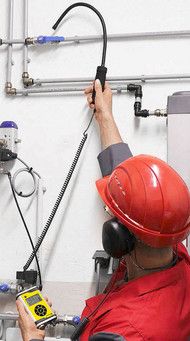

Les emplacements difficiles d'accès peuvent être examinés au moyen de la sonde col de cygne, disponible en option, dont la tige flexible permet d'appliquer la pointe de la sonde aux conduites couvertes.
En outre, le SL3000 peut être équipé d'une sonde parabolique optionnelle qui permet la localisation de fuites à des distances plus grandes allant jusqu'à 20 mètres.
Grâce à sa grande portée et à son viseur lumineux intégré, cette sonde permet de localiser avec fiabilité et précision les fuites d'air comprimé, même à grande distance.
La sensibilité élevée et la très bonne directivité de la sonde parabolique permettent également de localiser les décharges partielles et les défauts d'isolation, par exemple sur les installations à moyenne tension.

Des sondes à bruit de structure pour le diagnostic de machines et le contrôle de la robinetterie

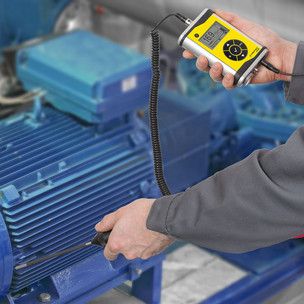

La sonde à bruits de structure longue à pointe inox (4), disponible en tant qu'accessoire, est posée directement sur l'objet en test et permet d'effectuer rapidement une analyse préventive contre les dommages sur les machines tournantes, sans affecter le service normal.
À travers les contrôles réguliers, les changements de bruits donnent de manière précoce de précieuses indications sur l'apparition de signes d'usure, par exemple sur les différents types de paliers. De même, il est possible d'analyser la cavitation éventuelle d'une pompe centrifuge ou d'effectuer des tests de continuité ou fonctionnels sur les purgeurs de condensat.
Comme un stéthoscope électronique, la sonde à bruits de structure courte (5) convient particulièrement bien au contrôle des robinetteries, des clapets et des vannes.

Contrôles d'étanchéité au moyen d'un émetteur à ultrasons

Il est également possible, avec le testeur à ultrasons SL3000, de contrôler, rapidement et simplement, l'étanchéité des fenêtres, des portes et d'autres composants de bâtiments. Un émetteur à ultrasons est positionné à l'intérieur de la pièce fermée, puis la zone extérieure en question est analysée au moyen de la sonde à bruits aériens. Les ultrasons générés par l'émetteur s'échappent aux emplacements non étanches et peuvent être détectés par le SL3000.
Cette méthode permet aussi la détection des défauts d'étanchéité sur d'autres systèmes sans pression comme les cabines, les étuves, les armoires climatiques ou les réservoirs. En plus du SL3000, vous avez simplement besoin, à cette fin, d'un émetteur à ultrasons comme par exemple le SL800T de Trotec.
