VASTE ESPACE DE TRAVAIL
Les vastes plates-formes disponibles dans la gamme des nacelles élévatrices tout-terrain grand plateau de Skyjack restent les plus grandes du marché, et sont dotées de capacités les meilleures de leur catégorie.
SKYCODED™
Éprouvé et fiable, ce système de commande par relais, incorporant le système de câblage numéroté et codé par couleurs Skyjack, porte la facilité de dépannage et de réparation de nos appareils à un niveau inégalé et en simplifie donc la maintenance tout en abaissant les coûts.
CARACTERISTIQUES STANDARD
- Peut translater à pleine hauteur (sauf SJ9253 RT)
- Système de commande et de surcharge SKYCODED™ intégré
- Ecran d'interface embarqué avec fonctions de diagnostic
- Câblage numéroté et codé par couleurs standard Skyjack
- Boîtier de commande monobloc en composite robuste résistant aux chocs, avec câble rallongé
- Commandes proportionnelles pour les fonctions de translation et d'élévation
- Alarme de dévers (4,5° x 2,5°) avec désactivation de la translation et de l'élévation
- Moteur diesel Stage V SMARTORQUE™
- Système de transmission 4x4 par ponts AXLDRIVE™
- Différentiel arrière blocable sur demande et différentiel à glissement limité à l'avant
- Pneus pleins tout-terrain Grip lug
- Niveau de pente franchissable pouvant atteindre 40 %
- Freins multidisques à bain d'huile SAHR (essieu arrière)
- Ciseaux à centrage automatique
- Double-extension de plate-forme coulissante de 1,52 m
- Garde-corps articulés rabattables
- Portillons pleine hauteur articulés à ressort
- Points de fi xation de la longe de sécurité
- Pré-câblage pour alimentation électrique en courant alternatif sur la plate-forme
- Système de descente de secours
- Système anti-cisaillement avec descente d'approche lente
- Vérins de calage avec mise à niveau automatique ou indépendamment vérin par vérin
- Lampe clignotante
- Avertisseur sonore
- Pré-équipée pour les applications de télématique
OPTIONS
- Râtelier à tuyaux grande capacité
- Casier porte-outils
- Système de support pour manutention de matériaux
- Alarme sonore de mouvement
- Générateur entraîné par courroie de 3,5 kW
- ECOSTART (système de gestion automatique « Stop & Start» du ralenti moteur)
- Épurateur pour moteur diesel
- Clapet étouffoir
- Pneus pleins tout-terrain Grip lug non-marquants
- Huile Bio - Kit de démarrage par temps froid
- Kit pour conditions arctiques
- Système auxiliaire de protection par validation de l'élévation (SGLE)
- Télématique ELEVATE

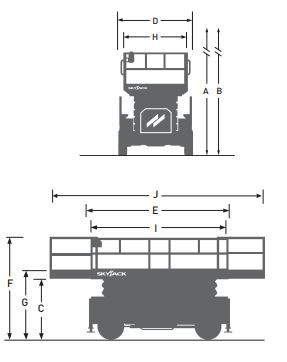

Dimensions
- A Hauteur de travail18,15 m
- B Hauteur de plate-forme élevée16,15 m
- C Hauteur de plate-forme abaissée2,09 m
- D Largeur totale 2,30 m
- E Longueur totale 4,42 m
- F Hauteur repliée (garde-corps relevés) 3,19 m
- G Hauteur repliée (garde-corps abaissés) 2,40 m
- H Largeur de plate-forme (dimension intérieure) 1,90 m
- I Longueur de plate-forme (dimension intérieure) 4,31 m
- J Longueur de plate-forme (extensions déployées) 7,12 m
Caractéristiques techniques
- Extension de plate-forme 1,52 m x2
- Garde au sol 26 cm
- Empattement 3,02 m - Poids 8 215 kg
- Niveau de pente franchissable 35%
- Rayon de braquage (intérieur) 3,25 m
- Rayon de braquage (extérieur) 6,40 m
- Durée d'élévation (avec charge nominale) 70 secondes
- Durée de descente (avec charge nominale) 50 secondes
- Vitesse de translation (plate-forme repliée) 5,6 km/h
- Vitesse de translation (plate-forme élevée) 1,0 km/h
- Hauteur de translation maximale Hauteur totale 10,06 m
- Capacité (totale) 681 kg
- Capacité répartie (plate-forme principale) 227 kg
- Capacité répartie (extensions de plate-forme avant / arrière) 227 kg
- Charge au sol locale (avec charge nominale) 9,91 kg/cm²
- Charge au sol totale (avec charge nominale) 864 kg/m²
- Nombre maximal de personnes avec vent admissible jusqu'à 12,5 m/s 5
- Moteur diesel Kubota D1305
- 24,8 ch (18,5 kW)
- Capacité du réservoir de carburant 49 l
- Réservoir hydraulique 87 l
- Mise à niveau vérins de calage (avant-arrière /latéralement) 6° x 10°
- Type de pneus Pleins
- Taille des pneus 33 x 12-20
