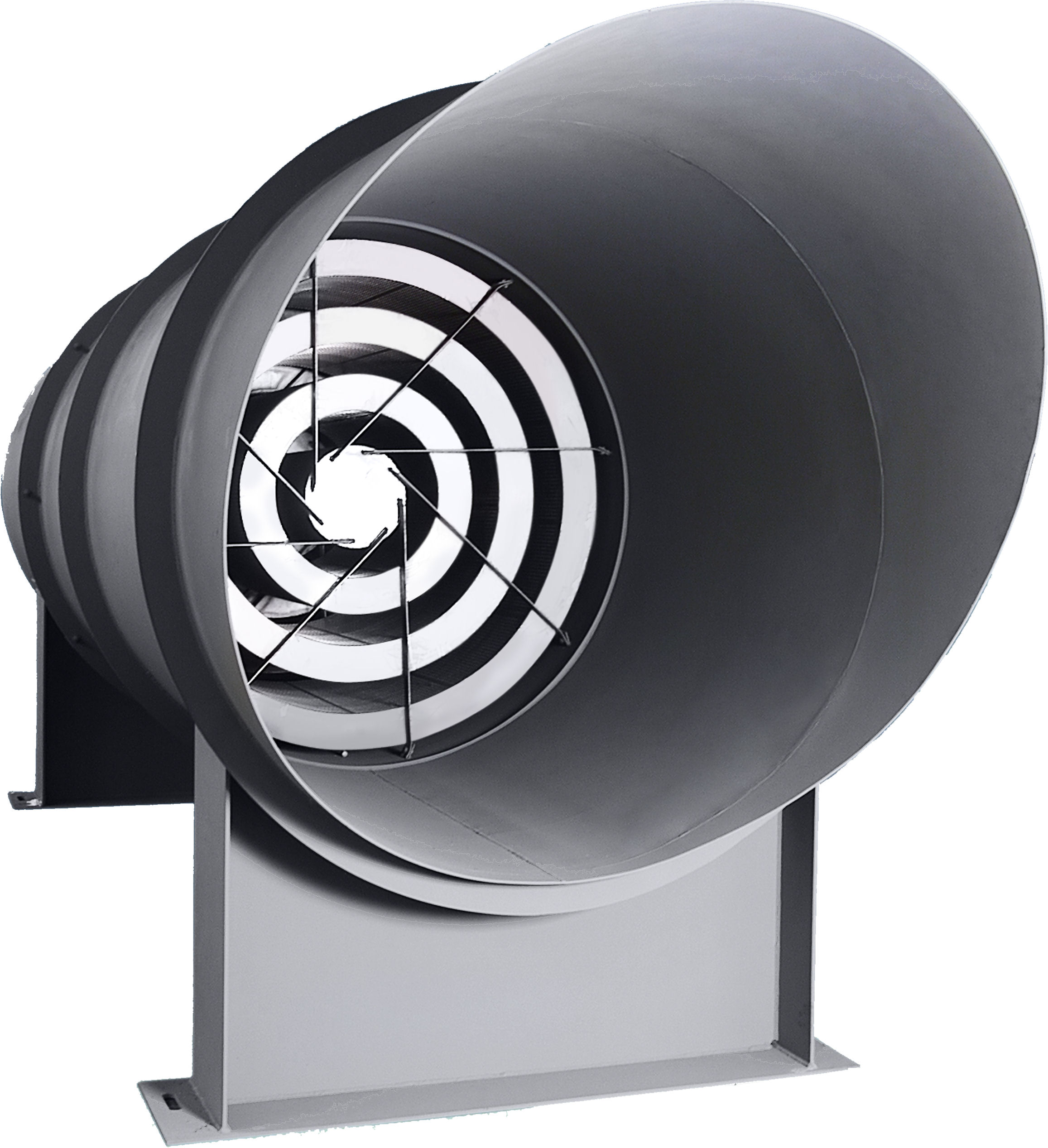

Silencieux de detente et mise a l'atmosphere

Ils sont conçus pour réduire le bruit lors de la détente d'un gaz ou de la vapeur, provoqué par l'ouverture d'une soupape de sûreté ou d'une vanne.
Un logiciel de calcul spécifique, nous permet de dimensionner le silencieux le plus adapté et au moindre coût en fonction des paramètres d'écoulement et du niveau acoustique recherché.
L'estimation du bruit réalisé par une vanne sans silencieux peut-être établi suivant les formules de l'API RP521 ou du VDI 2713.
CONCEPTION :
Le débit de gaz est redirigé et uniformément distribué par le diffuseur radial; le bruit est absorbé par les différentes parois circulaires en acier inoxydables, recouvertes partiellement ou en totalité de laine minérale, protégée d'une toile de verre.
Réduction du bruit >= 50 dB
Perte de charge standard >0,2 bar / > 3 psi
MATERIAUX STANDARDS :
X5CrNi18-10 (1.4301)
P265GH (1.0425)
16Mo3 (1.5415)
St35.8 I (1.0305)
C 22 (1.0402)
SABLAGE : ISO 12944/4 - SA2½
REVETEMENT PRIMAIRE : Remosil OM 101
REVETEMENT SECONDAIRE : Remosil S ALU
TEMPERATURE : -40°C à +500°C
OPTIONS :
- drainage des condensats
- équerres / pieds de fixation
- support de fixation pour isolation externe
- chapeau de protection anti-pluie, neige, poussière
- grille de protection volatile
- entrée multiple pour plusieurs tuyauteries raccordées au silencieux
- joint d'expansion métallique en cas d'expansion thermique
- raccordement en ligne
ASSURANCE QUALITE : ISO 9001
DIRECTIVE : DESP 97/23 CE
Domaine d'utilisation:
- vannes d'évents et vannes automatiques
- décharge de soupape de sûreté
- chaudière et purge
- by-pass turbine
- vanne de régulation
FLUIDES :
- air
- vapeur
- gaz naturel
- gaz industriels
