SHS810X | Oscilloscope numérique portable 2 voies 100 MHz, entrées à référence commune, IP51

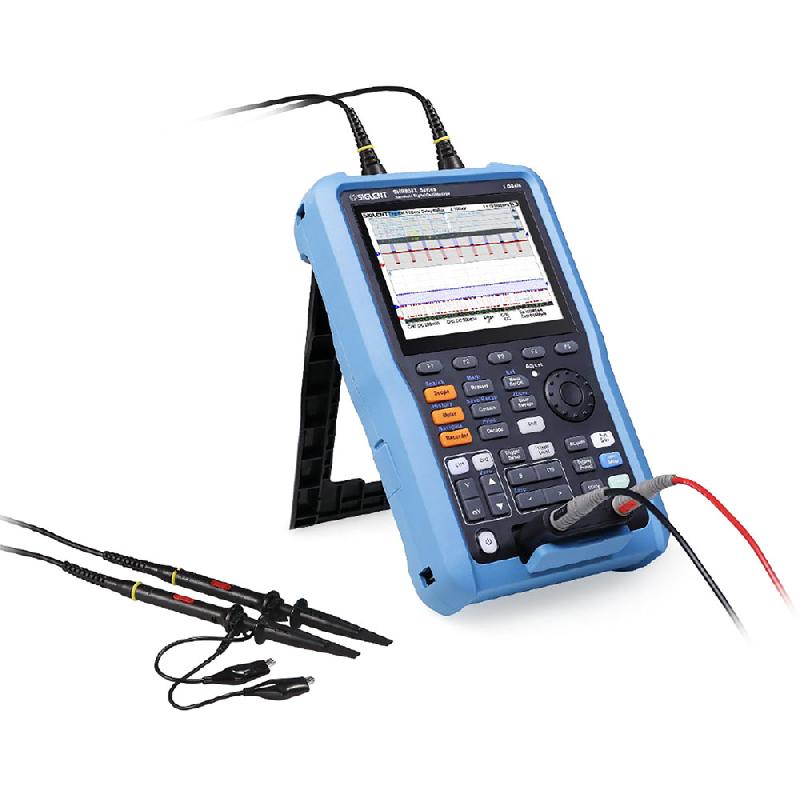

L'oscilloscope numérique portable SIGLENT SHS810X 2 voies permet la visualisation des formes d'ondes sur une bande passante de 100 MHz avec un taux d'échantillonnage maximal de 1 Géch/s, une résolution de 8 bits et une profondeur mémoire jusqu'à 12 Mpts. Il combine en un seul appareil de multiples fonctions : oscilloscope, multimètre, fréquencemètre, enregistreur. Il dispose de toutes les fonctionnalités standards nécessaires à la visualisation et à l'analyse des signaux : déclenchements évolués avec le décodage des bus séries, fonctions mathématiques avec FFT, mesures automatiques.

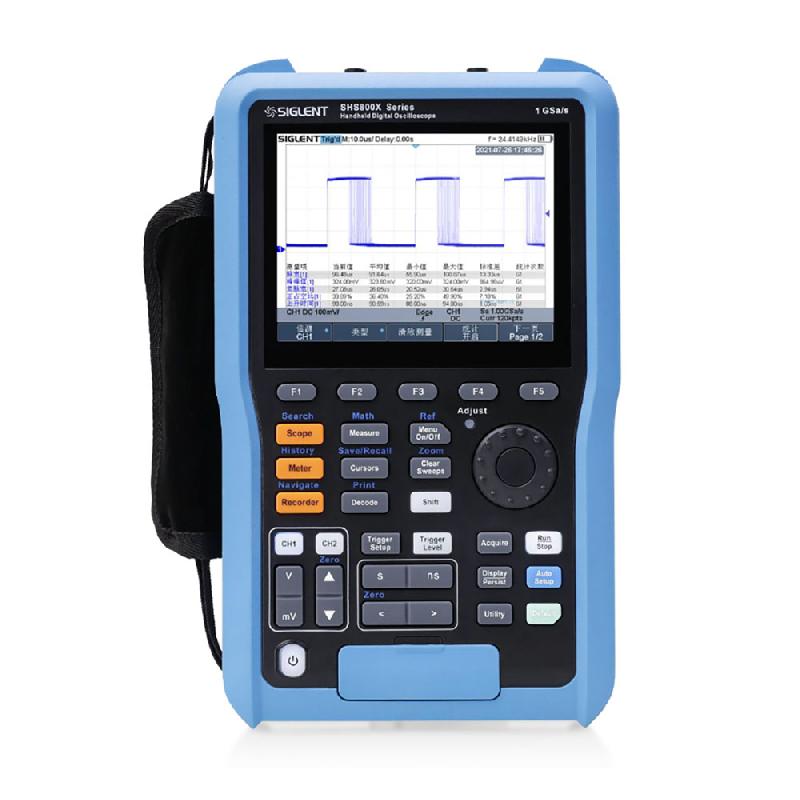

Le SHS810X est doté d'un large écran graphique 5,6" (640 x 480 pixels) en technologie SPO (Super Phosphor Oscilloscope) qui procure une aide significative dans l'interprétation des mesures. Il est non seulement possible de représenter la fréquence de répétitions des différentes parties d'un signal avec 256 niveaux d'intensité mais également sous forme de "couleur de température". Les deux voies d'entrées analogiques ont la même référence commune.

PRINCIPALES CARACTÉRISTIQUES :

• Bande passante : 100 MHz
• 2 voies d'entrées analogiques à référence commune
• 1 entrée multimètre indépendante 6 000 points TRMS AC
• Fonction enregistreur jusqu'à 25 kéch/s pendant 22 heures
• Ecran graphique couleur TFT-LCD 5,6" (640 x 480 pixels)
• Fidélité du signal avec la technologie SPO (Super Phosphor Oscilloscope)
• Affichage en couleur des traces sur 256 niveaux d'intensité
• Résolution : 8 bits
• Sensibilité : 2 mV/div à 100 V/div
• Base de temps : 1 ns/div à 100 s/div
• Jusqu'à 400 000 formes d'ondes/s en mode séquence
• Profondeur mémoire jusqu'à 12 Mpts sur une voie
• Déclenchements évolués avec vidéo HDTV
• Déclenchement et décodage bus série IIC, SPI, UART, CAN, LIN
• Boutons d'accès rapide aux fonctions
• Mesures automatiques (38 paramètres)
• Fonctions mathématiques et FFT 1 Mpts
• Fréquencemètre (6 digits)
• Fonction zoom

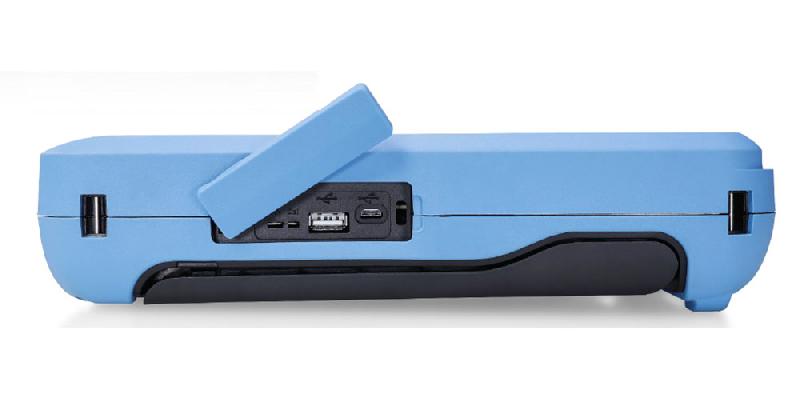

• Interface isolée USB Device/Host
• Compatible commandes SCPI
• Indice de protection IP51

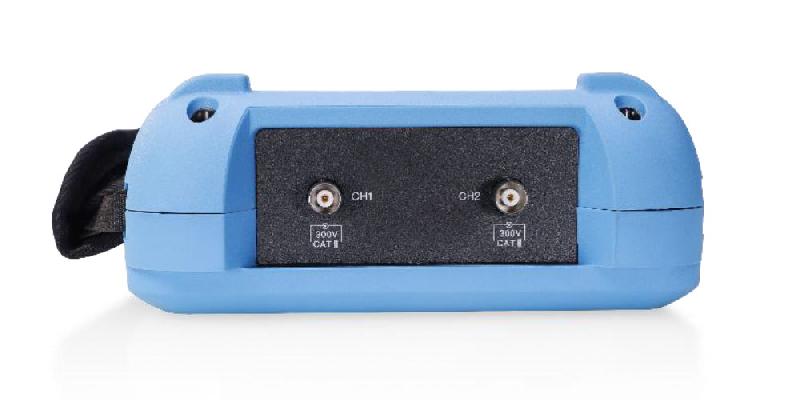

• Protection 300 V CAT II (entrée oscilloscope)
• Protection 600 V CAT II / 300 V CAT III (entrée multimètre)

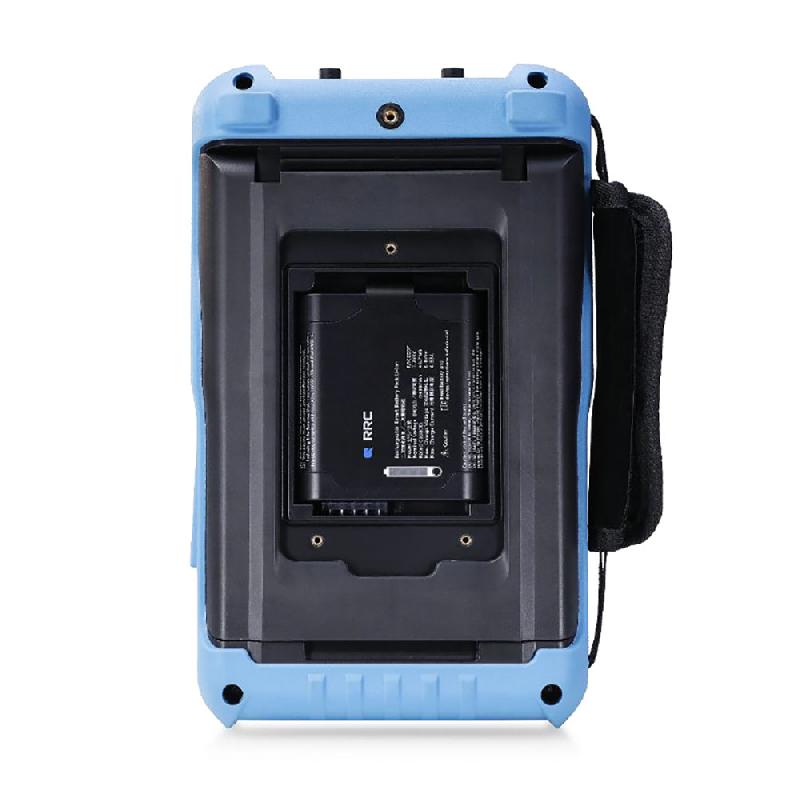

• Alimentation sur batterie rechargeable (autonomie 5,5 h)

Marque : SIGLENT
