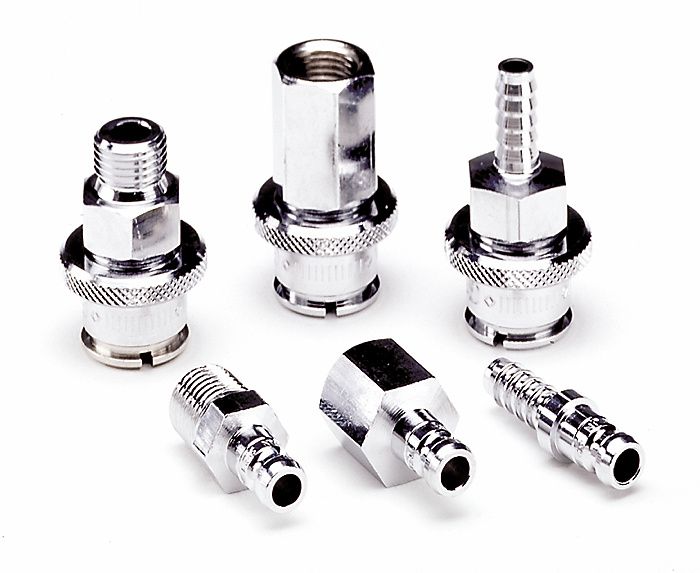

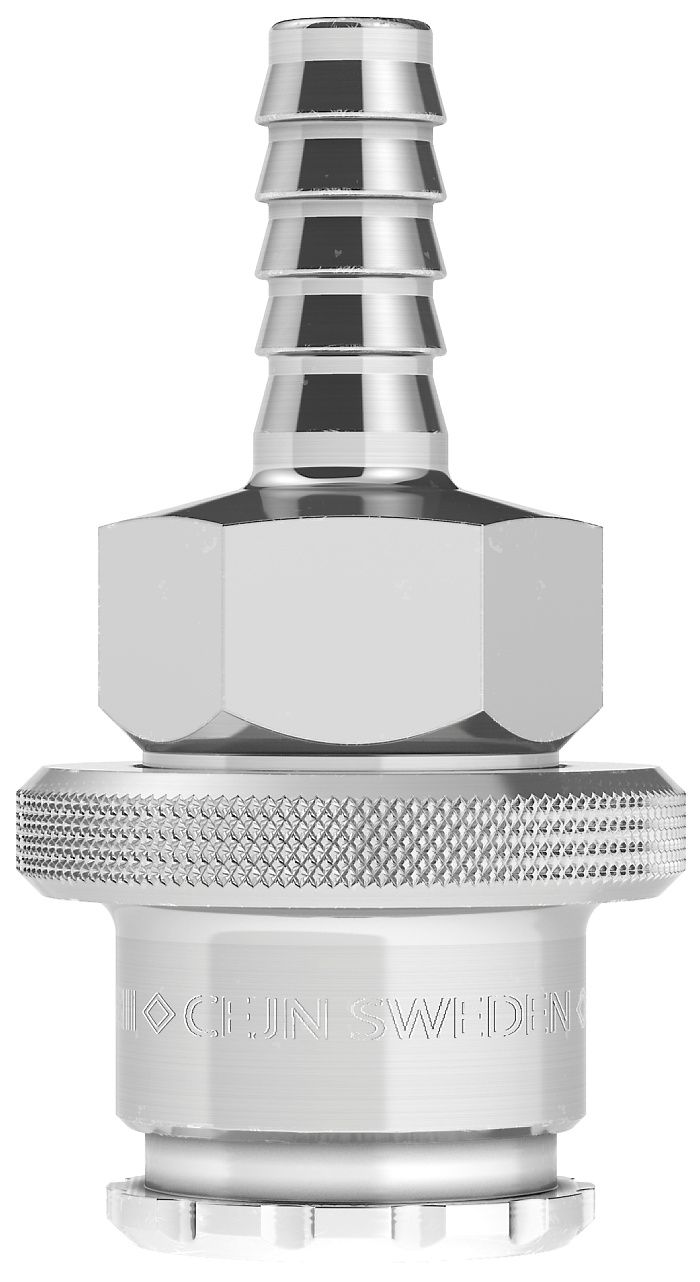

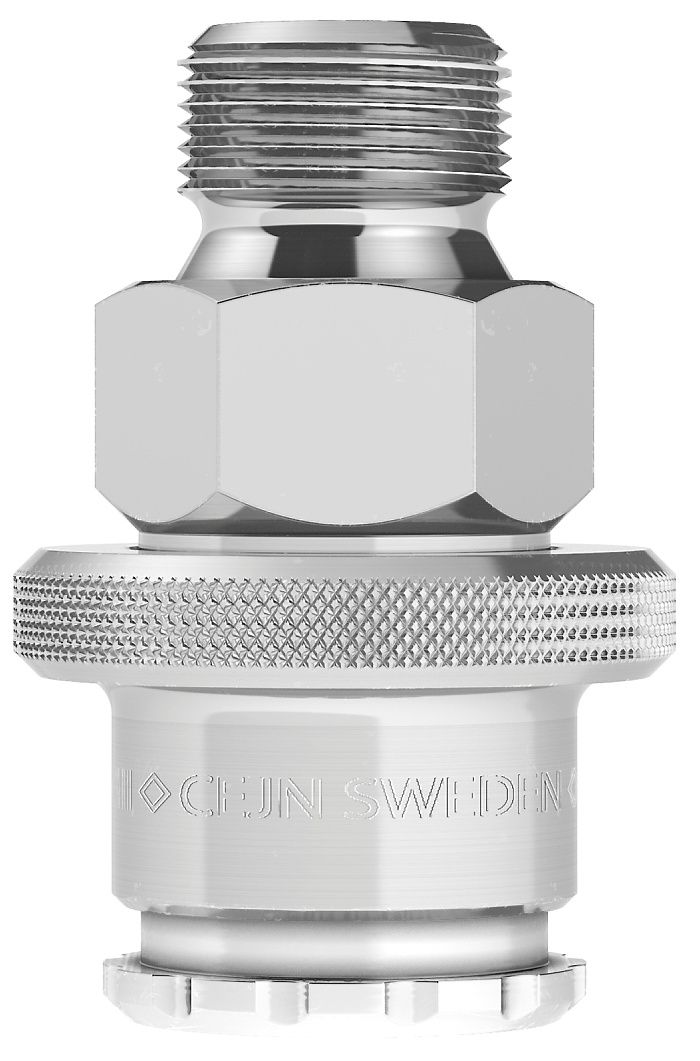

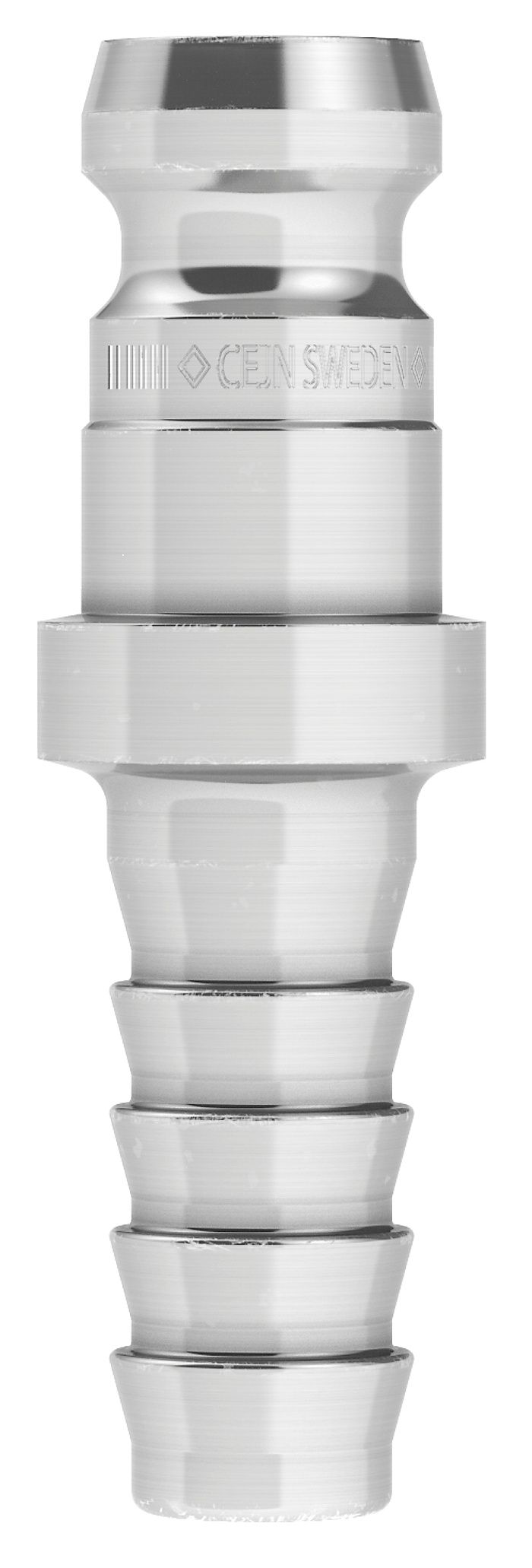

Séries 221
Connectable et déconnectable d'une seule main, la Série 221 est destinée à des applications tous fluides diverses, comme les circuits de refroidissement dans l'injection plastique. Cette série est à simple obturation. D'autres joints comme le Viton ® et l'EPDM, sont disponibles en demande. Des versions en libre passage sont disponibles sur demande.
Débit d'air
x: Débit, litres/min. (CFM)
y: Perte de charge, bar (PSI)
Diamètre nominal 5.0 mm (0.2") Débit d'air 580 l/min (20.5 CFM) Pression de service maxi 35 bar (507 PSI) Pression d'éclatement min 140 bar (2030 PSI) Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Laiton chromé Matière de l'embout Laiton chromé Matière joint NBR Capacité de débit mesurée à pression d'entrée de 6 bar (87 PSI) et une perte de charge de 0,5 bar (7 PSI).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
