Séries 117, 100 mpa - coupleur - cejn - acier traité zingué chromé

Séries 117, 100 MPa

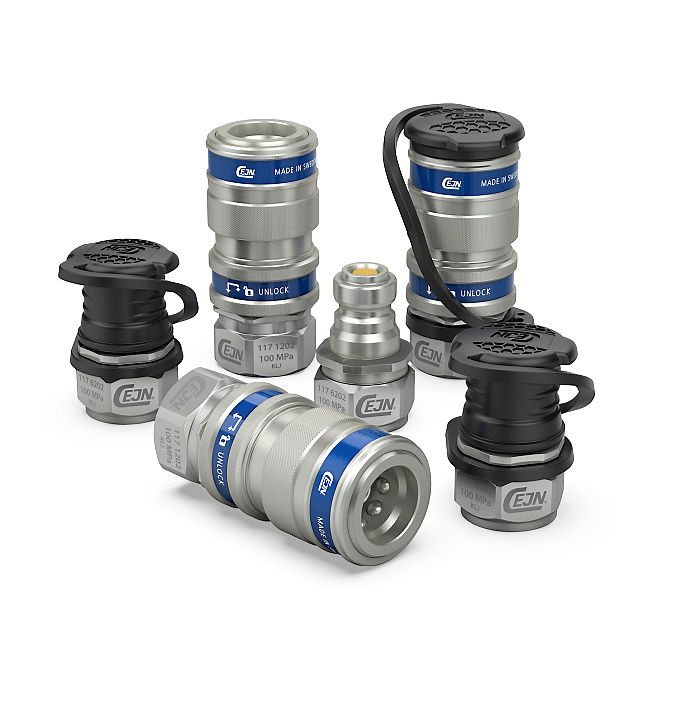

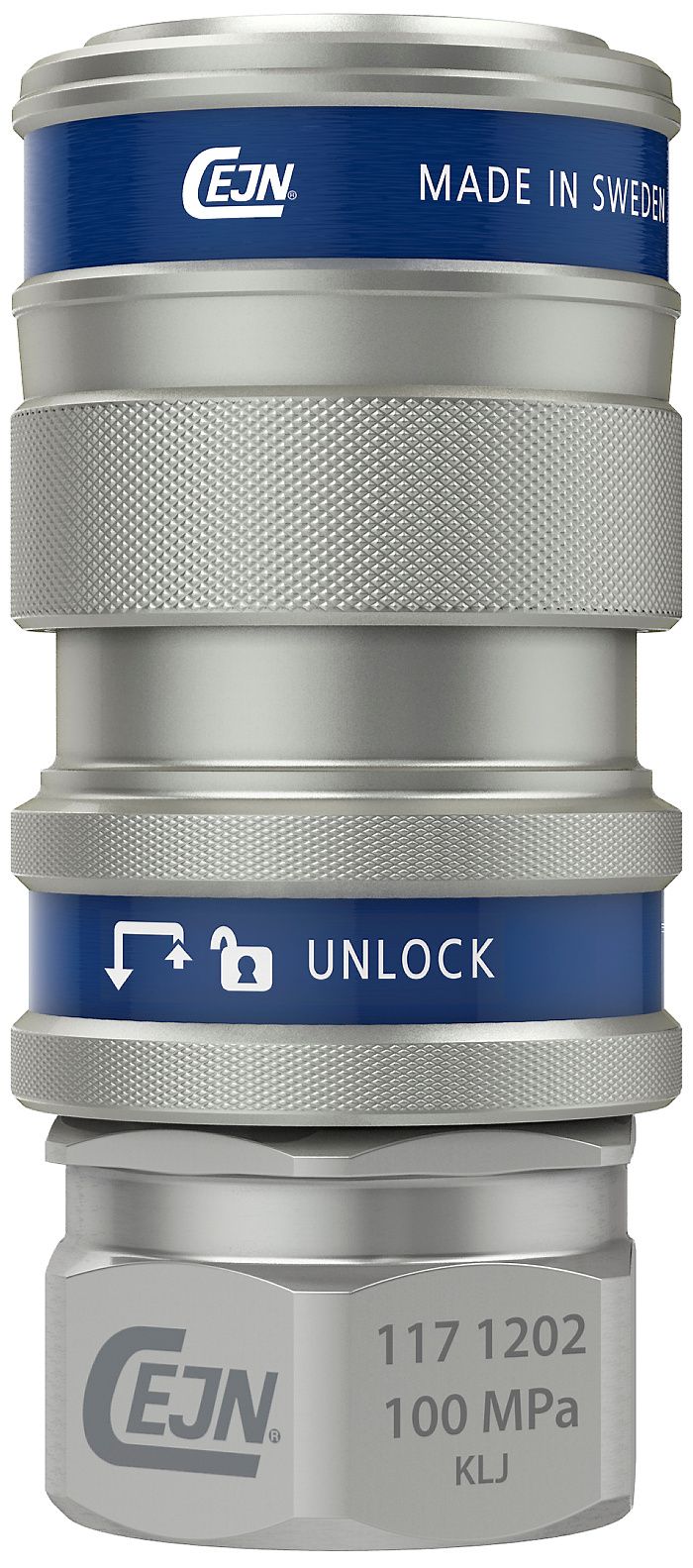

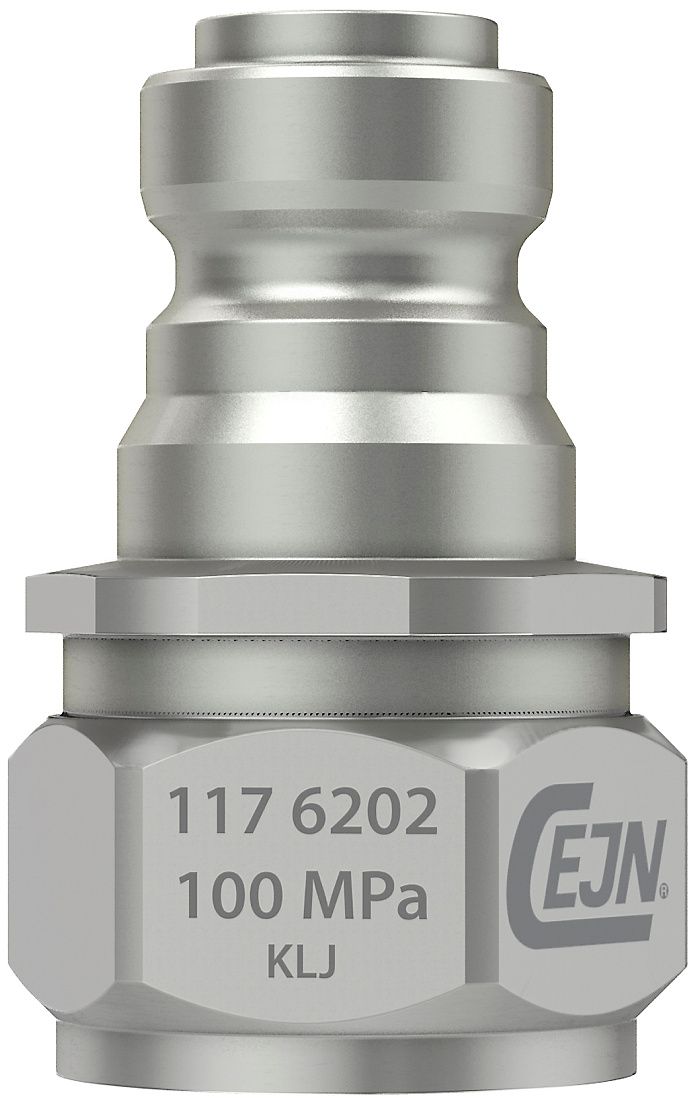

La série 117 est une série soeur de la série 115. Elle est utilisée avec la série 115 dans des applications où un détrompage est nécessaire. Les séries 115 et 117 offrent les même performances et la même qualité supérieure mais ne peuvent pas être connectées. Elles constituent ainsi une combinaison inégalable pour, par exemple, les équipements d'intervention et de secours. Tous les éléments exposés sont en acier zingué. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Les capuchons anti-poussière en plastique sont standard sur le coupleur et l'embout.
Débit d'huile
x: Débit, l/min (GMP UK)
y: Perte de charge, MPa
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 100 MPa Pression d'éclatement min 260 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier traité zingué chromé Matière de l'embout Acier traité zingué chromé Matière joint Nitrile (NBR) autre matière sur demande. Débit mesuré pour une perte de charge de 0.4 Mpa.

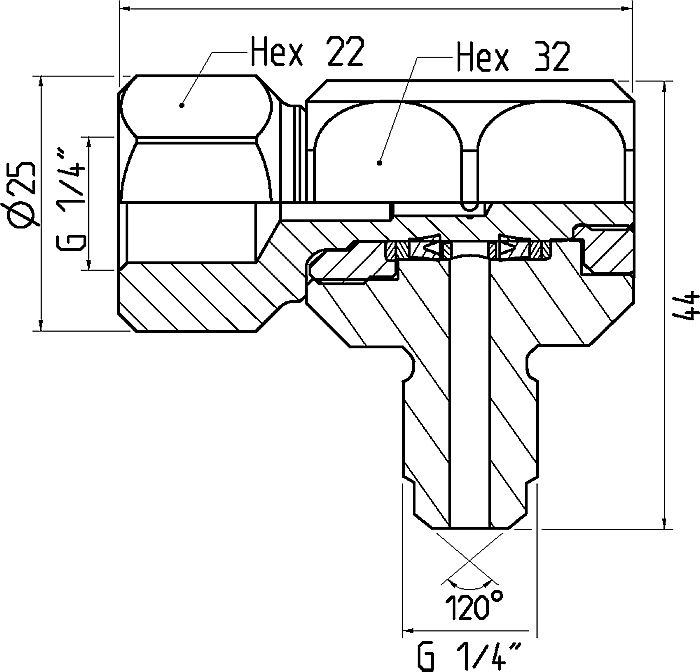

*CMS= Joint métallique CEJN (cône 120 °), T1= Joint métalloplastique (19 950 0061), T2 = Joint métalloplastique (19 950 0062), T3 = Joint métalloplastique (19 950 0064), T4= Joint métalloplastique ultra-résistant (19 950 0083), W = Joint cuivre (09 950 4600).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
